西門子S7-200SMART通過PROFINET連接V90實現速度控制的方案1

發布時間:2020-01-27 來源:眾智博遠

方法一使用標準報文1 和SINA_SPEED 功能塊

V90 PN 與PLC 采用PROFINET RT 通信方式并使用報文1,STEP 7-Micro/WINSMART V2.4 軟件配置S7-200 SMART 項目步驟如表下:

1、創建新項目,選擇使用的PLC 型號,本文使用的是 ST20 :image.png


2、下載SINAMICS V90 PROFINET GSD 文件:

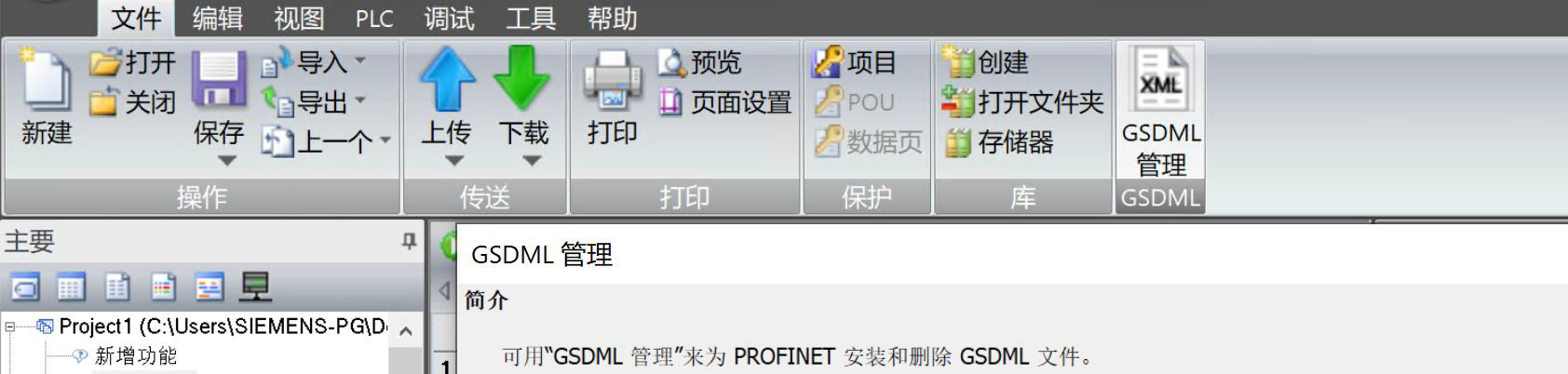

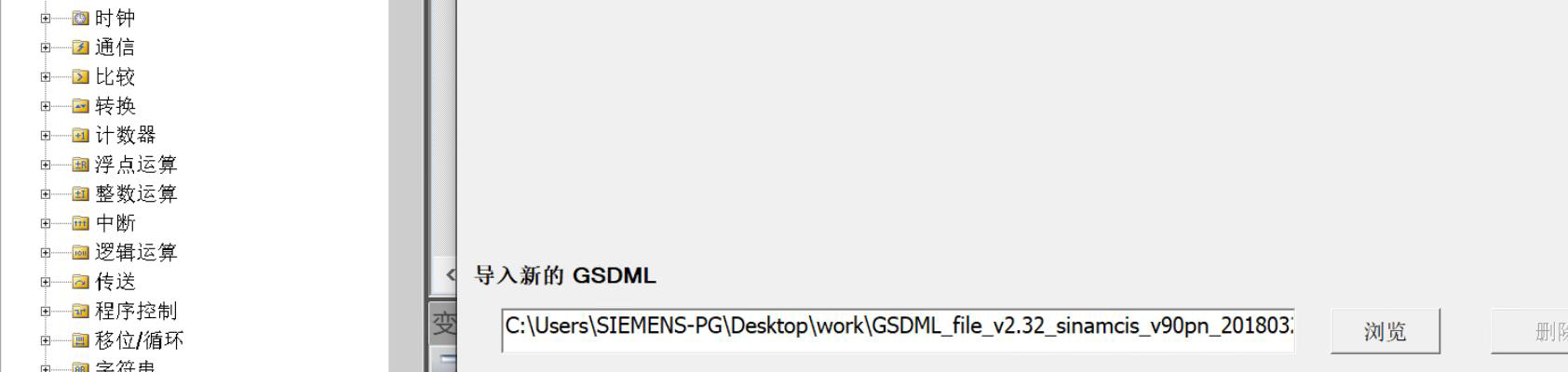

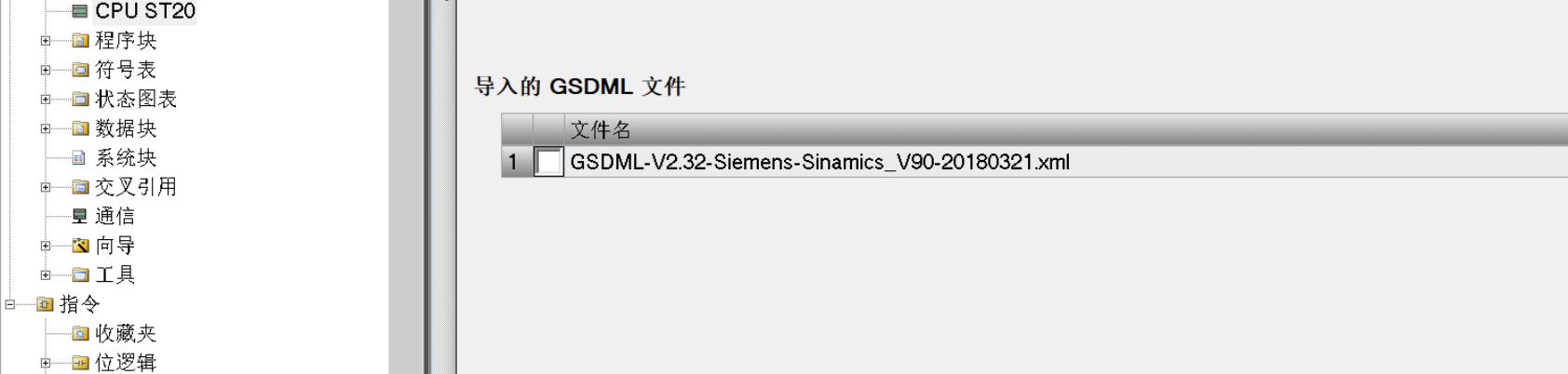

安裝解壓縮后V90 PN 的GSD 文件:

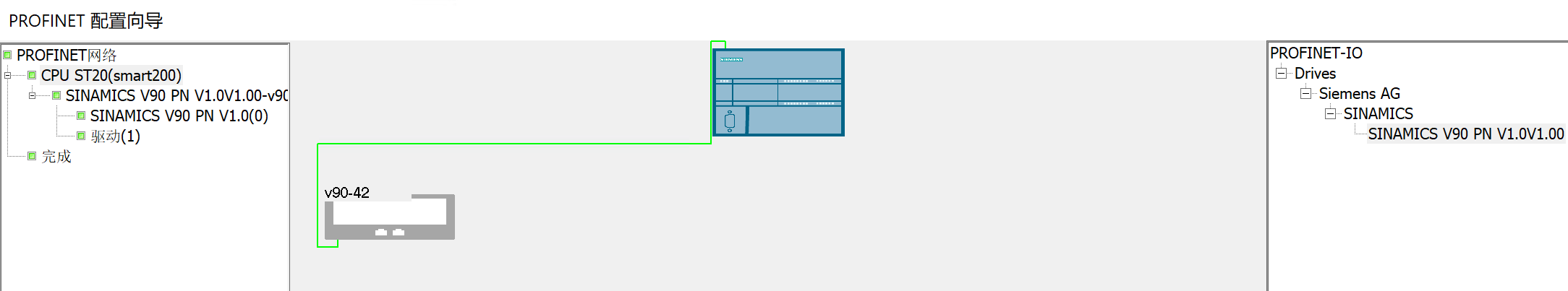

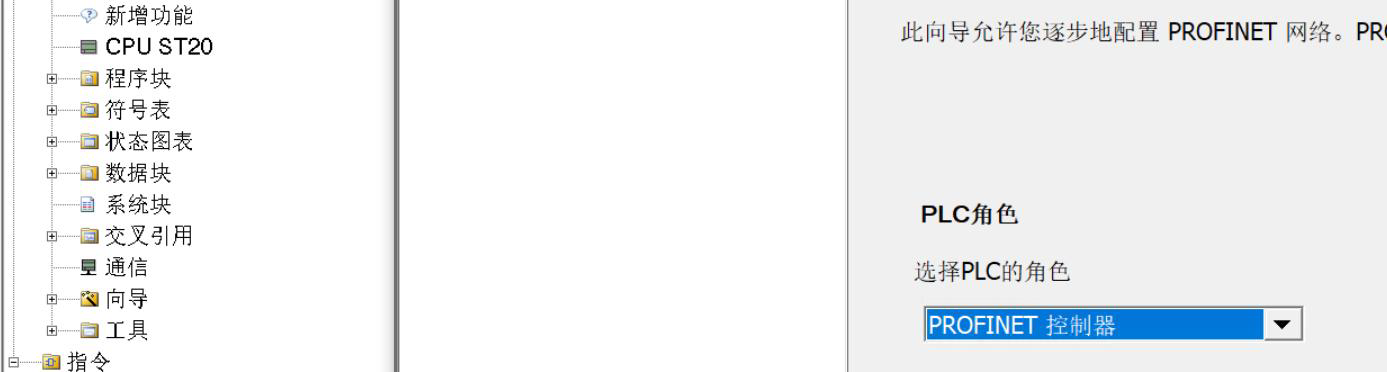

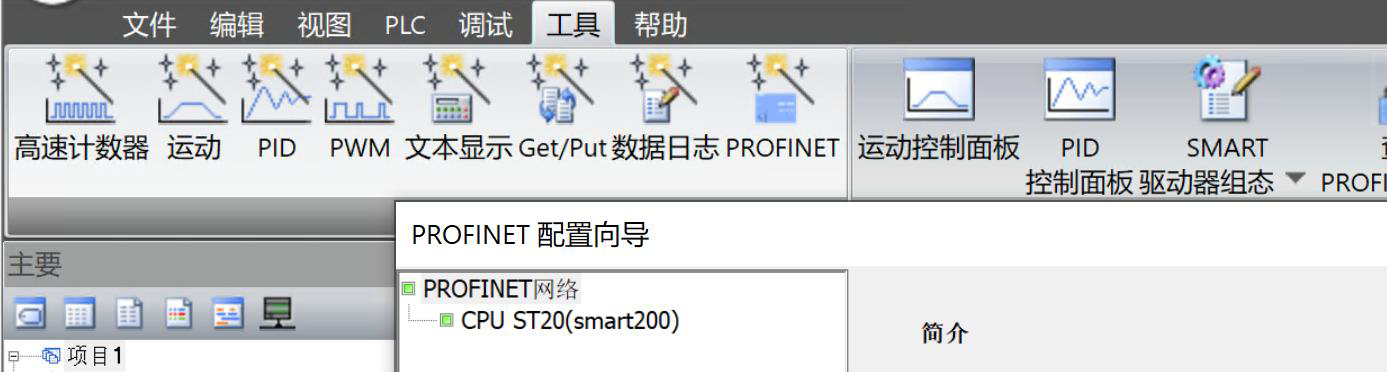

3、通過向?qū)Чδ埽渲肞ROFINET 通信站點和報文信息,首先選擇PLC 為PROFINET 控制器,隨后點擊下一步按鈕:

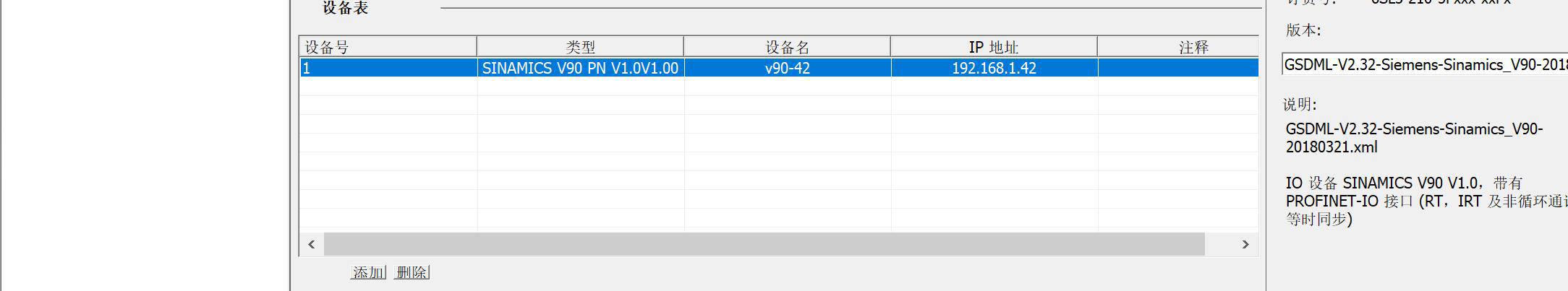

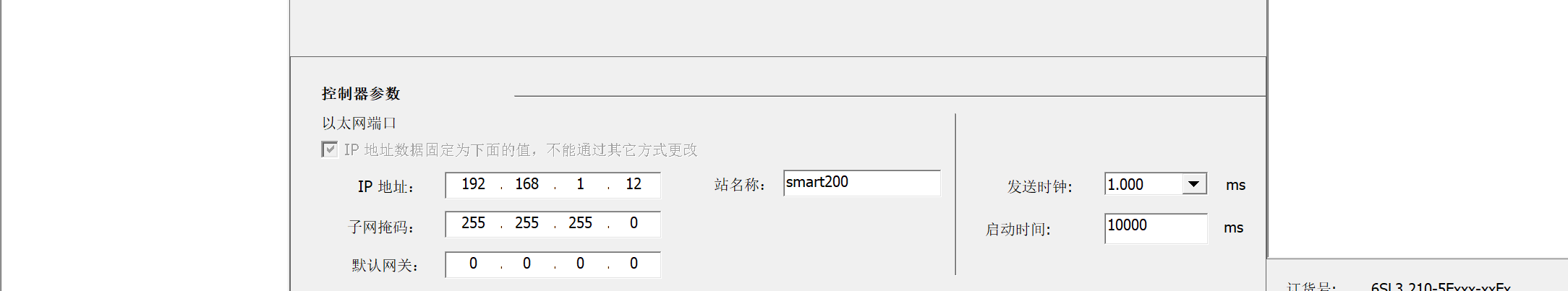

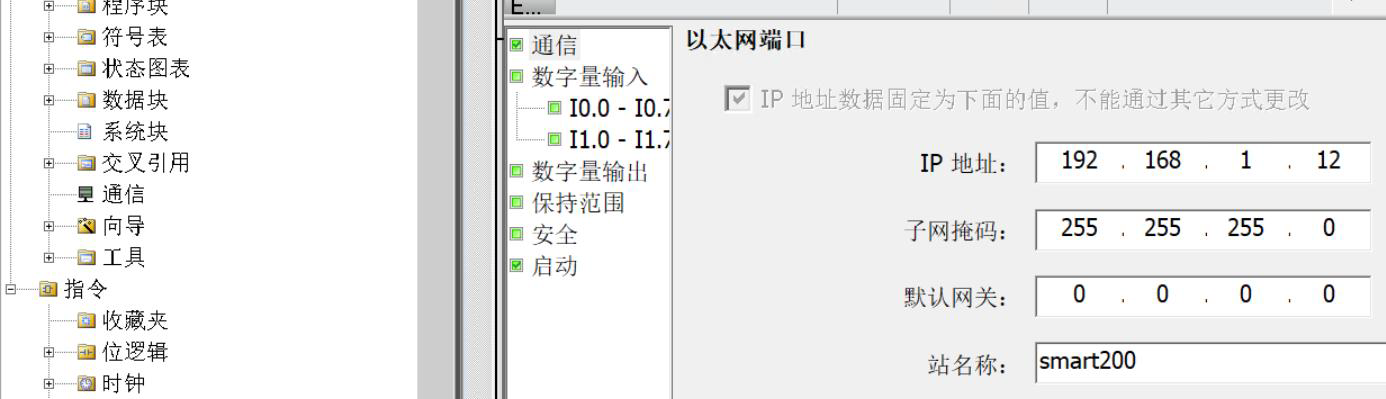

4、設置PLC 的IP 地址,并且添加V90 PN 驅動器,設置V90 PN 的IP 地址和設備名,通過點擊添加按鈕增加站點,隨后點擊下一步按鈕:

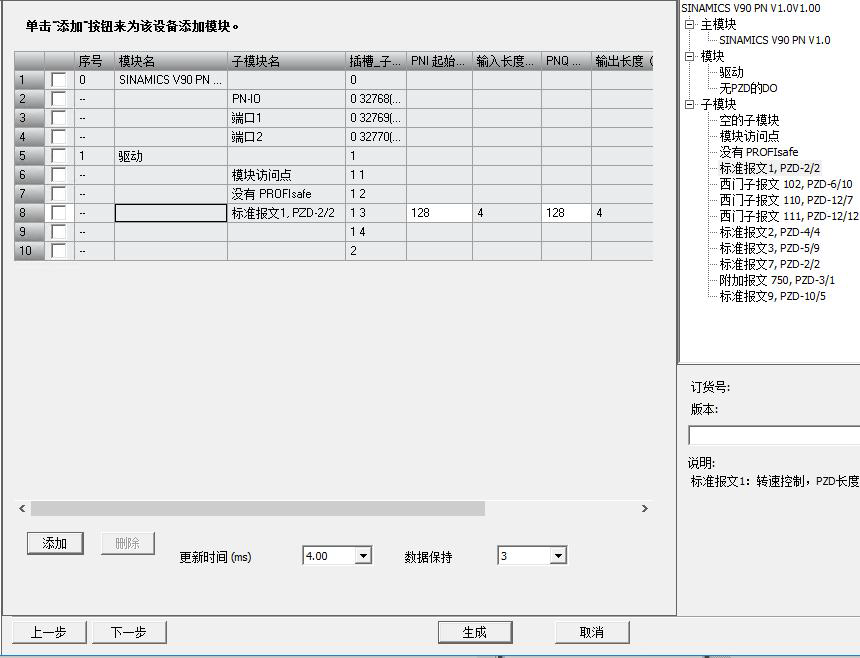

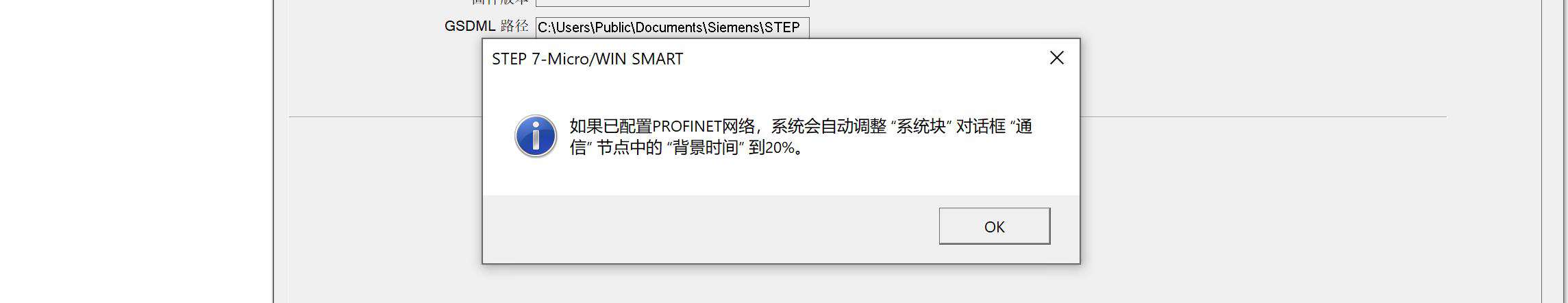

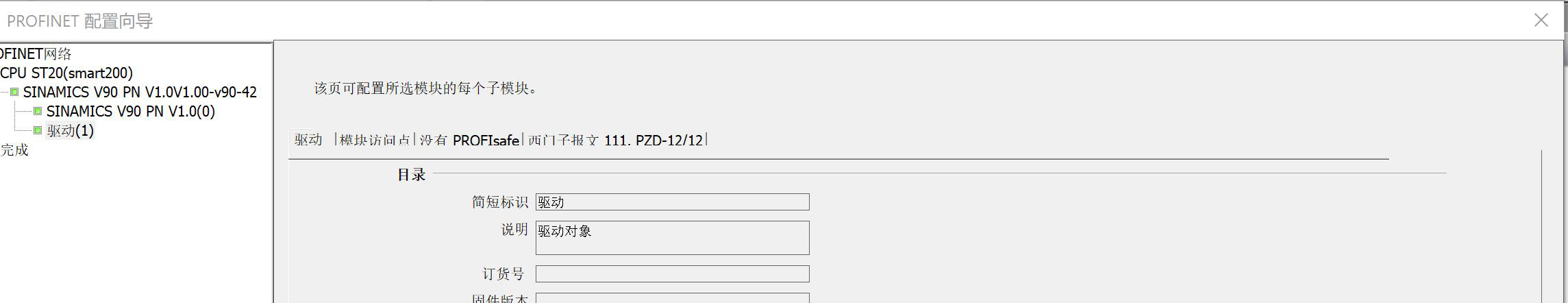

5、在配置報文的視圖中拖拽標準報文1 到模塊列表中,小的更新時間為4 ms

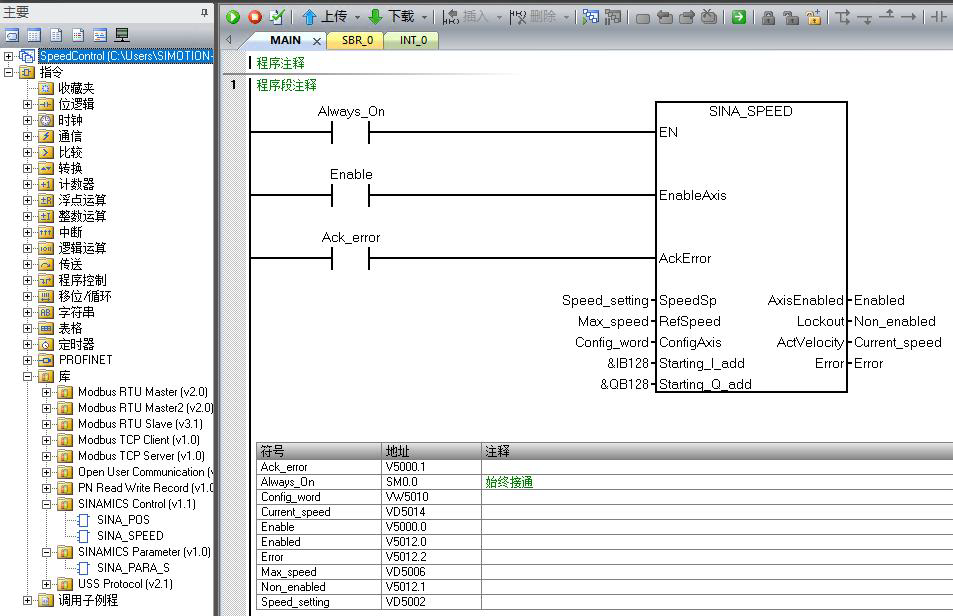

7、在主程序中,編寫如下程序,注意St_I_add 和St_Q_add 的地址須和報文1的IO 地址對應:

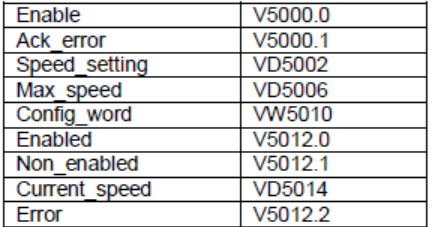

8、程序中使用的符號表地址定義如下圖所示:

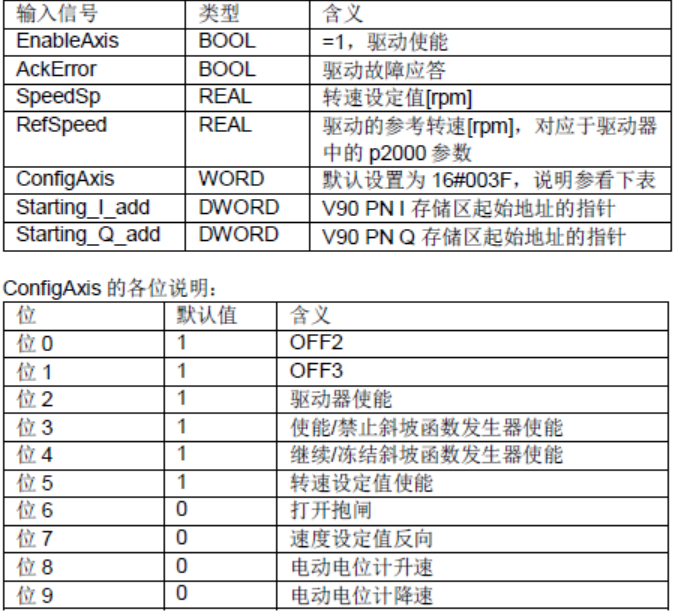

9、SINA_SPEED 功能塊說明:輸入?yún)?shù):

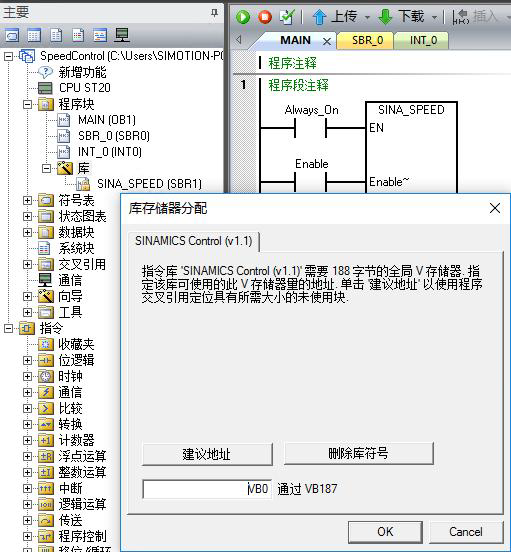

10、分配程序庫使用的V 地址區:

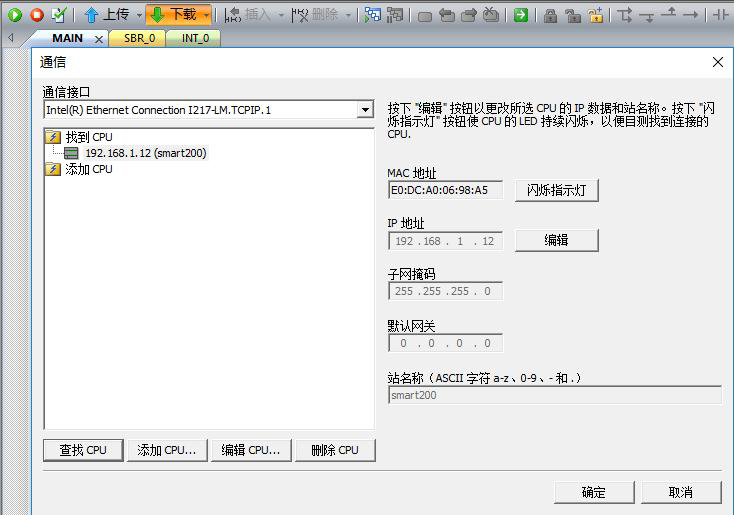

11、隨后可以通過下載程序按鈕下載程序:

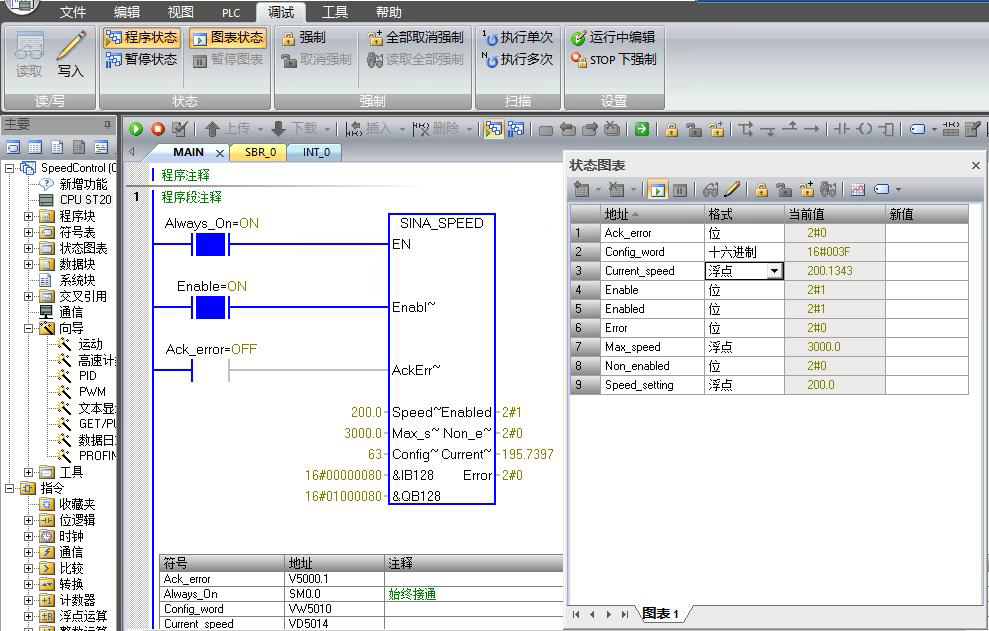

12、通過狀態圖表功能進行相關的功能測試即可:
