概述
SINAMICS V90驅動器自PROFINET版本推出以來,已經在客戶現場了廣泛的應用,而當現場需要更換一臺新的V90驅動器時,您是否還在為需要重新配置驅動器參數而愁眉不展呢?是否希望能有之前驅動器的參數備份,可以直接下載使用呢?“V90SaveRestore”功能塊(FB38003)的出現將會解決您的問題!通過使用“V90SaveRestore”功能塊,可以將V90驅動器的參數設置保存到SIMATIC S7-1200/1500 PLC中進行備份,在需要時可以將該參數重新下載到驅動器中。
1.2 功能塊簡介,通過使用“V90SaveRestore可以將V90驅動器的參數設置保存到SIMATIC中備份
“V90SaveRestore”功能塊的內部調用了SINA_PARA(FB286)功能塊實現對驅動器參數的讀寫,如圖1-1所示,讀取到的驅動器參數存儲到PLC的全局數據塊中(圖1-1中的StoreDB),當替換驅動器后,可以將這些參數從數據塊寫回新的驅動器中,省去重新調試的過程。而該功能塊的使用只能適用于已經完成調試的V90 PN驅動器,參數備份或下載的過程大概需要2-6分鐘,具體時間長短將取決于驅動器中配置的功能模塊的數量,例如斜坡函數發生器、基本定位器等功能模塊。
功能塊使用,通過使用“V90SaveRestore可以將V90驅動器的參數設置保存到SIMATIC中備份

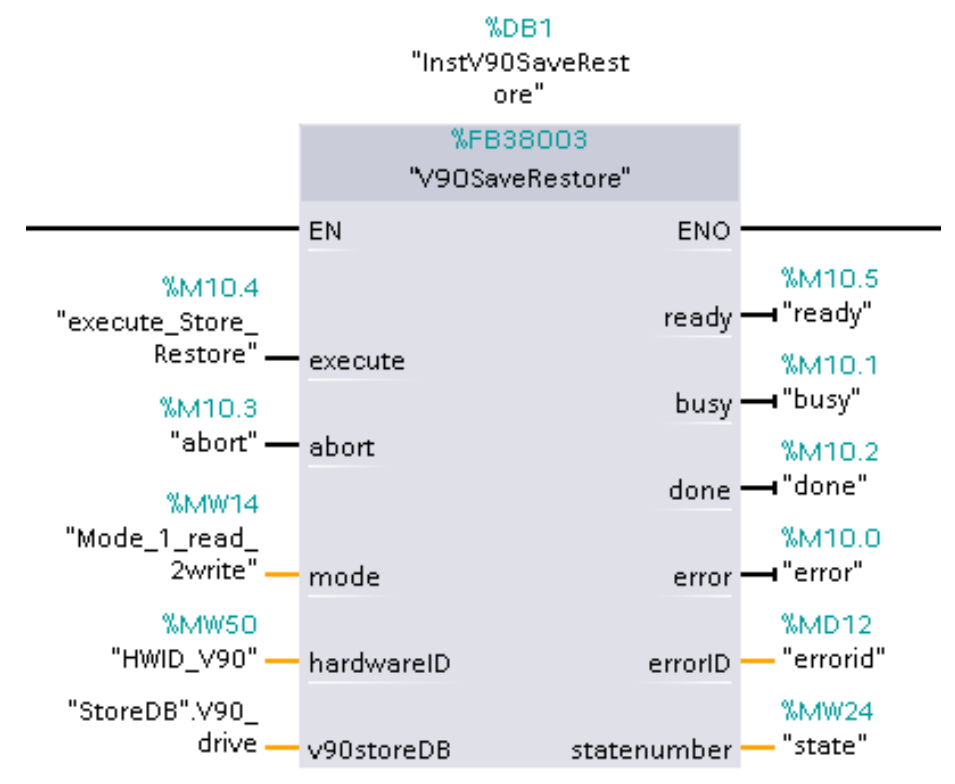

用戶可以在SIMATIC S7-1200/1500 CPU中使用“V90SaveRestore”功能塊,可以在循環組織塊OB1或循環中斷組織塊(如OB32)中進行調用,功能塊示意圖如圖1-2所示:
圖1-2 “V90SaveRestore”功能塊
通過在“execute”管腳給定上升沿可以對功能塊進行觸發,功能塊觸發時將會對所有輸出進行復位,可以通過“abort”管腳中斷功能塊任務,通過“mode”管腳可以設定功能塊的任務類型,mode=1時執行讀取驅動器參數任務,mode=2時執行寫驅動器參數任務,讀取到的驅動器參數將會存儲在“v90storeDB”管腳對應的數據塊中(請參考樣例程序中的數據塊結構),執行寫任務時也將從該數據塊中調取參數。當對多個驅動器進行參數備份時,每個驅動器所對應的參數組依靠“hardwareID”(硬件標識符)進行區分,不同驅動器所配置通訊報文的硬件標識符是不同的。

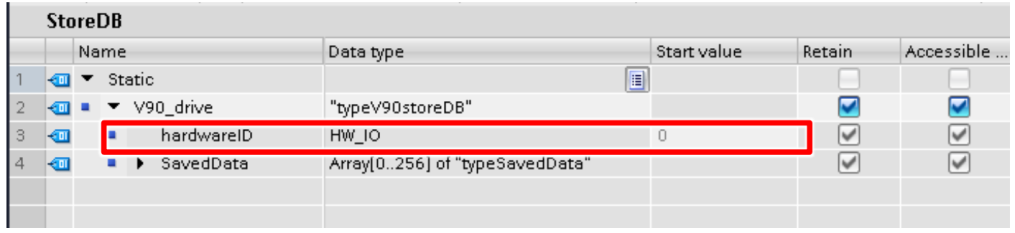

功能塊成功讀取驅動器參數后,其所對應驅動器的硬件標識符也會自動寫入數據塊中,如圖1-3所示。當執行寫參數任務時,只有與驅動器硬件標識符相同的參數組才能被寫入到驅動器中,所以,當更換驅動器的硬件時,只要項目組態中的硬件標識符不變,參數就可以被重新下載到新的V90驅動器中。通過使用“V90SaveRestore可以將V90驅動器的參數設置保存到SIMATIC中備份。
圖1-3硬件標識符存儲
功能塊的工作狀態可以通過輸出管腳進行查看,當功能塊正在執行時,“busy”管腳生效,“done”管腳失效,當功能塊退出任務且無任何錯誤時,“done”管腳生效,“busy”管腳失效,當功能塊的任務被“abort”管腳或錯誤取消時,“error”管腳將會生效,且通過“errorID”管腳輸出故障代碼。
