從STEP 7-Micro/WIN SMART V2.4 和 S7-200 SMART PLC(固件版本 V2.4)開始增加了 PROFINET 通信的功能,通過PROFINET 接口可與V90 PN 伺服驅動器進行通信連接,此接口可支持八個連接(IO 設備或驅動器)。PLC 通過調試軟件中提供的SINAMICS 庫功能塊SINA_PARA_S 可以讀取或修改V90 PN 中的參數。
使用SINA_PARA_S 讀取V90 PN 中的參數
V90 PN 與PLC 采用PROFINET RT 通信方式連接,PLC 讀取或修改V90 PN 中的參數步驟如表2-1 所示。

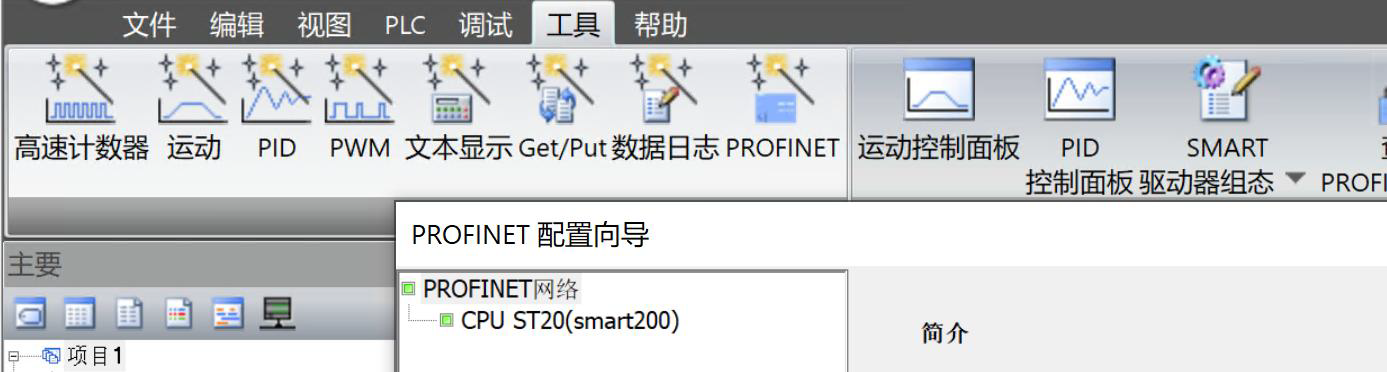

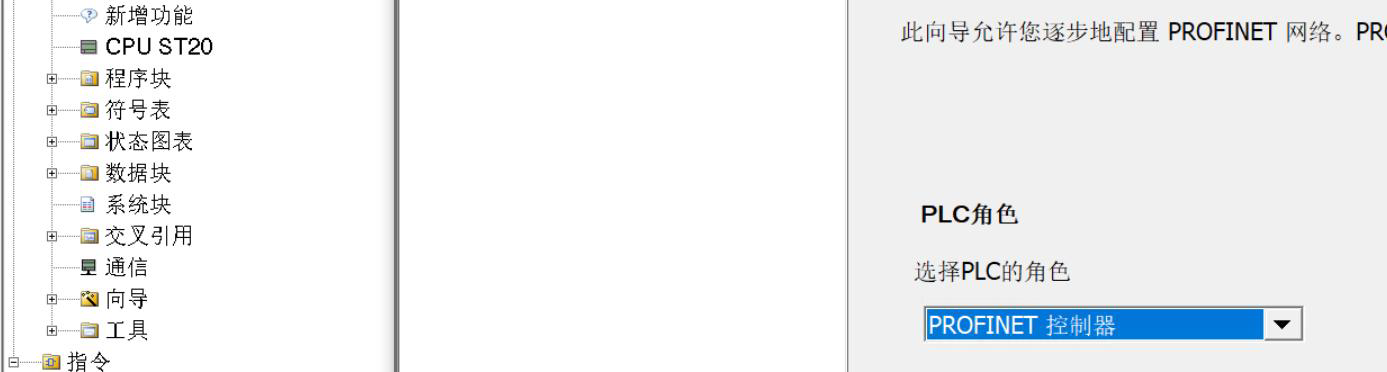

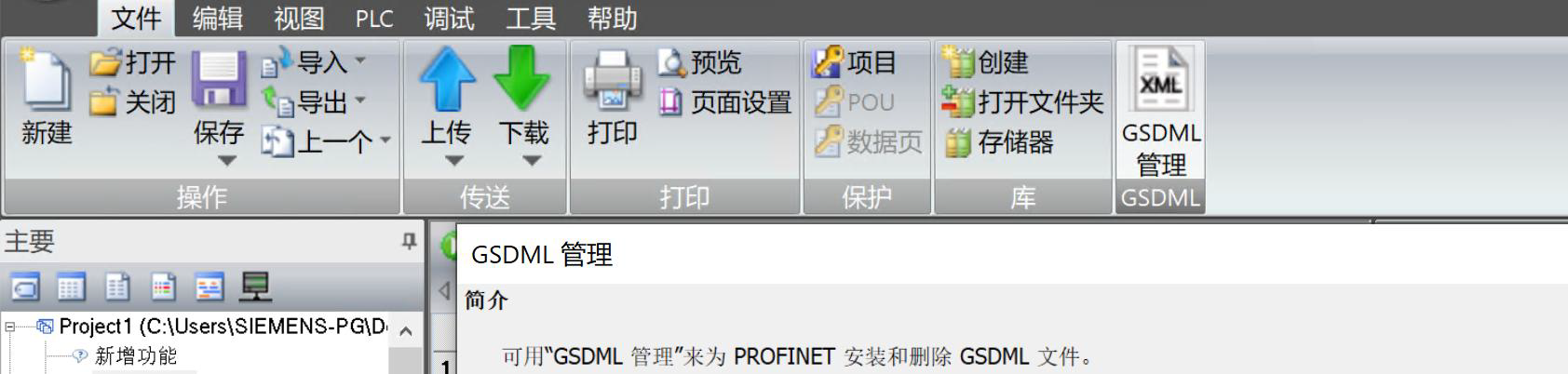

通過向?qū)Чδ埽渲肞ROFINET 通信站點和報文信息,首先選擇PLC 為PROFINET 控制器,隨后點擊下一步按鈕:

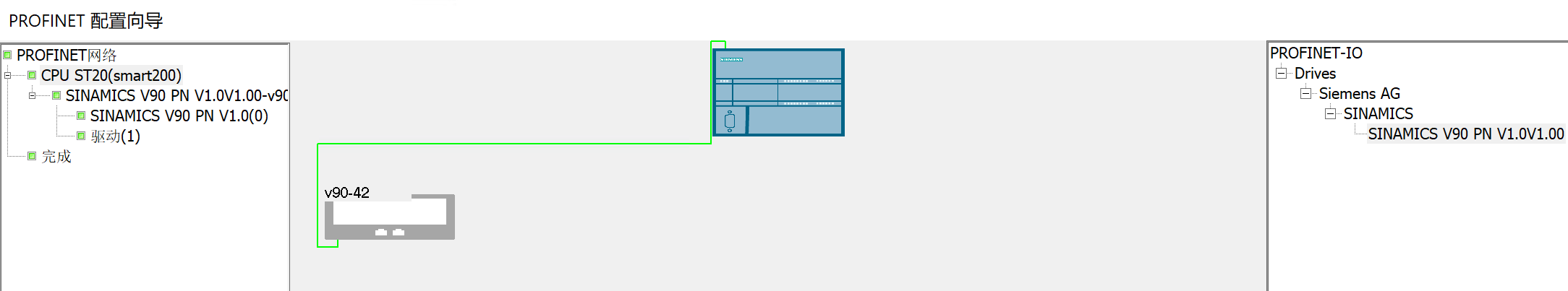

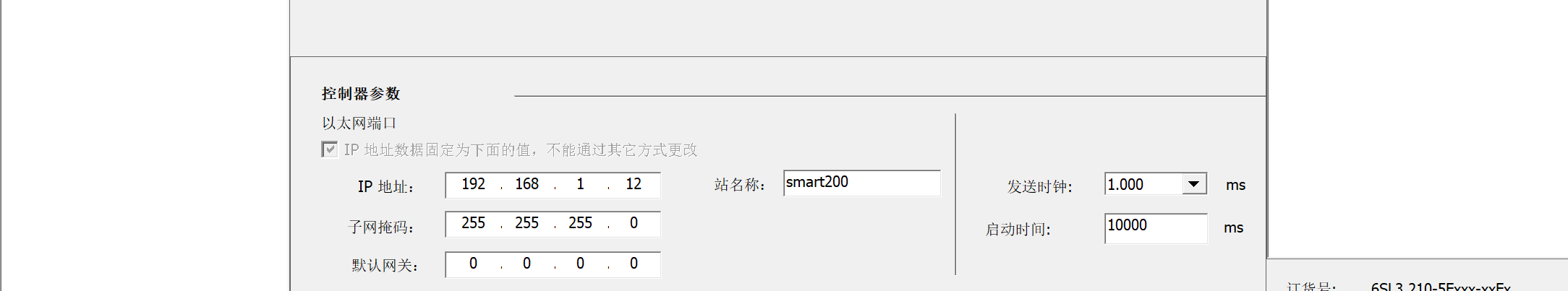

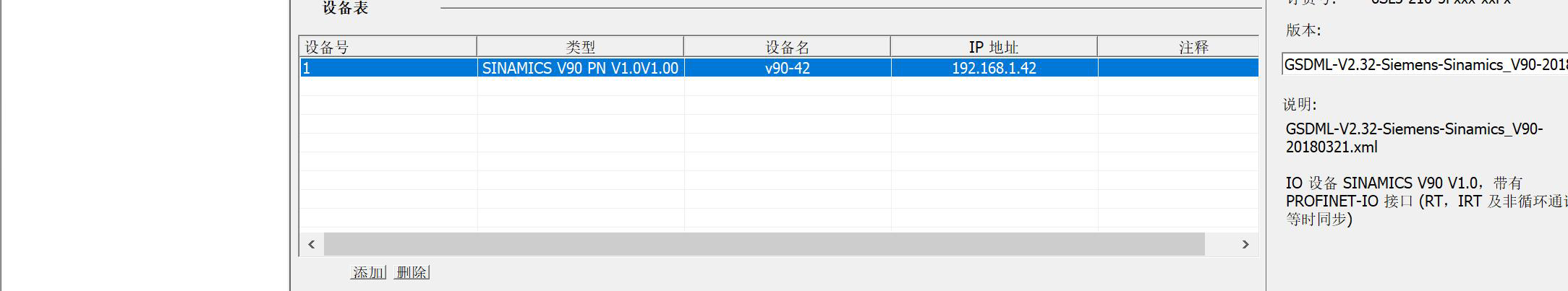

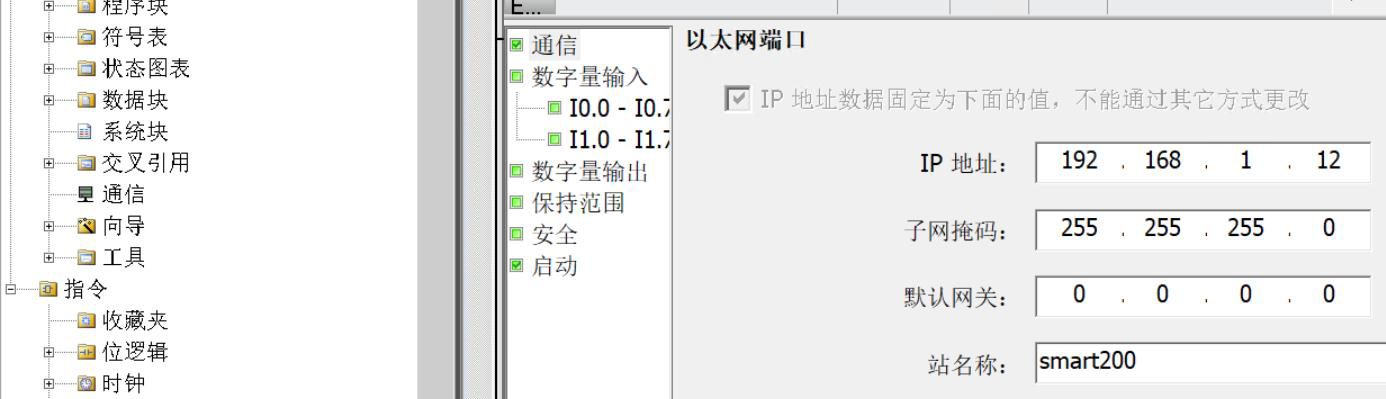

設置PLC 的IP 地址,并且添加V90 PN 驅動器,設置V90 PN 的IP 地址和設
備名,通過點擊添加按鈕增加站點,隨后點擊下一步按鈕:
