做為V90驅動器的核心功能“一鍵自動優化”給工程師調試帶來了很多的便利,利用此功能不僅可以縮短調試時間還能提高控制效果,本文介紹了此功能的使用方法。常有客戶反映為什么伺服電機使能后,為什么仍然能用手轉得動電機軸?或者在驅動器調試初期經常會碰到以下相關故障:西門子V90驅動器的核心功能“一鍵自動優化
? F7450:靜態監控已響應,驅動在靜態監控時間進程結束后超出靜態窗口。
? F7451:跟隨誤差過大, 位置設定值和位置實際值的差值(跟隨誤差動態模式)大于公差。
? F7452:定位監控已響應,驅動在定位監控時間進程結束時仍未到達定位窗口。
導致以上問題的原因多半是因為沒有針對于相應的機械設備進行伺服驅動器的優化,造成伺服電機沒有發揮出越的性能。
伺服系統組成西門子V90驅動器的核心功能“一鍵自動優化

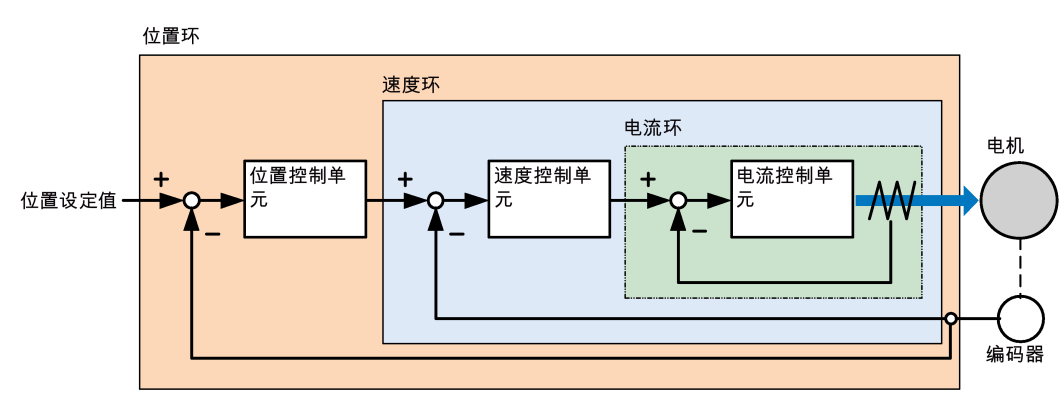

圖2-1伺服系統組成
SINAMICS V90 PN 伺服驅動由三個控制環組成:
? 電流控制 :
系統內部根據已知的電機繞組數據等信息自動計算電流環增益。
? 速度控制 :
速度環為PI調節器,速度環增益直接影響速度環的動態響應,通過將積分分量加入速度環以提高系統抗干擾特性,消除速度的穩態誤差,如果負載慣量比較高,那么需要相應增大速度環積分時間常數,否則,機械系統可能會因此產生諧振。
? 位置控制:
位置環為P調節器,位置環增益直接影響位置環的動態響應,增益設置不合適會導致定位過沖或跟隨誤差過大,當然可以通過增加合適的速度環預控以大幅度降低跟隨誤差。在具有多個機械傳遞環節的系統中,位置環增益往往被低固有頻率的傳遞環節所限制。
為方便大家調試,SINAMICS V90驅動器提供了一鍵自動優化功能,通過此功能可以使設備獲得更高的動態性能:

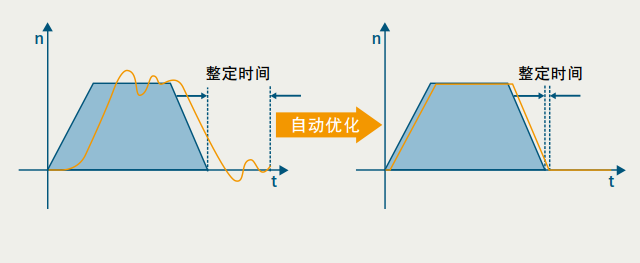

圖2-2一鍵自動優化

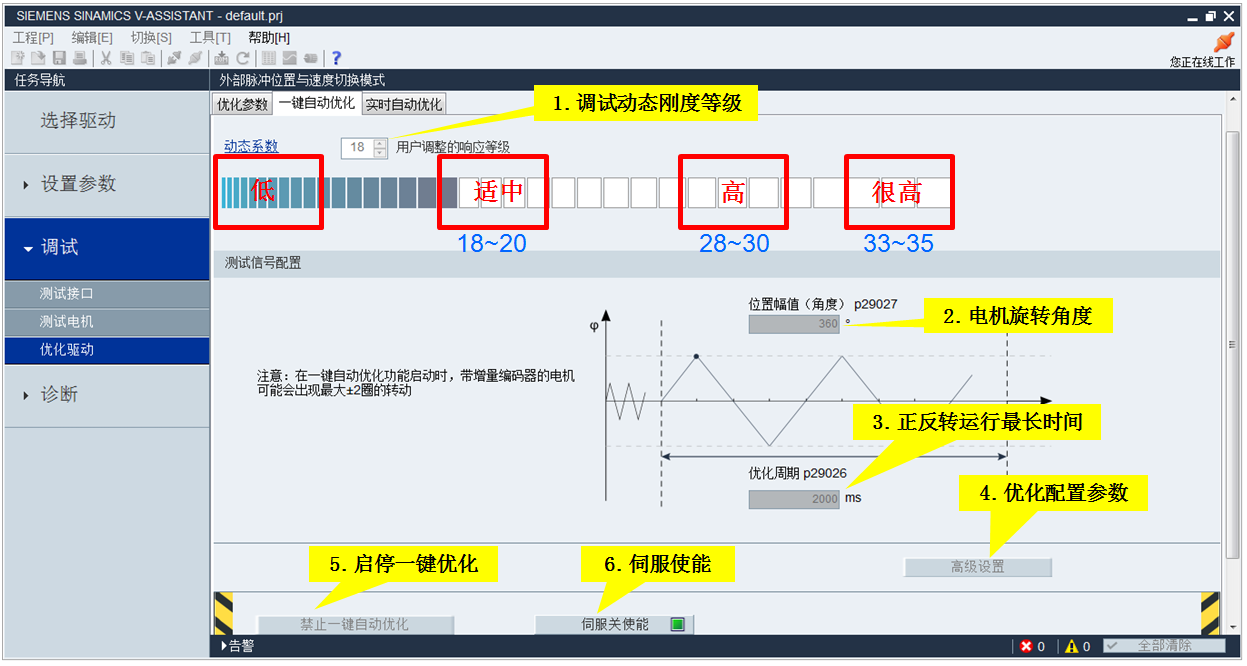

通過V-ASSISTANT調試軟件進行一鍵自動優化參數配置:西門子V90驅動器的核心功能“一鍵自動優化
前提條件:
? 確認電機允許正反轉。
? 確認電機軸轉動的角度范圍。西門子V90驅動器的核心功能“一鍵自動優化
對于帶對值編碼器的電機:允許電機旋轉角度限制由 p29027 決定(小設置為180°) 。對于帶增量式編碼器的電機:p29027須大于兩圈的自由旋轉。(小設置為720°)

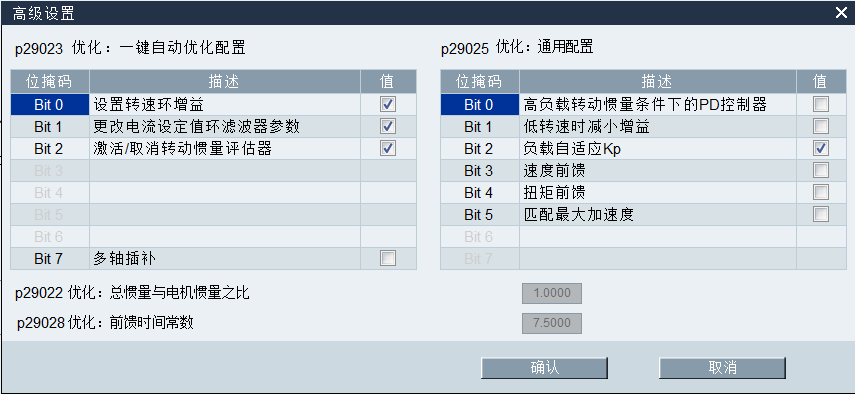

圖2-4一鍵自動優化級參數配置
下面通過實驗比對一鍵自動優化對于伺服系統動態性能的影響:

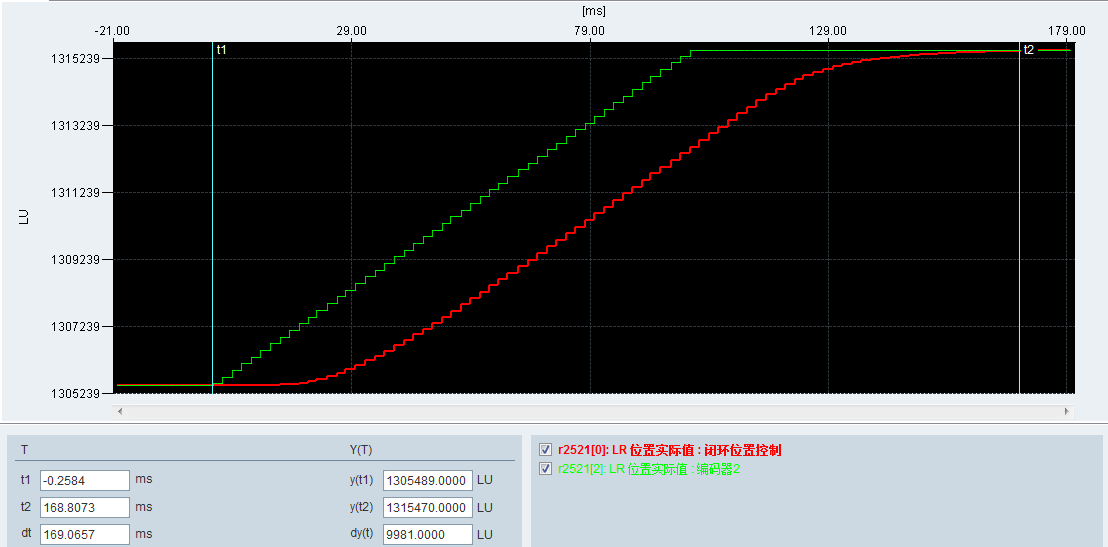

圖2-5未激活速度與轉矩前饋以及未進行優化

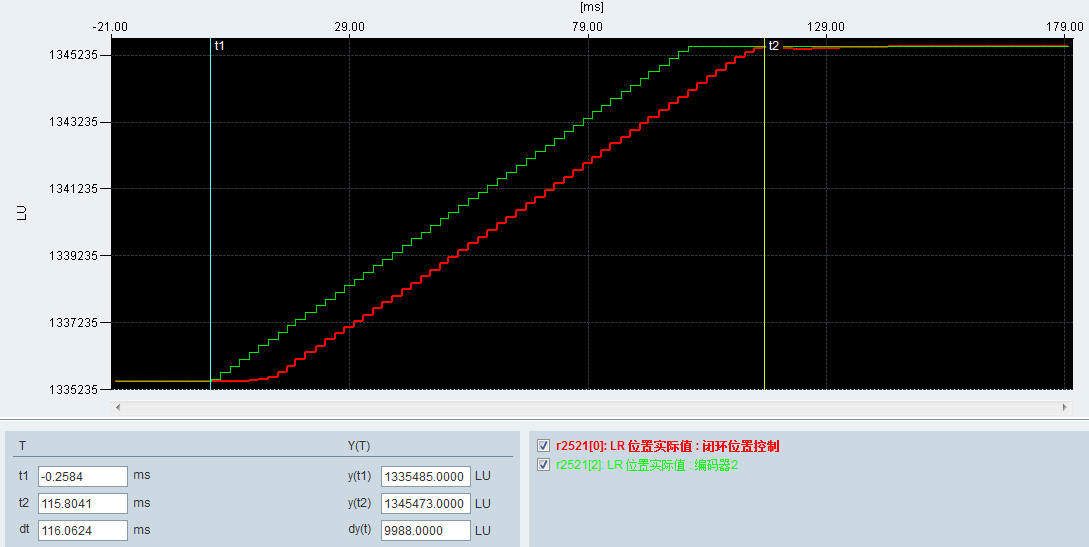

圖2-6激活速度與轉矩前饋并且優化后的結果
通過合理的配置,在進行一鍵自動優化后,系統根據傳動系統與機械系統自動整定出合適的參數以獲得相應的動態響應。當然,如果機械系統的特性非常差,
比如剛度不足會導致無法通過一鍵自動優化,這種情況下,需要大家根據設備的實際運行狀態手動整定參數。
