V90 PN 與PLC 采用PROFINET IRT 通信方式并使用標準報文2,使用TIA 博途軟件配置S7-1500 項目步驟如表3-。

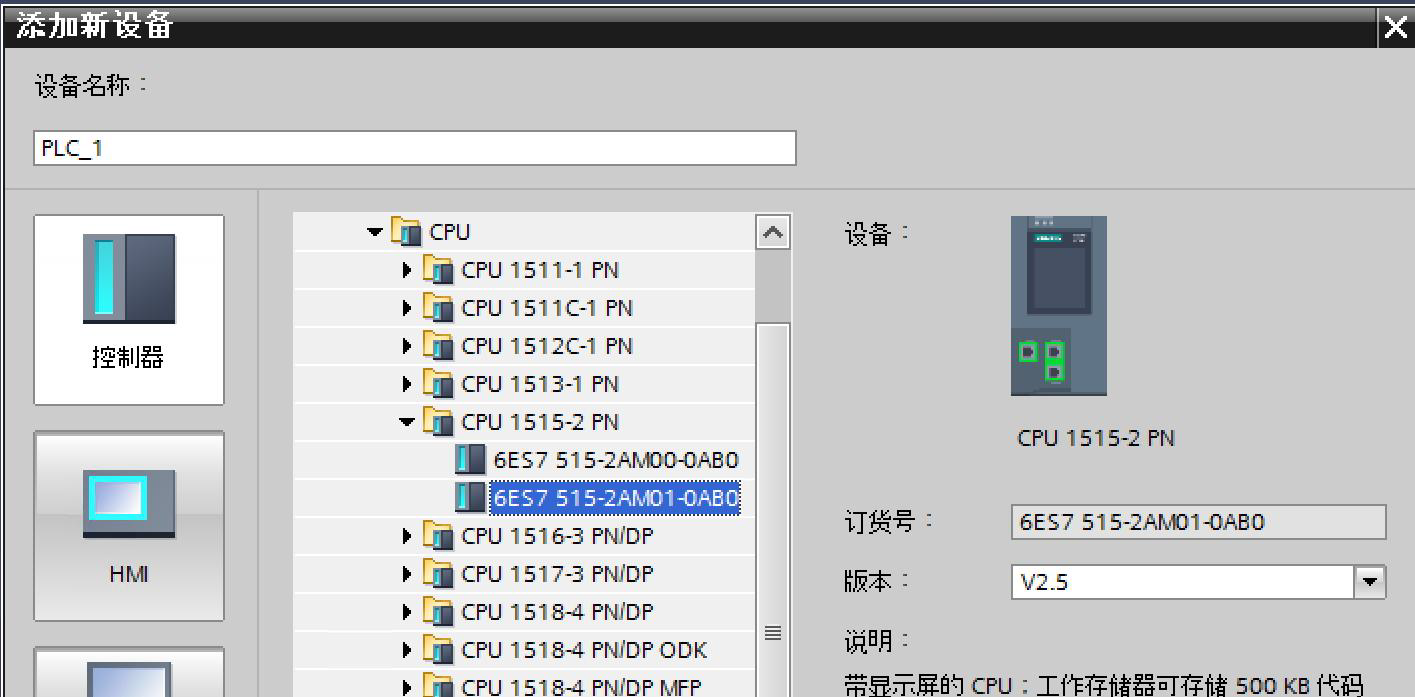

1.創建新項目,添加新設備S7-1500 PLC:

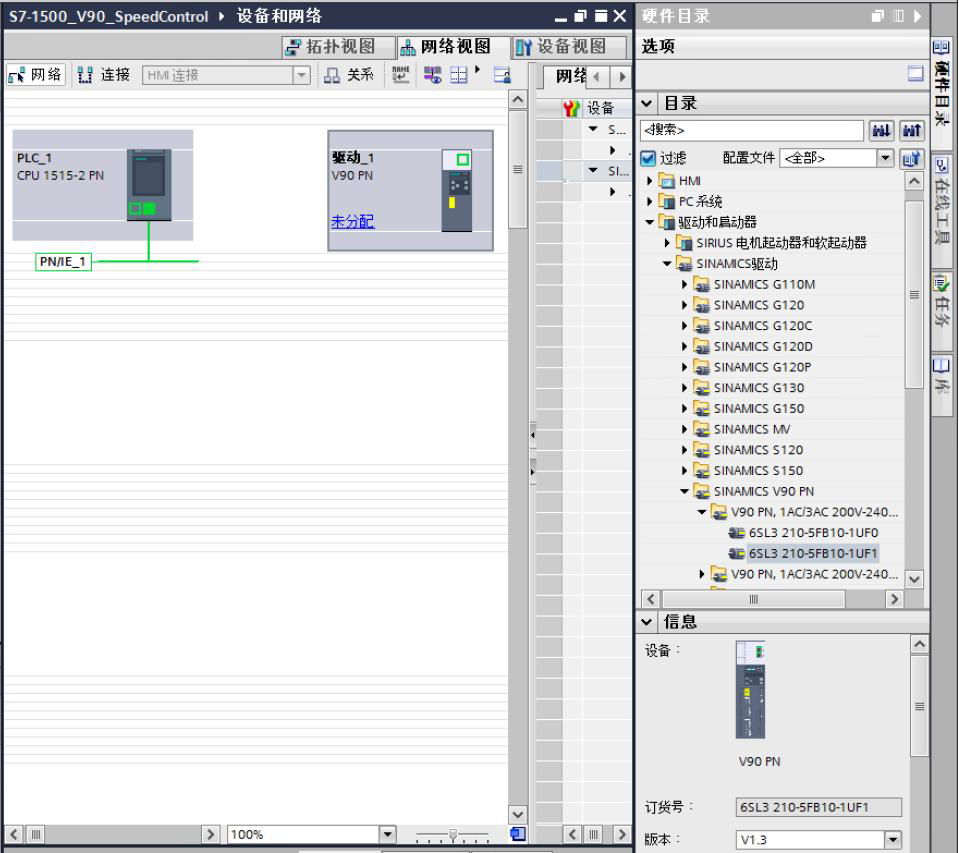

在網絡視圖中添加V90 PN 設備。V90 PN 在硬件目錄中的路徑如下:

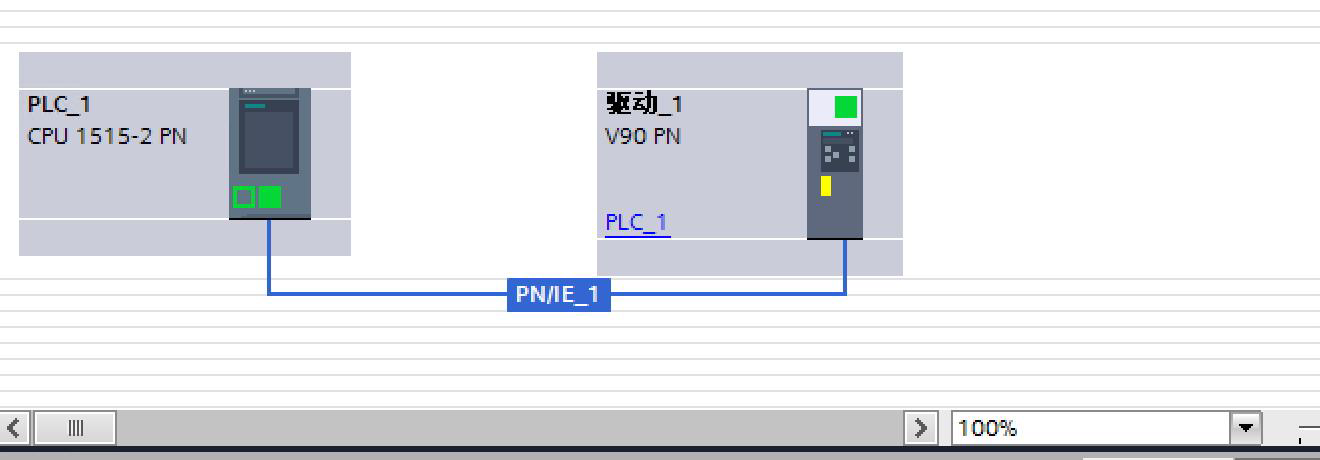

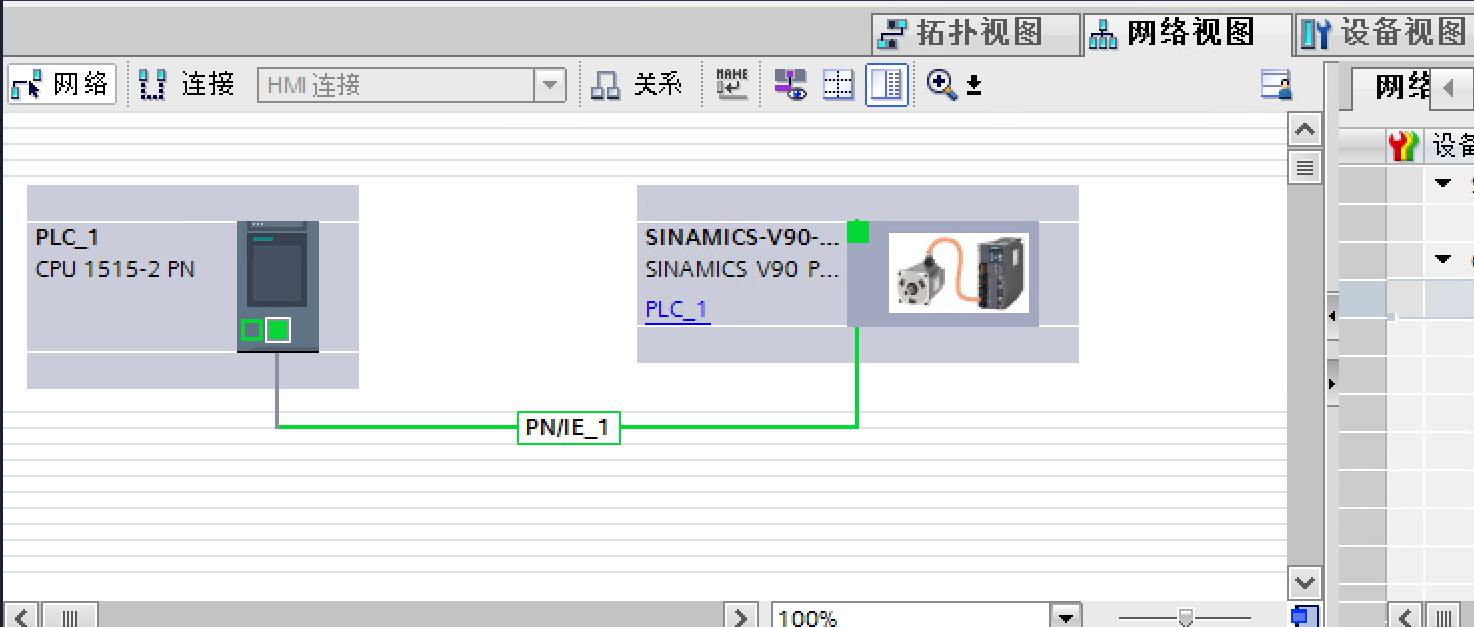

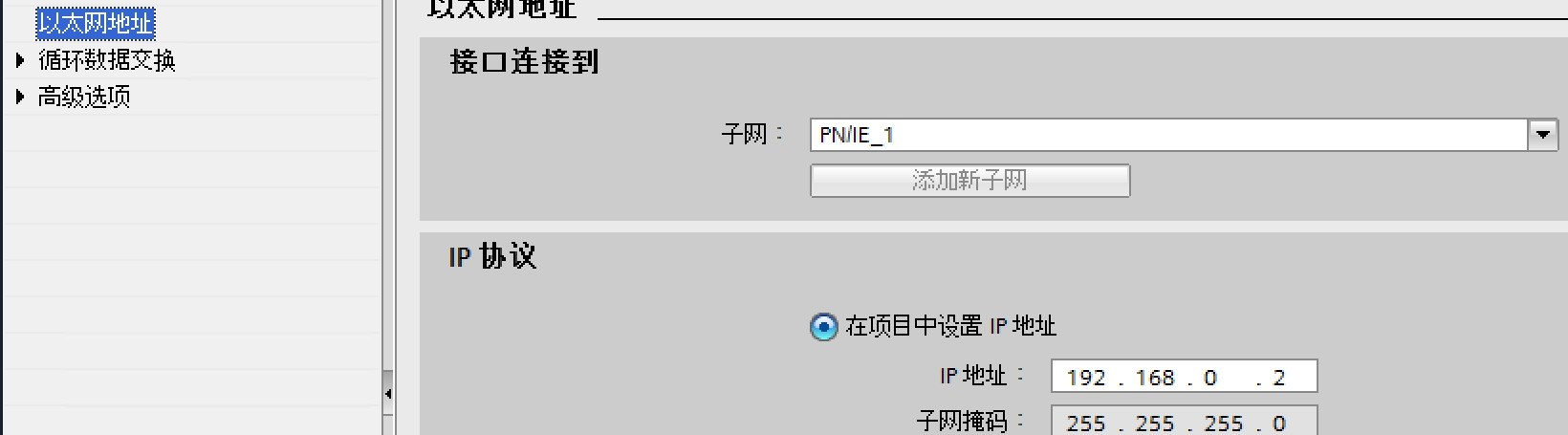

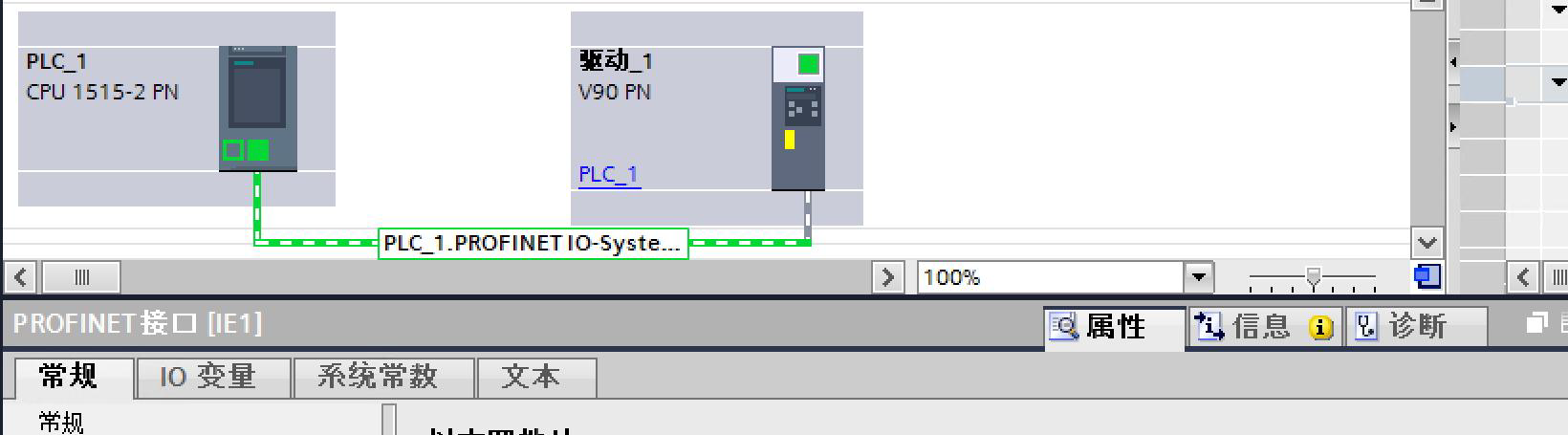

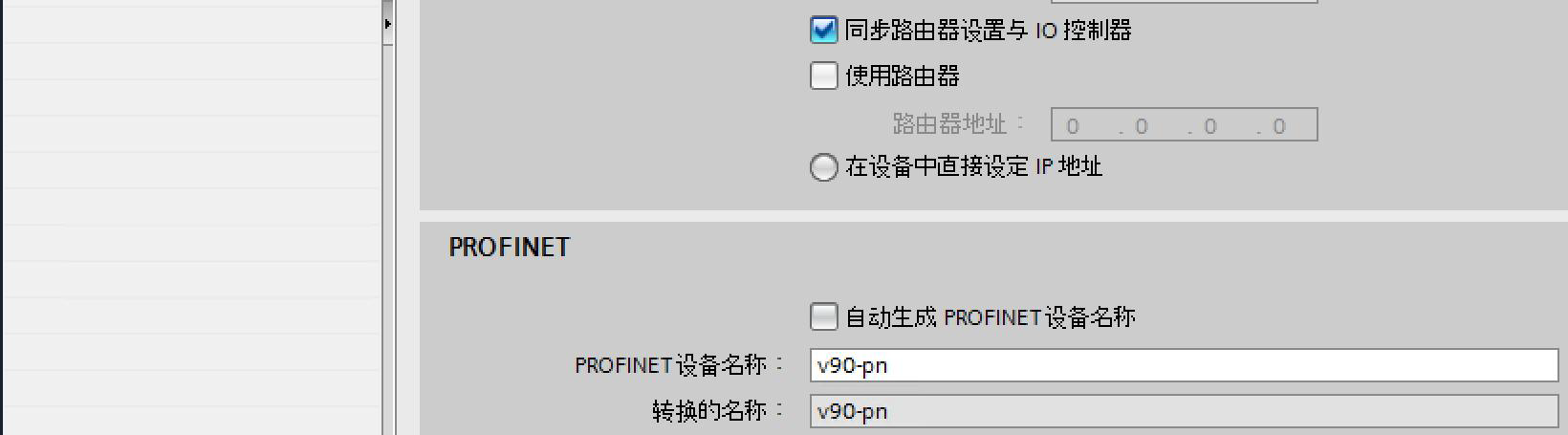

建立V90 PN 與PLC 的網絡連接,并分別設置S7-1500 及V90 PN 的IP 地址及設備名稱。

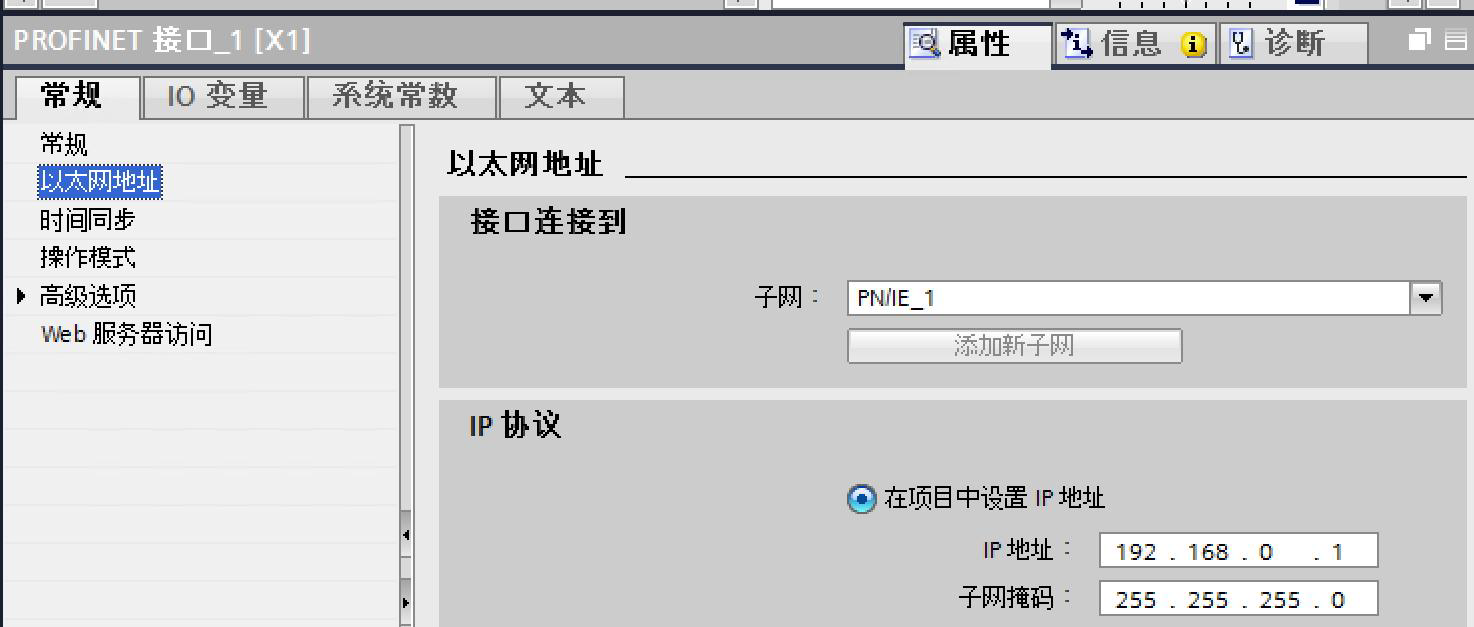

S7-1500 的IP 地址設置:

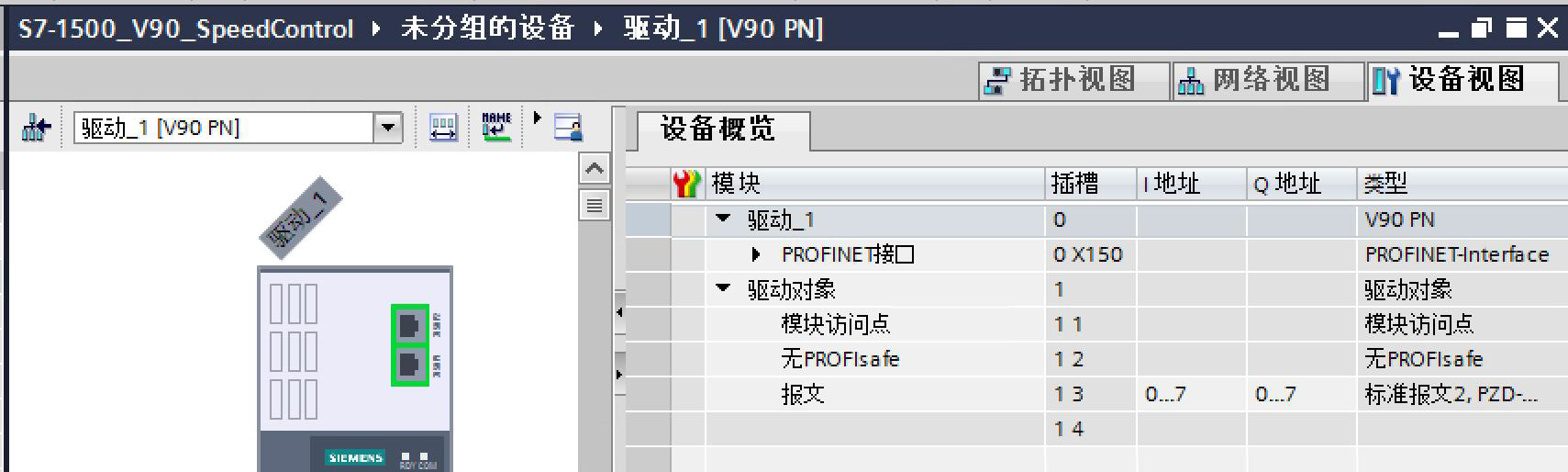

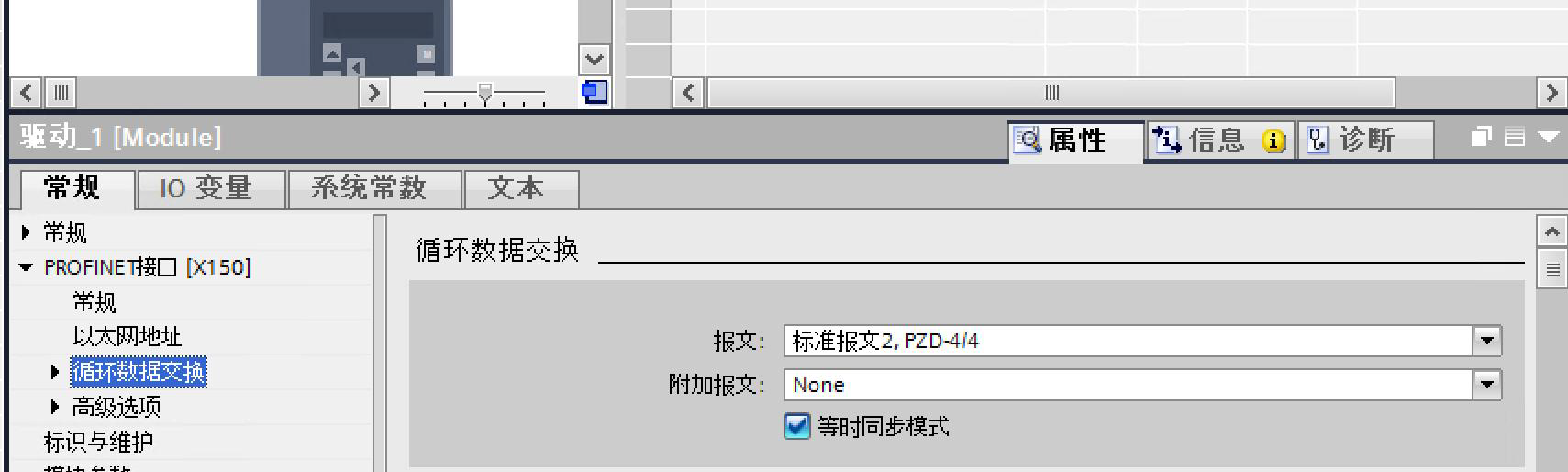

在V90PN 的設備視圖中配置通信報文為標準報文2:

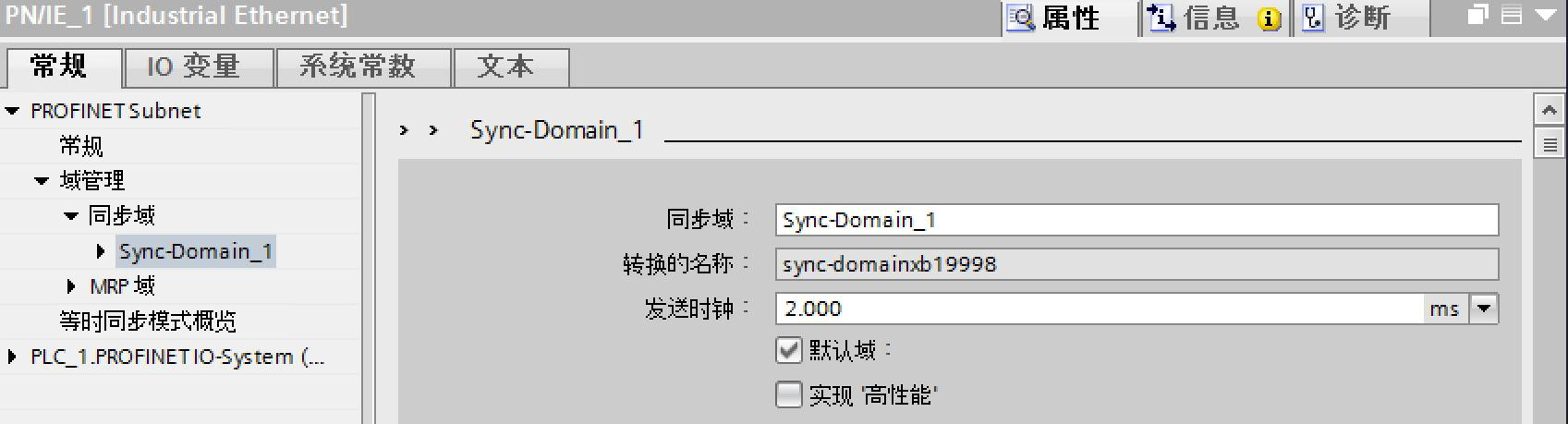

在網絡視圖中配置PROFINET IRT 通信,需要注意當前V90 PN 的通信時間短為2ms:

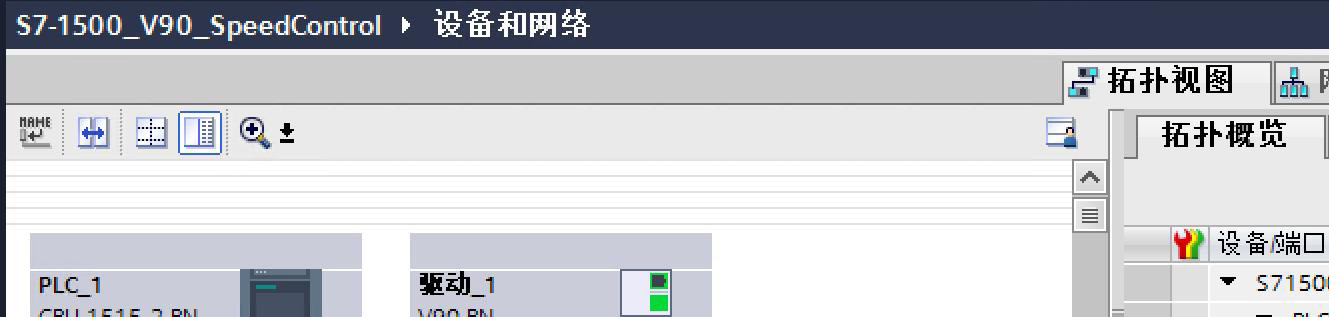

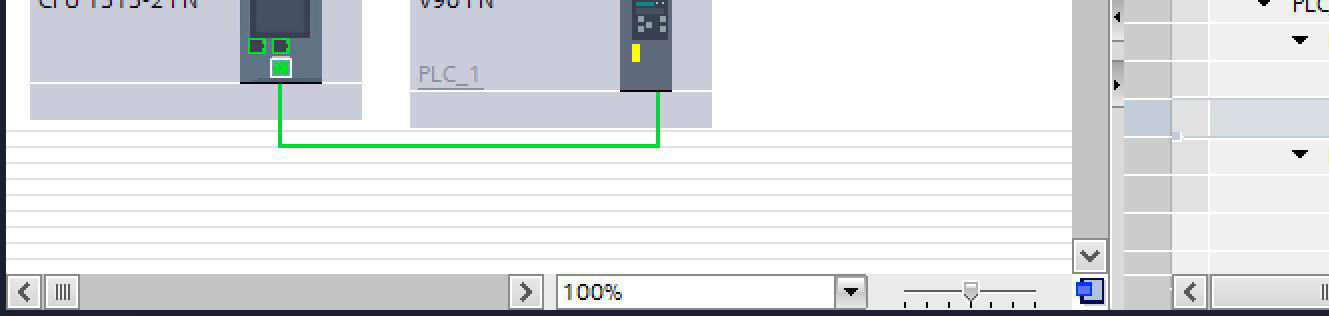

在拓?fù)湟晥D中配置通信的接口連接,本例為PLC 的Port2 連接V90 PN 的Port1:

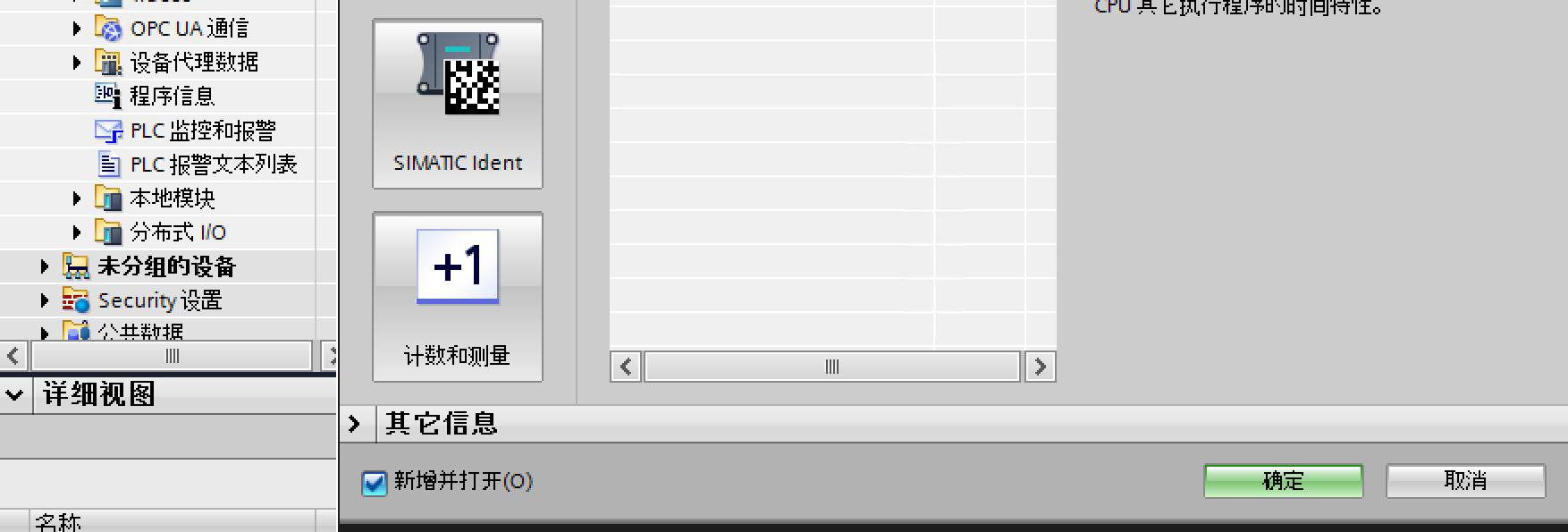

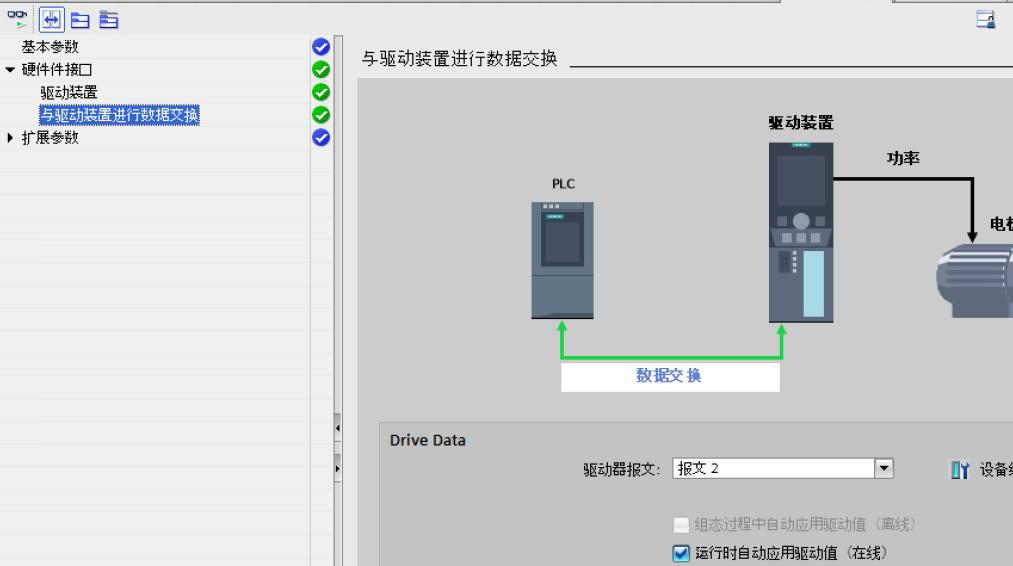

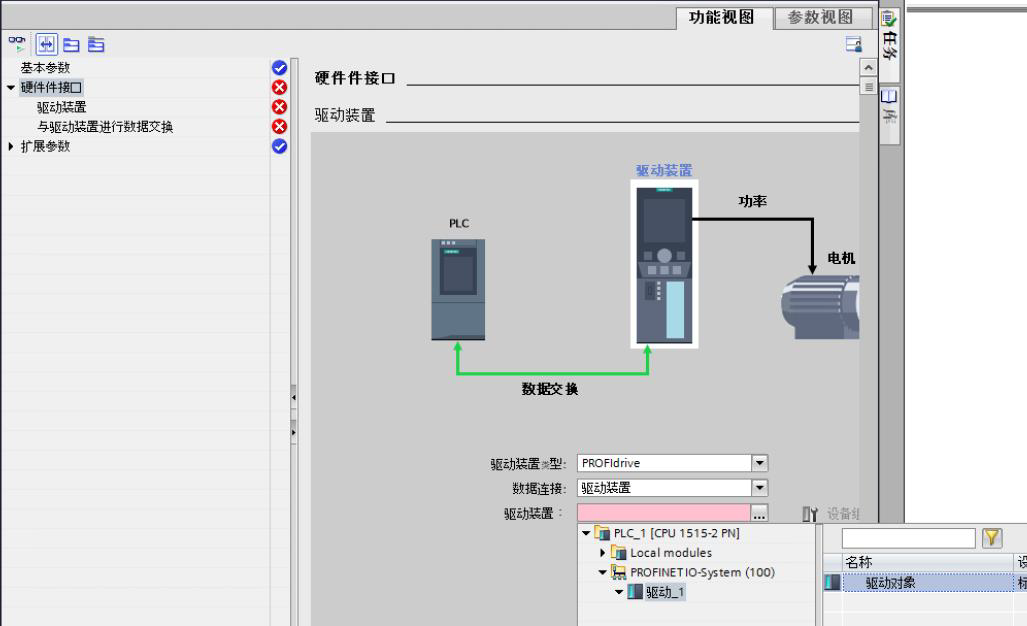

雙擊“新增對象”創建新的工藝對象(TO),在此選擇速度軸:

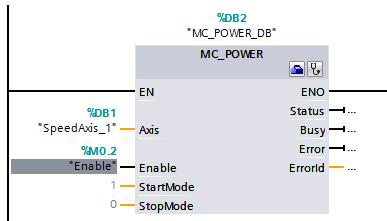

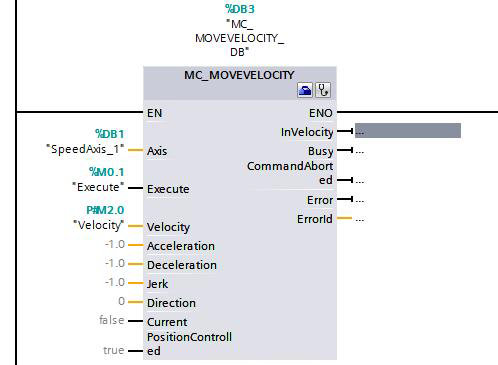

在OB1 中編寫軸的速度控制程序:
2. 軸的速度控制
