V90 PN 伺服驅動器可以通過PROFINET 與S7-1500 系列PLC 搭配進行速度控制,實現的方法主要有以下三種:
· 方法一、在PLC 中組態速度軸工藝對象,V90 使用2 號標準報文,這種方式PLC 運算負擔較大,但是可以使用MC_Power、MC_MoveVelocity 等PLCOpen 標準功能塊進行控制。
· 方法二、PLC 通過FB285(SINA_SPEED)功能塊對V90PN 進行速度控制,V90使用1 號標準報文,這種方式不需要PLC 組態工藝對象,PLC 的運算負擔較小。
· 方法三、V90 使用1 號標準報文,不使用任何專用程序塊,利用報文的控制字和狀態字通過編程進行控制,使用這種方式需要對報文結構比較熟悉。本文對這幾種控制方法分別進行詳細介紹。
V90 PN 配置要點,使用調試軟件V-Assistant 對V90 PN 進行配置的要點如表2-1 所示。

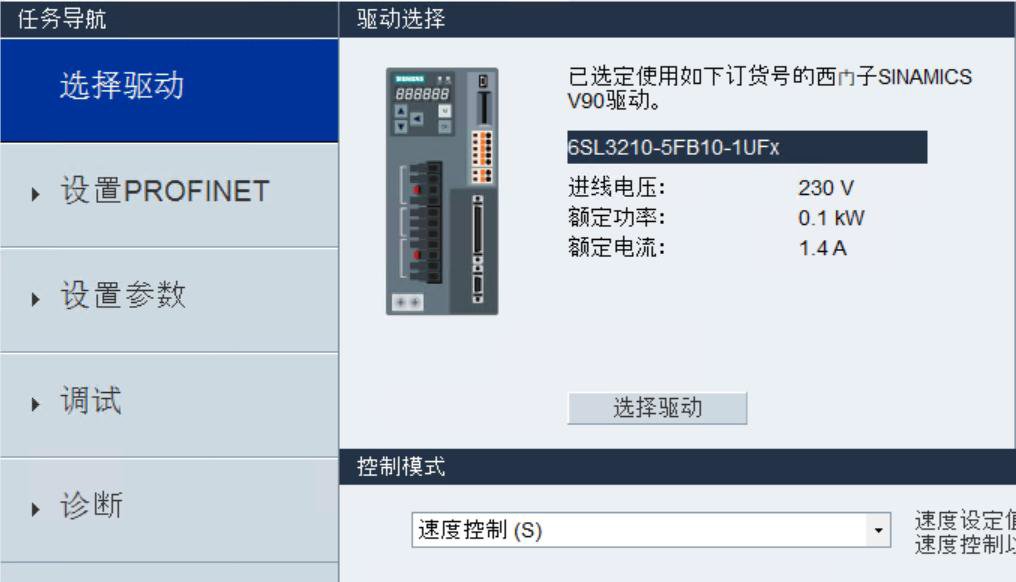

設置控制模式為“速度控制(S)”:

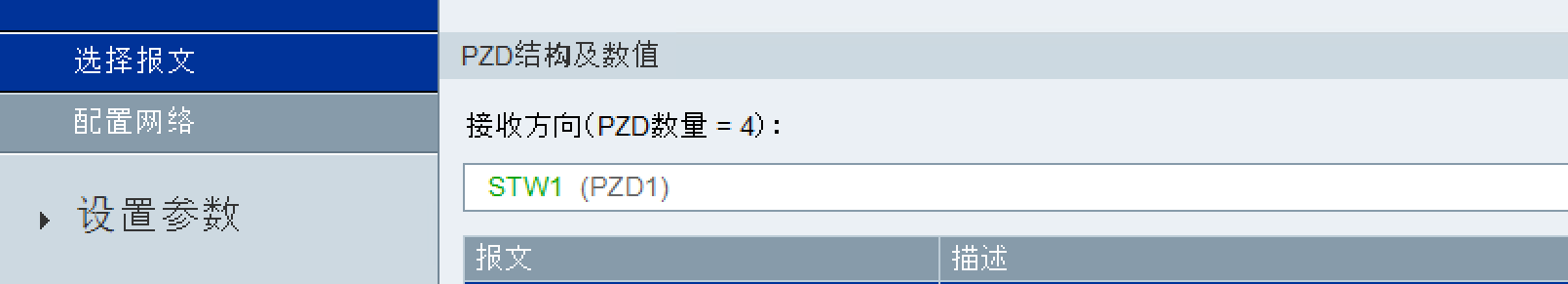

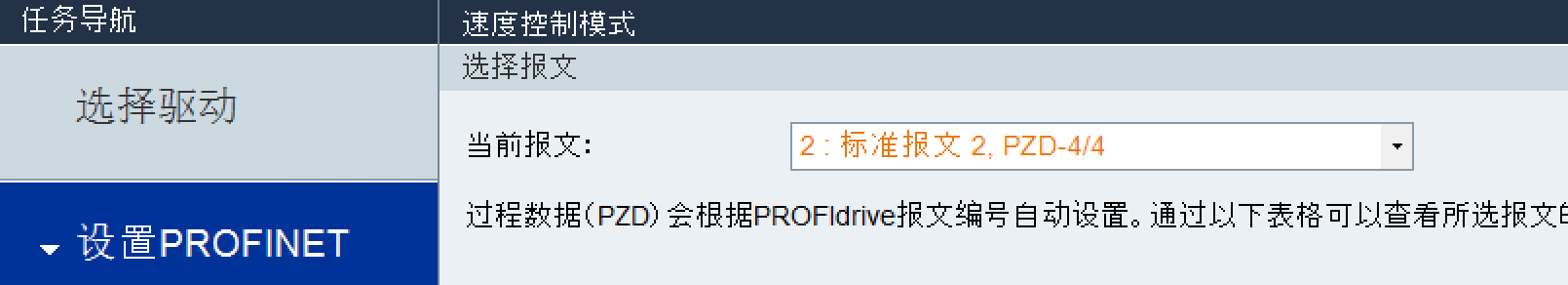

對于方法一,配置通信報文為標準報文2:

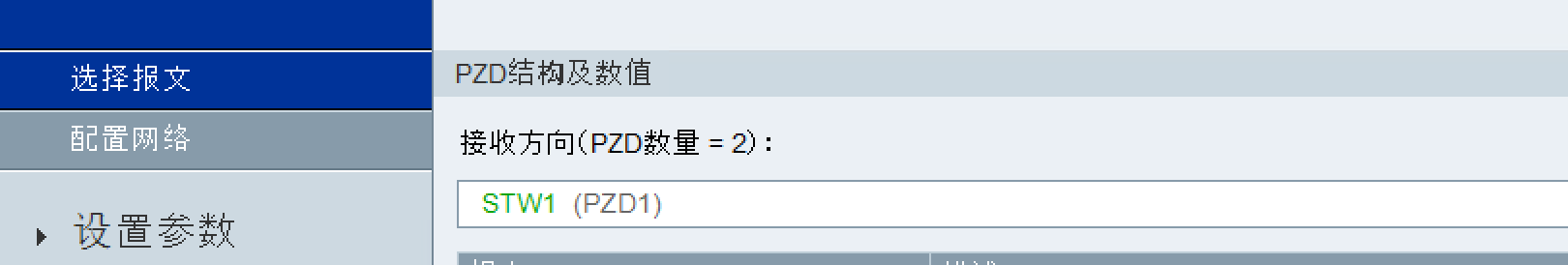

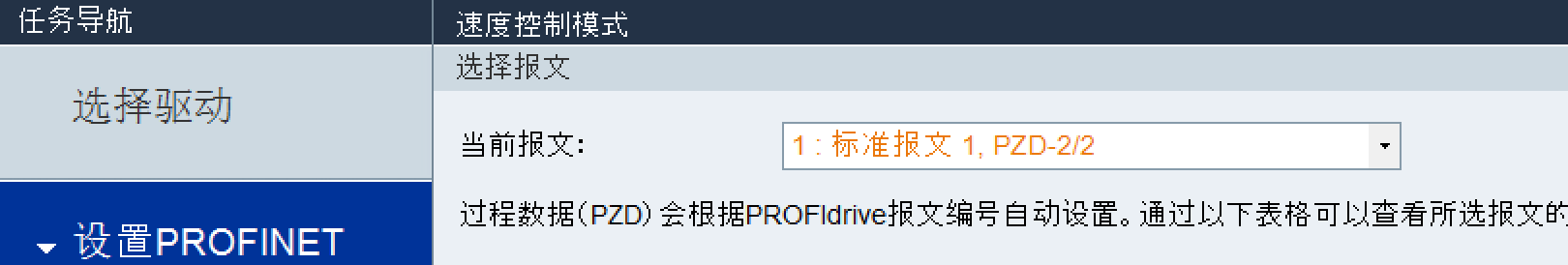

對于方法二和方法三,配置通信報文為標準報文1:

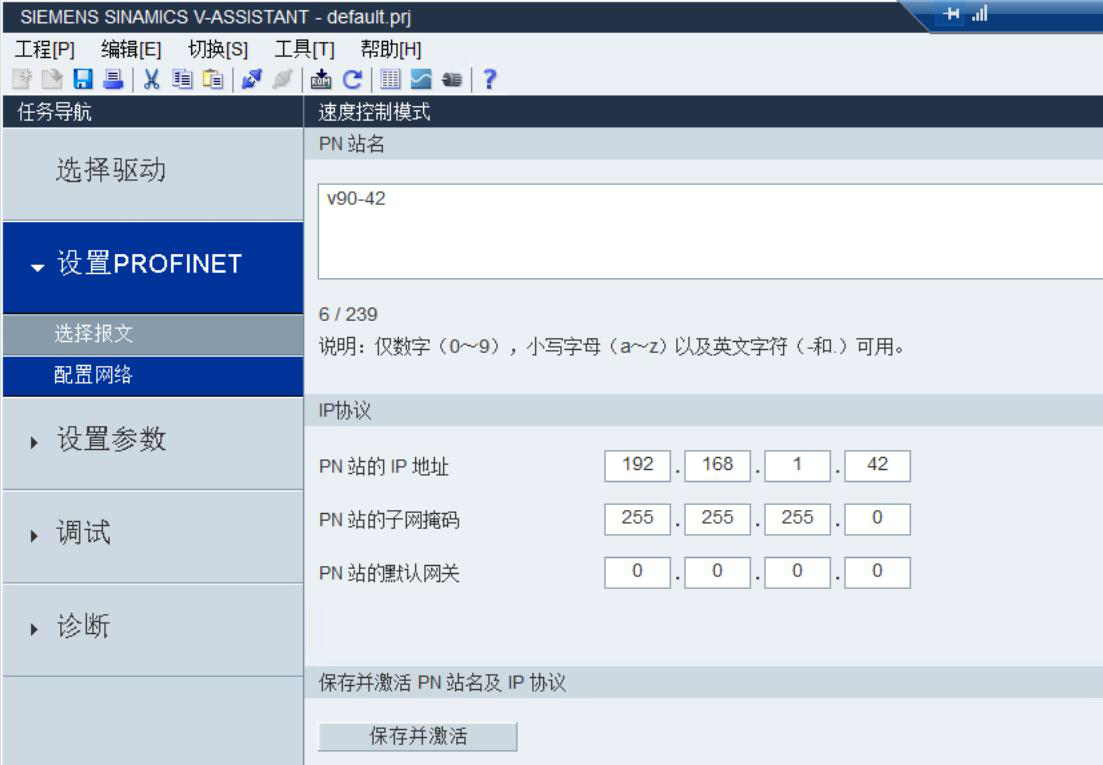

在線連接V90 后點擊“設置PROFINET->配置網絡”,設置V90 的IP 地址及設備名稱:注意:設置的設備名稱一定要與S7-1500 項目中配置的相同。注意:參數保存后需重啟驅動器才能生效。
