方法二使用標準報文1 和FB285（SINA_SPEED）V90 PN 與PLC 采用PROFINET RT 通信方式并使用報文1，TIA 博途軟件配置S7-1500 項目步驟如表4-1 所示,西門子1500(T)對V90PN伺服進行速度控制的三種方法-方案2

1. 創建新項目，添加設備以及組態IP 地址的操作與表3-1 的步驟1~3 相同。

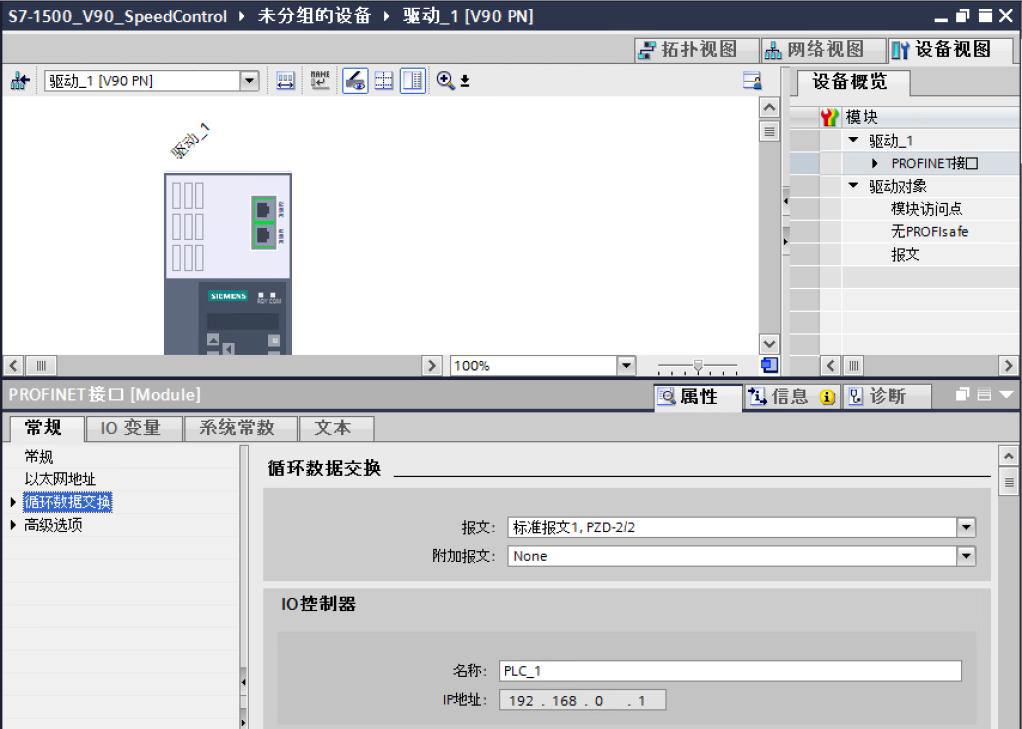

2. 在V90 PN 的設備視圖中設置控制報文為標準報文1:

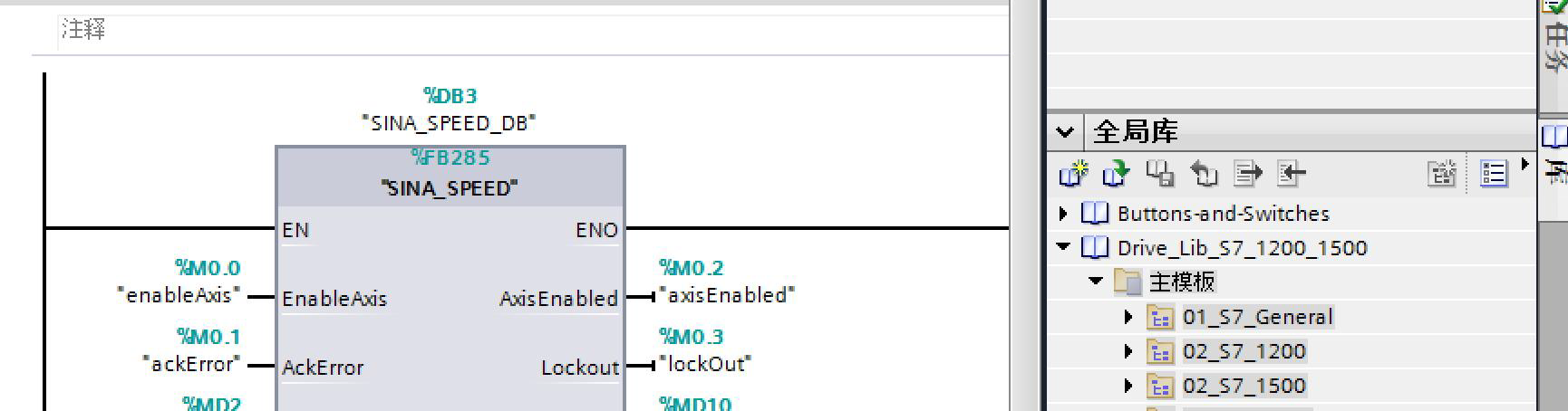

3.此種方法需要調用驅動功能庫文件，可以通過以下兩種方法進行安裝：在OB1 中將DriveLib_S7_1200_1500 中的SINA_Speed（FB285）功能塊拖拽到編程網絡中(此功能塊只能與報文1 配合使用)，進行速度控制:

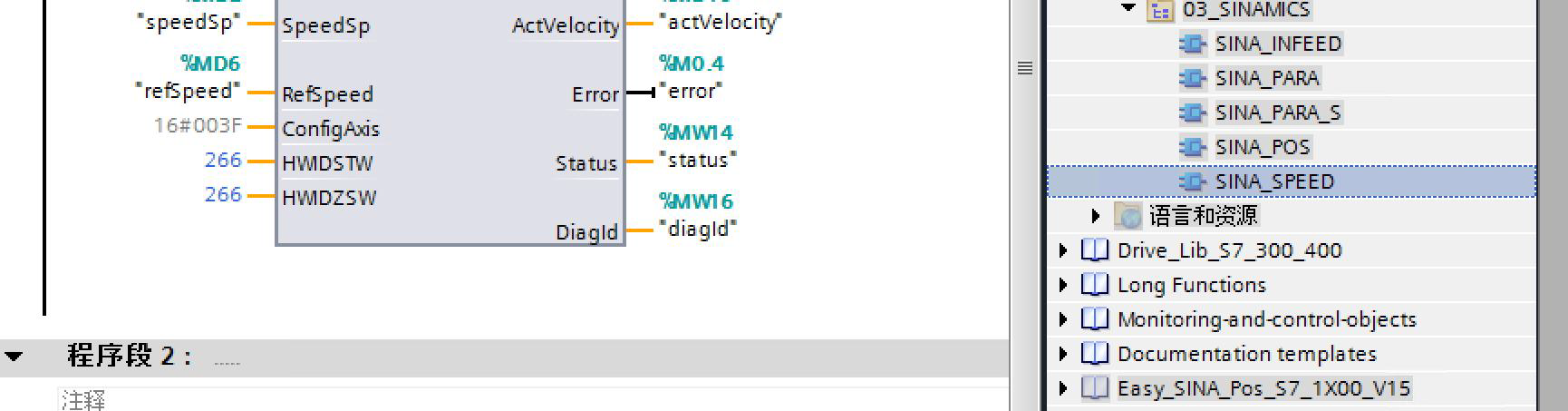

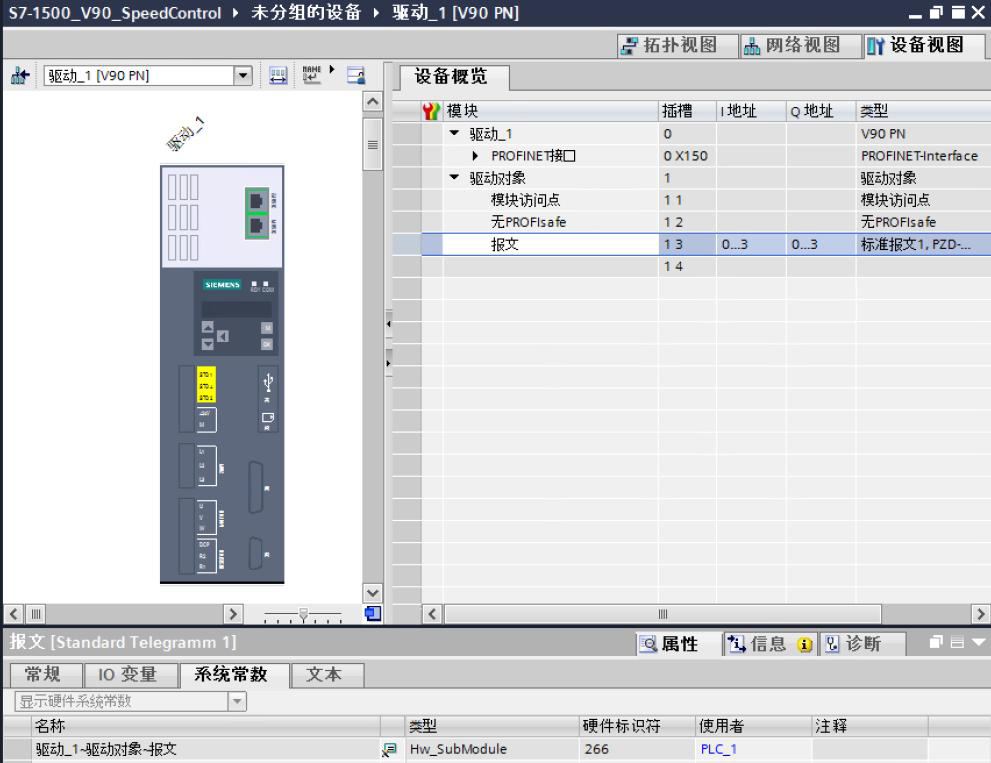

注意：功能塊管腳HWIDSTW 及HWIDZSW 的賦值請參看下圖:

4.

SINA_Speed 功能塊說明：

輸入?yún)?shù):

輸入信號類型含義

EnableAxis BOOL =1，驅動使能

AckError BOOL 驅動故障應答

SpeedSp REAL 轉速設定值[rpm]

RefSpeed REAL 驅動的參考轉速[rpm]，對應于驅動器中的

p2000 參數

ConfigAxis WORD 默認賦值為16#003F，詳細說明參看下表

HWIDSTW HW_IO V90 設備視圖中報文1 的硬件標識符

HWIDZSW HW_IO V90 設備視圖中報文1 的硬件標識符

ConfigAxis 的各位說明：

位默認值含義

位0 1 OFF2

位1 1 OFF3

位2 1 驅動器使能

位3 1 使能/禁止斜坡函數發生器使能

位4 1 繼續/凍結斜坡函數發生器使能

位5 1 轉速設定值使能

位6 0 打開抱閘

位7 0 速度設定值反向

位8 0 電動電位計升速

位9 0 電動電位計降速

輸出參數:

輸出信號類型含義

AxisEnabled BOOL 驅動已使能

LockOut BOOL 驅動處于禁止接通狀態

ActVelocity REAL 實際速度[rpm]

Error BOOL 1=存在錯誤

Status INT 16#7002:沒錯誤，功能塊正在執行

16#8401: 驅動錯誤

16#8402: 驅動禁止啟動

16#8600: DPRD_DAT錯誤

16#8601: DPWR_DAT 錯誤

DiagID WORD 通信錯誤,在執行SFB 調用時發生錯誤
