西門子S7-1200對V90PN伺服驅動進行速度控制的兩種方法-方案1

發布時間:2019-12-29 來源:眾智博遠

西門子S7-1200對V90PN伺服驅動進行速度控制的兩種方法-方案1

方法一:使用標準報文1 和SINA_SPEEDV90 PN 與PLC 采用PROFINET RT 通信方式并使用標準報文1,TIA 博途軟件配置S7-1200 項目步驟如下所示。

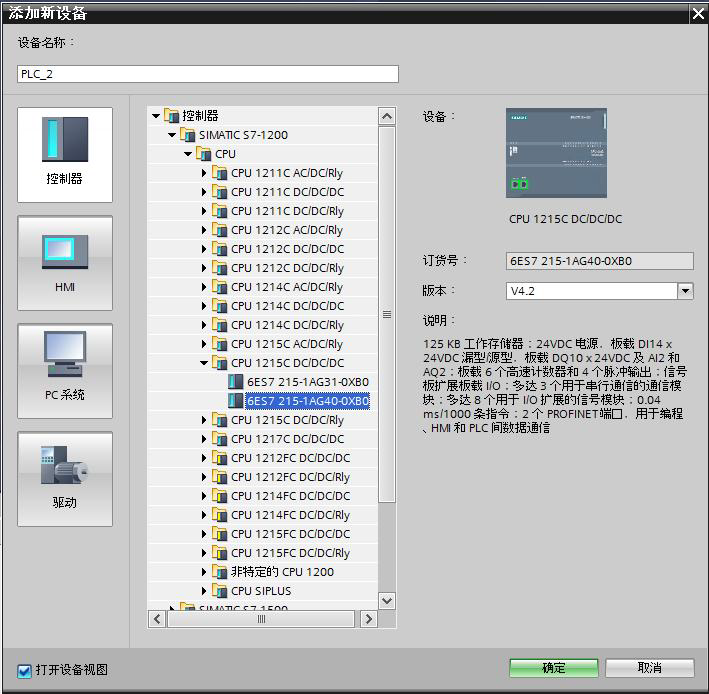

1.創建新項目,添加新設備S7-1200 PLC:

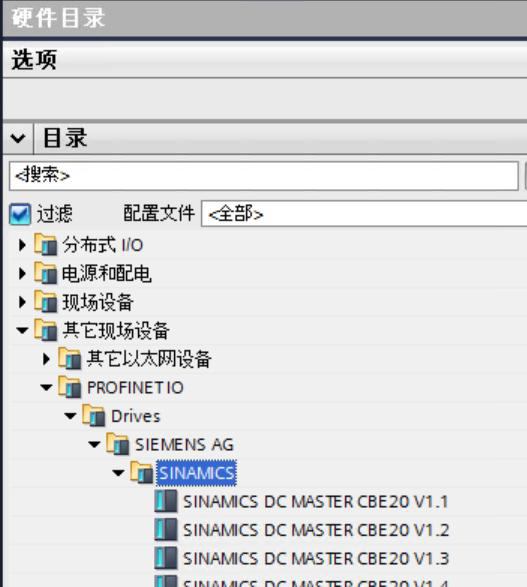

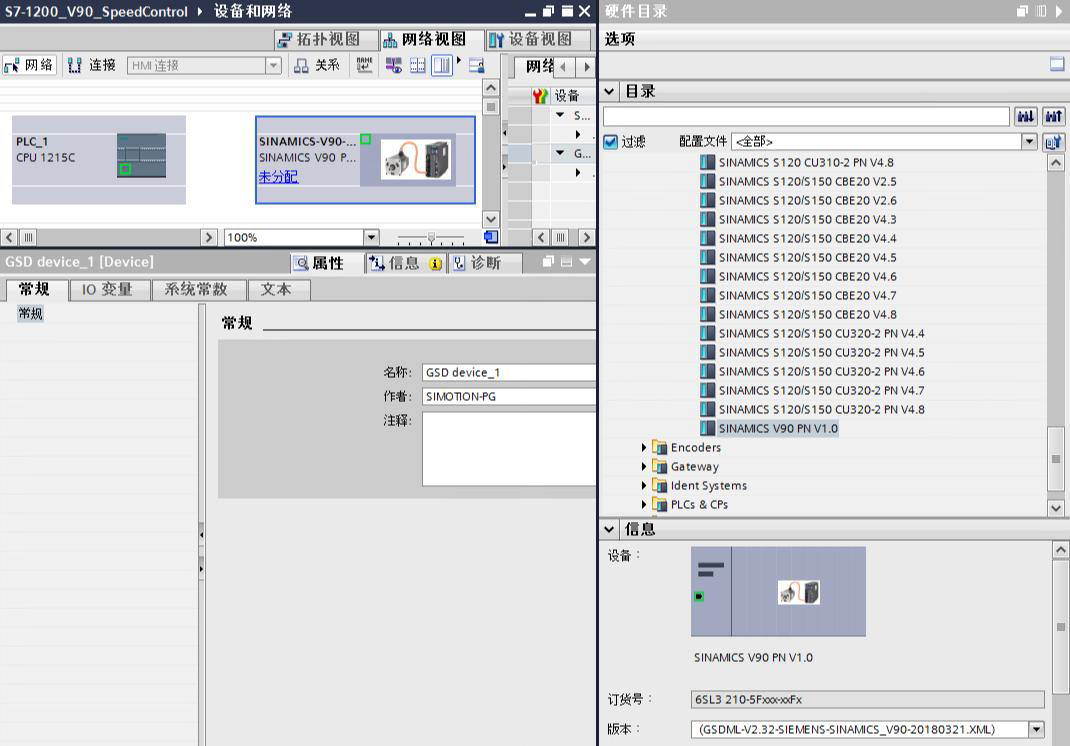

2.在網絡視圖中添加V90 PN 設備并創建與PLC 的網絡連接。V90 PN 的GSD 文件在硬件目錄中的路徑如下:

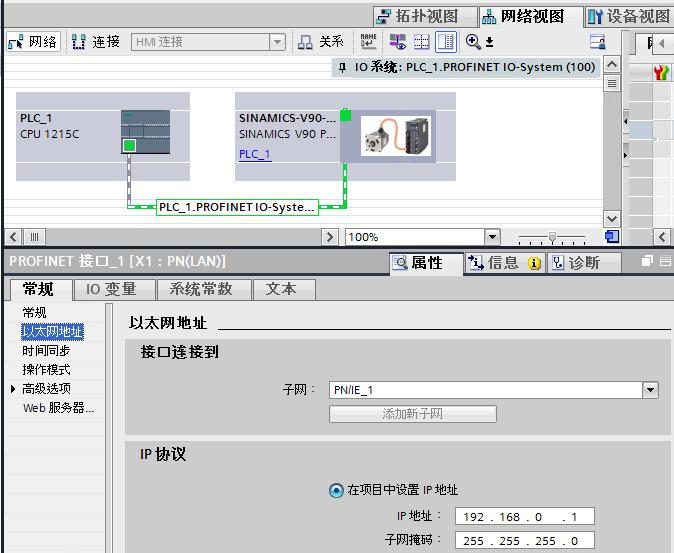

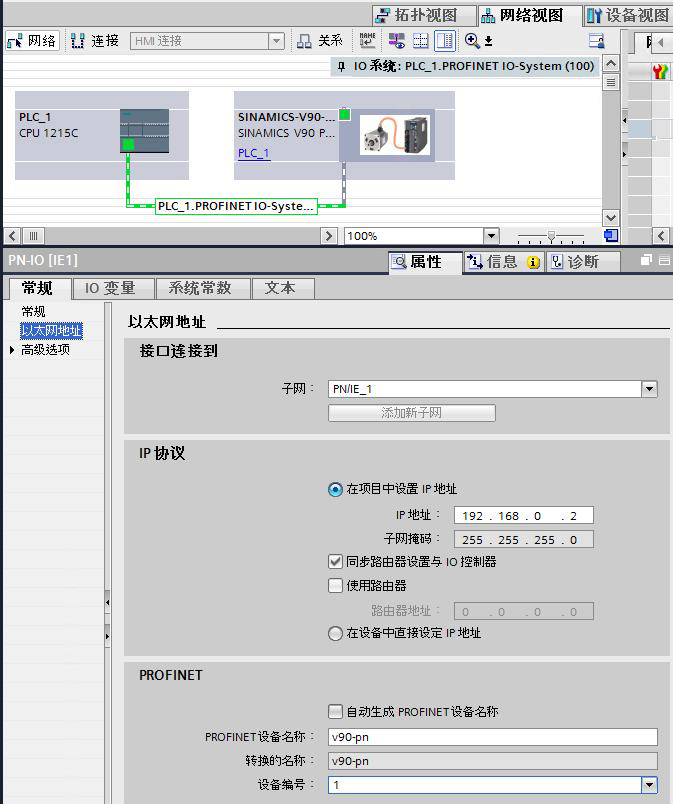

3.建立V90 PN 與PLC 的網絡連接,并分別設置S7-1200 及V90 PN 的IP 地址及設備名稱:

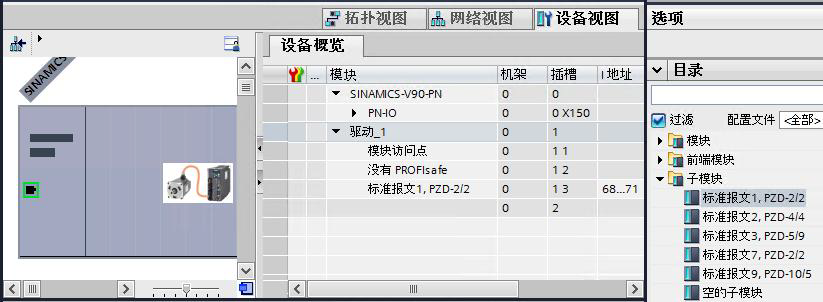

4.在V90 PN 的設備視圖中設置控制報文為標準報文1,雙擊硬件目錄子模塊中的標準報文1:


5.在OB1 中將DriveLib_S7_1200_1500 中的SINA_Speed(FB285)功能塊拖拽到編程網絡中(此功能塊只能與報文1 配合使用),進行速度控制:



6.SINA_SPEED 功能塊說明:

SINA_SPEED 功能塊說明:

輸入?yún)?shù):

輸入信號類型含義

EnableAxis BOOL =1,驅動使能

AckError BOOL 驅動故障應答

SpeedSp REAL 轉速設定值[rpm]

RefSpeed REAL 驅動的參考轉速[rpm],對應于驅動器中的

p2000 參數

ConfigAxis WORD 默認賦值為16#003F,詳細說明參看下表

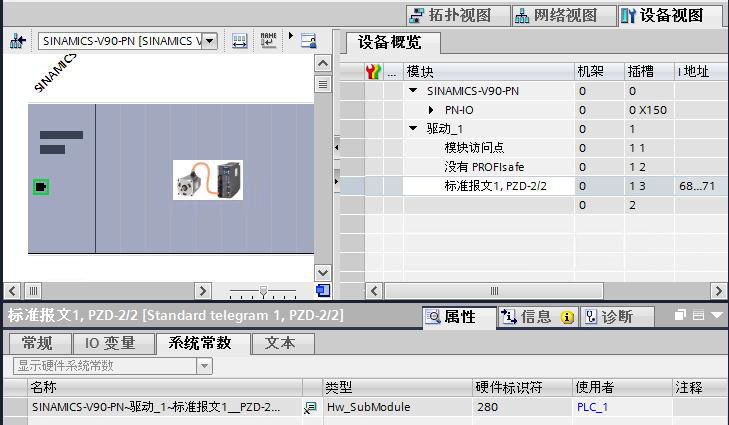

HWIDZSW HW_IO V90 設備視圖中報文1 的硬件標識符

ConfigAxis 的各位說明:

位默認值含義

位0 1 OFF2

位1 1 OFF3

位2 1 驅動器使能

位3 1 使能/禁止斜坡函數發生器使能

位4 1 繼續/凍結斜坡函數發生器使能

位5 1 轉速設定值使能

位6 0 打開抱閘

位7 0 速度設定值反向

位8 0 電動電位計升速

位9 0 電動電位計降速

輸出參數:

輸出信號類型含義

AxisEnabled BOOL 驅動已使能

LockOut BOOL 驅動處于禁止接通狀態

ActVelocity REAL 實際速度[rpm]

Error BOOL 1=存在錯誤

Status INT 16#7002:沒錯誤,功能塊正在執行

16#8401: 驅動錯誤

16#8402: 驅動禁止啟動

16#8600: DPRD_DAT錯誤

16#8601: DPWR_DAT 錯誤

DiagID WORD 通信錯誤,在執行SFB 調用時發生錯誤
