1.概述
S7-1200 系列PLC 可以通過PROFINET 與V90 PN 伺服驅動器搭配進行速度控制,PLC 進行啟停和速度給定,速度控制計算在V90 驅動器中,實現的方法主要有以下
兩種:
· 方法一、PLC 通過FB285(SINA_SPEED)功能塊,V90 使用1 號標準報文,進行速度控制。
· 方法二、不使用任何專用程序塊,利用報文的控制字和狀態字通過編程進行控制,V90 使用1 號標準報文,使用這種方式需要對報文結構比較熟悉。
2.V90 PN 配置要點:
使用調試軟件V-Assistant 對V90 PN 進行配置的要點如表2-1 所示。

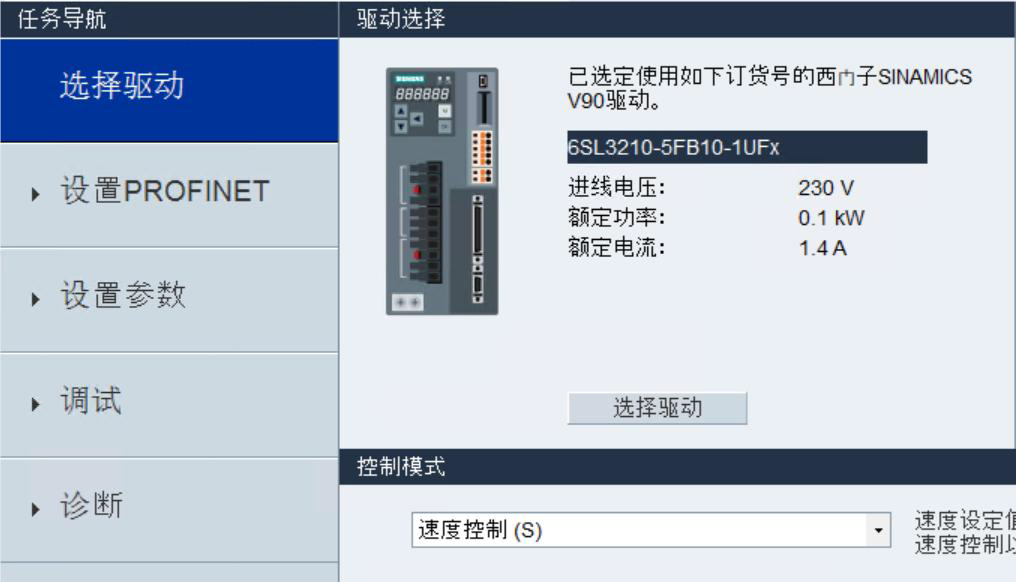

1.設置控制模式為“速度控制(S)”:

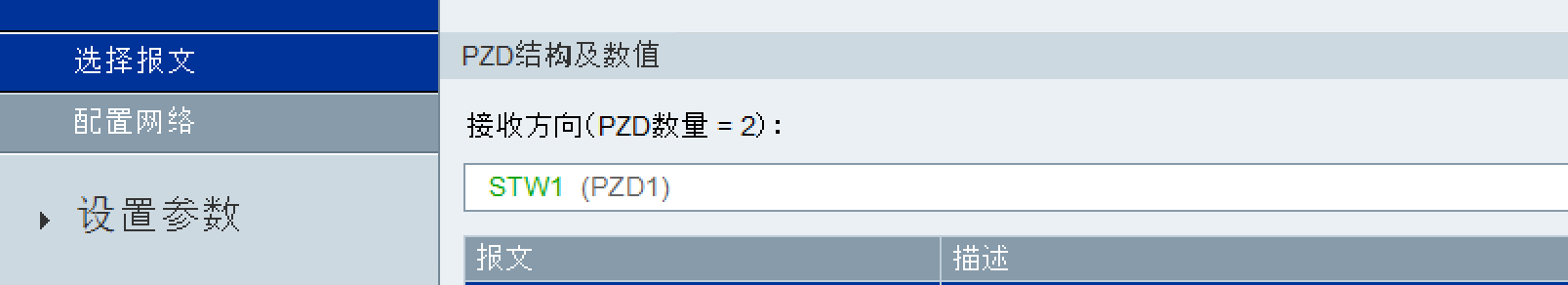

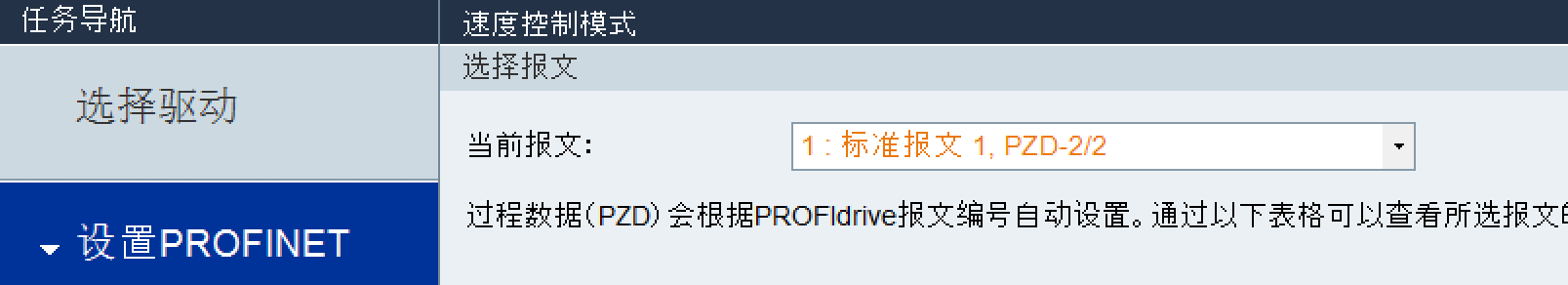

2.配置通信報文為標準報文1:

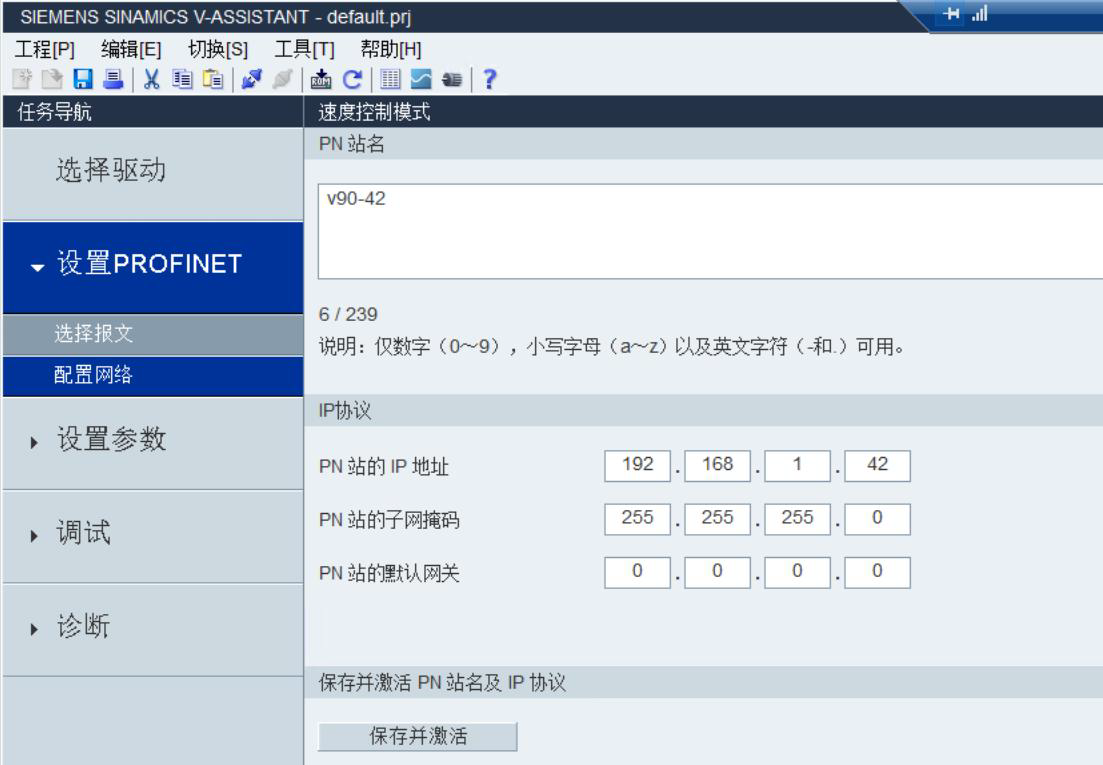

3.在線連接V90 后,點擊“設置PROFINET->配置網絡”,設置V90 的IP 地址及設備名稱:注意:設置的設備名稱一定要與S7-1200 項目中配置的相同。注意:參數保存后需重啟驅動器才能生效。
