V90支持速度控制方式,在此方式下V90接收來自S7-1500的+-10V模擬量速度給定信號,并把位置值通過RS422標準的脈沖信號反饋給S7-1500,在S7-1500中實現閉環位置調節。這種模式下V90本身不設置位置閉環。使能信號也需要S7-1500提供,這樣可以保證在S7-1500建立位置閉環的同時,把使能信號發給V90。
V90相關參數設置
本中使用SINAMICS V-ASSISTANT軟件來設置V90的參數。首先要設置V90操作模式為速度模式,即設置參數p29003為2。

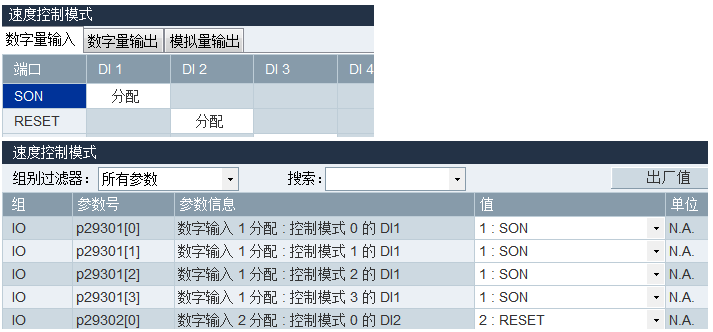

本例中使用V90的X8接口的DI1作為使能輸入,即設置參數p29301為1。

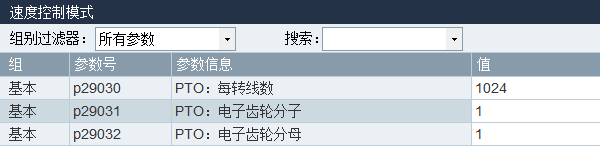

設置V90每轉線數,也就是電機每圈的脈沖個數。為了與S7-1500中的參數相相對性(四重評估,每轉步數4096),這里設置為1024。

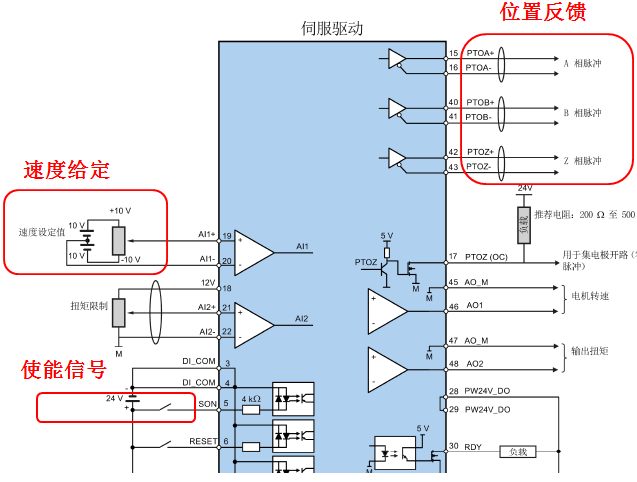

S7-1500與V90接線

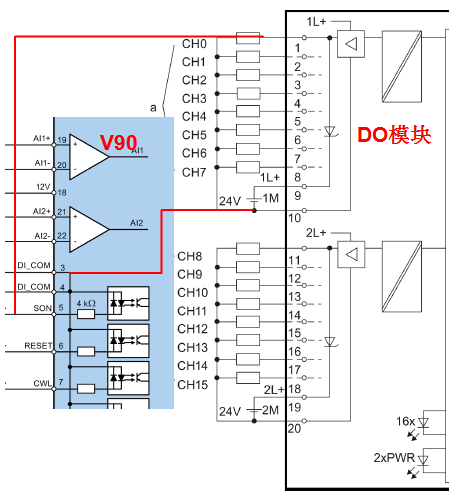

使能信號連接
在本例中針對DO模塊的第0通道,DO模塊的1端子與V90 X8接口的5端子相連、DO模塊的10端子與V90 X8接口的3端子相連。DO模塊的9端子和10端子分別要連接24V+和0V。其中DO模塊的10端子與V90 X8接口的3端子連接還起到兩個系統的等電位連接的作用。
速度給定連接
AO模塊輸出+-10V電壓信號,針對于第0通道1、2端子短接后連接V90 X8端口的19端子,3、4端子短接后連接V90 X8端口的20端子。

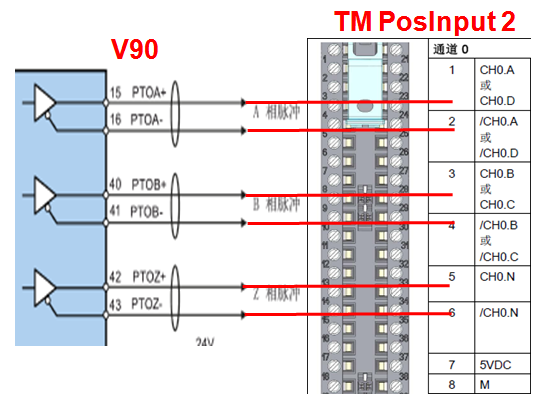

位置反饋連接
分別連接V90 X8端口的15、16端子到TMPosInput模塊1、2端子;40、41到3、4端子;42、43到5、6端子。
