S7-1500 與CU320-2PN 之間通過PROFINET IO 可進行周期性及非周期性數據通訊,使用S7 功能塊SFC14/SFC15,S7-1500PLC 通過PROFINET 周期性通訊方式可將控制字1(STW1)和主設定值(NSOLL_A)發送至驅動器,并從驅動器讀取狀態字(ZSW1)和實際值(NIST_A);使用S7 功能塊SFB52 / SFB53,可以實現非周期性數據交換,讀取或?qū)懭腧?qū)動器的參數。

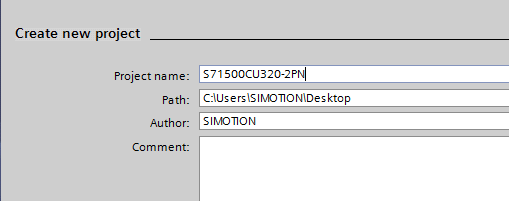

創建一個S7-1500 的新項目:

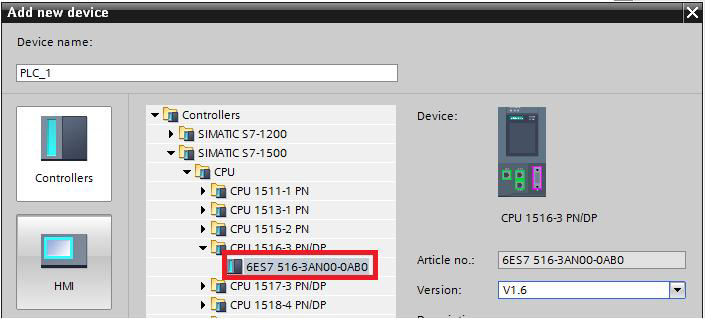

點擊“Add new device”后,選擇S7-1500 設備:

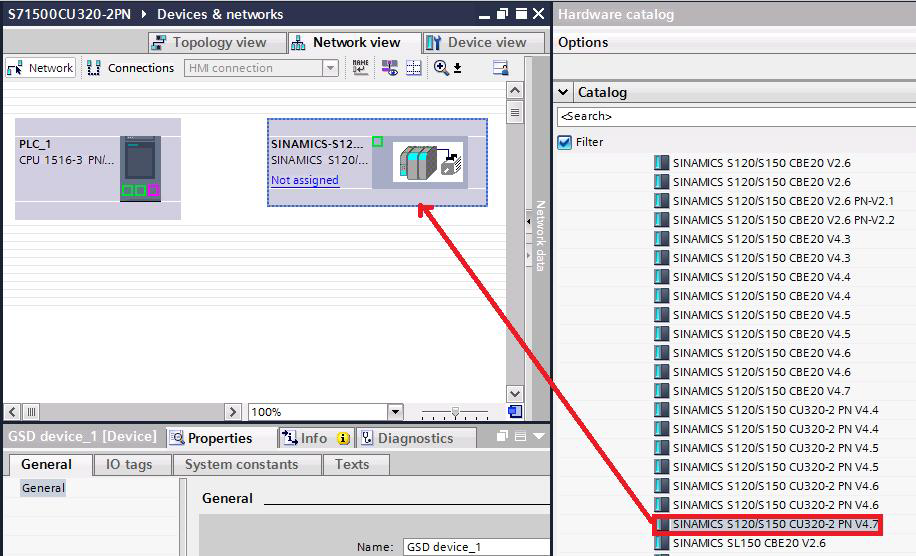

在網絡視圖中將CU320-2PN 拖入到畫面中:

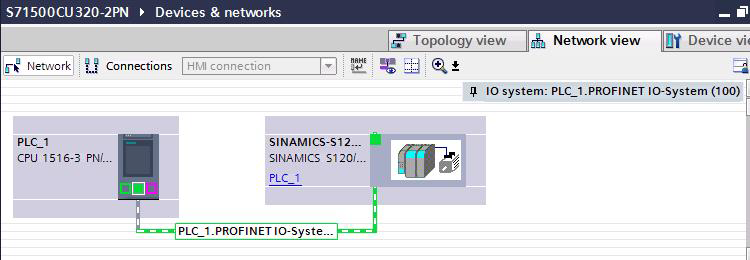

建立S7-1500 與CU320-2PN 的通訊網絡:

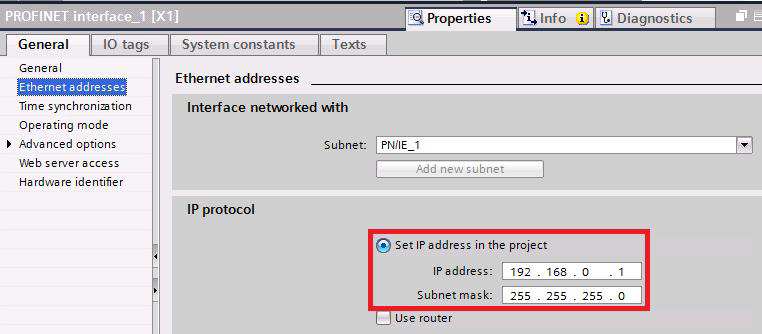

設置S7-1500 的IP 地址:

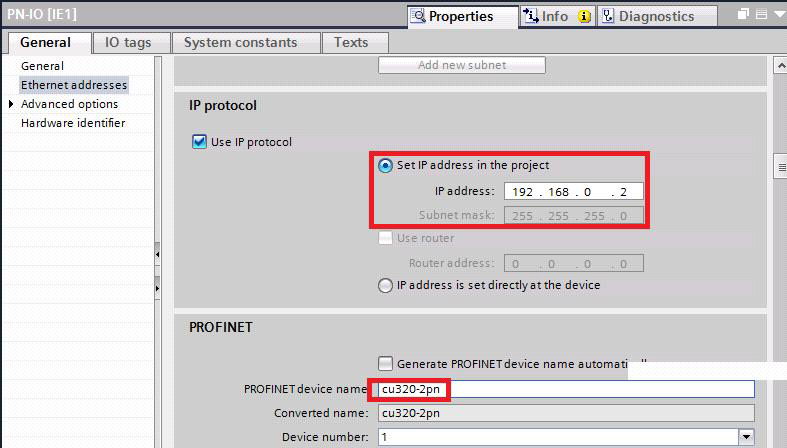

設置CU320-2PN 的Device name 及IP 地址:

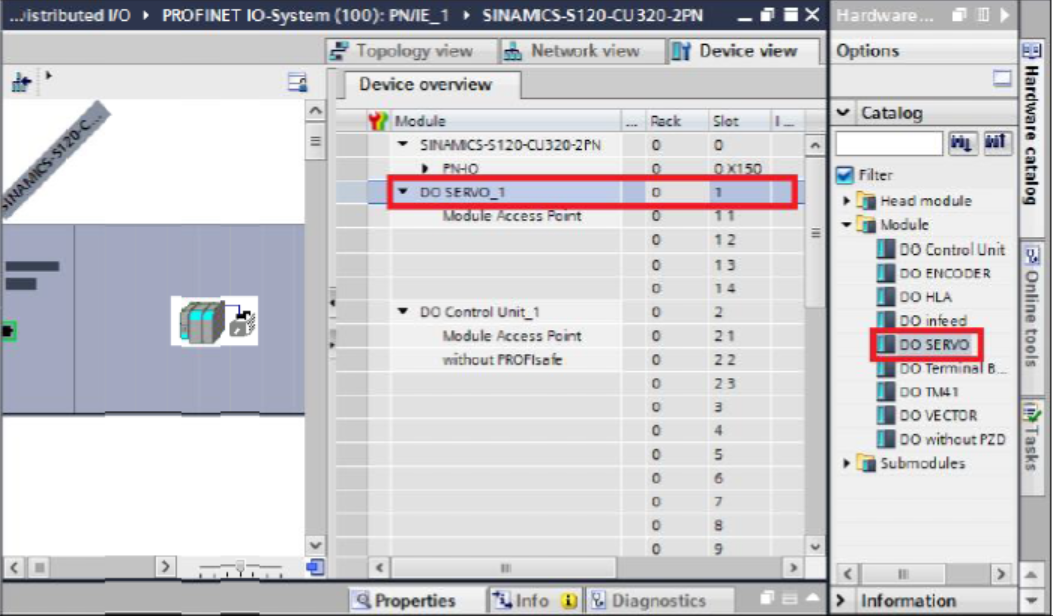

在設備視圖中雙擊為驅動對象添加通訊報文DO SERVO添加驅動對象

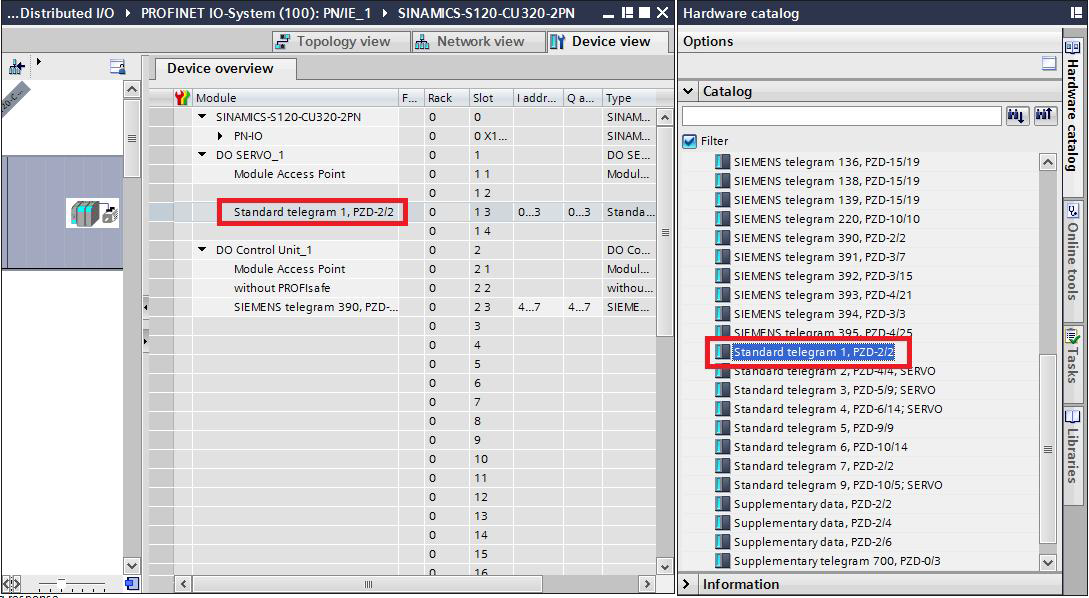

8.為驅動對象添加通訊報文DO SERVO

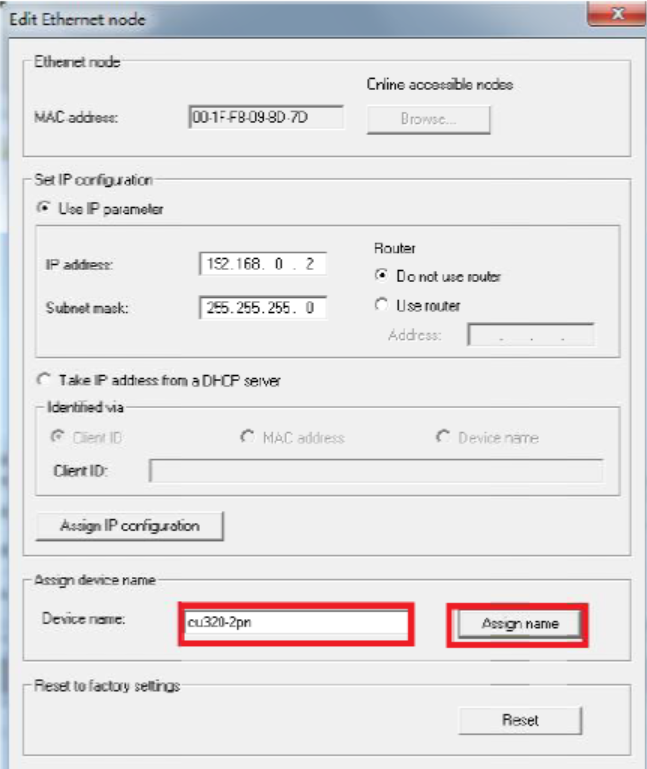

9.為CU320分配DEVICE NAME

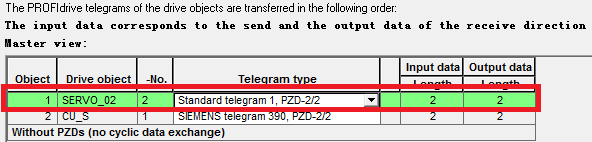

10.創建S120項目并設置通訊報文
