西門子S7-150與V90實現閉環運動控制硬件組態

發布時間:2019-08-24 來源:眾智博遠

S7-1500 運動控制功能支持旋轉軸、定位軸、同步軸和外部編碼器等工藝對象。并擁有軸控制面板以及全面的在線和診斷功能有助于輕松完成驅動裝置的調試和優化工作。

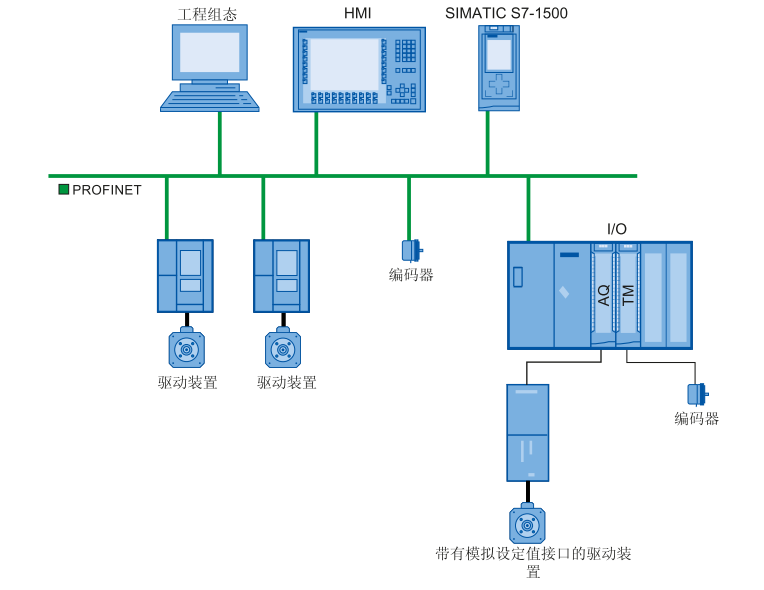

S7-1500支持多種連接方式。可以使用PROFIBUS DP和PROFINET IO連接驅動裝置和編碼器,也可以使用模擬量輸出模塊(AQ)連接帶模擬設定值接口的驅動裝置并通過工藝模塊(TM),讀出編碼器的信息。本文中所涉及的例子就是使用第二種方式。


SINAMICS V90是西門子推出的一款小型、高效便捷的伺服系統,可以實現位置控制、速度控制和扭矩控制。

使用V90的速度控制功能可以與S7-1500運動控制功能配合使用,接收S7-1500模擬量模塊發出的+-10V模擬量信號做為速度給定,并通過PTO功能反饋位置信號給S7-1500,在S7-1500PLC中實現閉環位置控制。

組態硬件配置

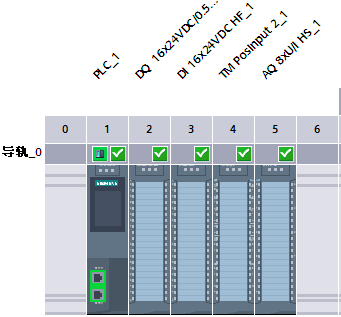

由于需要模擬量輸出信號來控制速度給定,并接收來自V90的脈沖反饋信號,所以S7-1500系統中至少要配置1塊模擬量輸出模塊和1塊高速計數模塊,考慮到V90給出的位置反饋信號是5V差分信號,S7-1500系統中也要配置能夠接收5V差分信號的高速計數模塊。還需要1塊數字量輸出模塊來為V90提供使能信號。



組態工藝對象

驅動裝置組態

首先在工藝組態中添加一個定位軸。

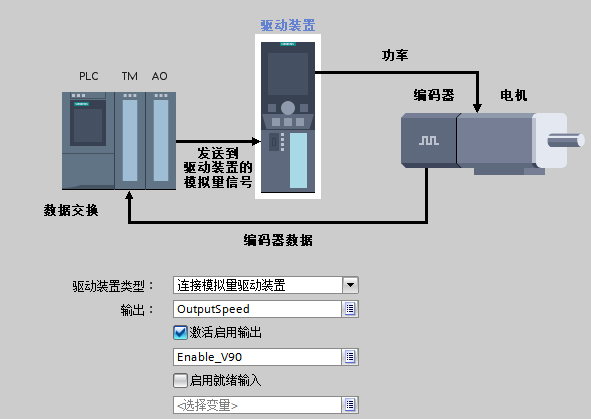

由于V90接收的是+-10V模擬量信號,所以模擬量輸出模塊也要設置輸出范圍為+-10V。驅動裝置類型選擇“連接模擬量驅動裝置”并在“輸出”后面選擇模擬量輸出的變量名稱。為了在PLC內激活使能時(如激活MC_Power功能塊Enable管腳)能夠把使能信號傳遞給V90,勾選激活啟用輸出,并且選擇輸出變量名稱。

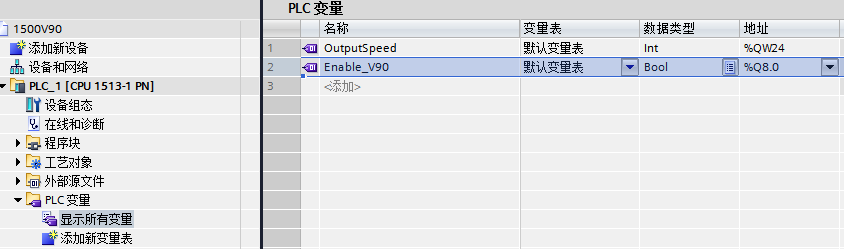

需要注意的是輸出只能選擇變量名稱而不能選擇絕對地址,所以必須提前定義好變量名稱。

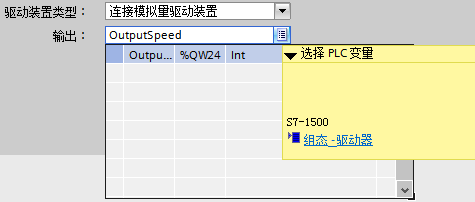

只有定義好的變量名稱才能在選擇PLC變量時顯示出來


位置反饋組態

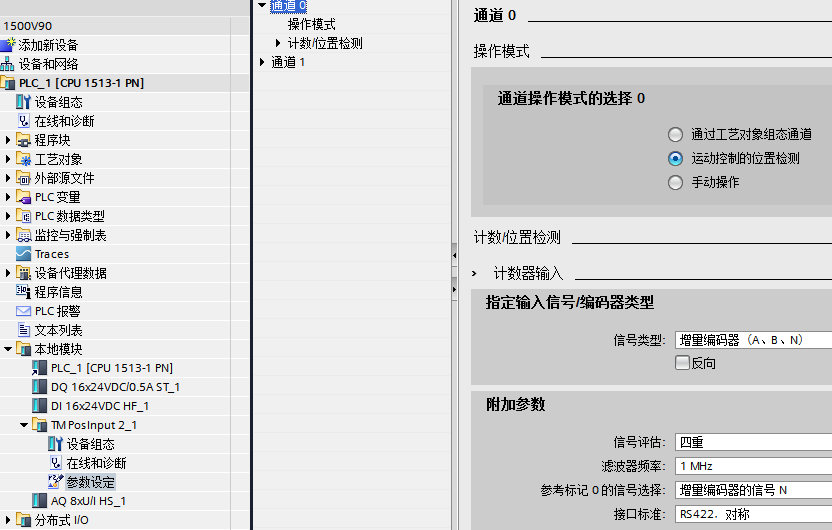

在本地模塊的TM PosInput2_1中選擇參數設定。

設置通道操作模式為運動控制的位置檢測(必須這樣設置,才能在隨后的編碼器連接中選擇高速計數模塊TM PosInput2_1及其通道號)。編碼器信號類型選擇增量編碼器(A、B、N),反向選擇暫不勾選,如果在調試時PLC給出的速度給定方向與編碼器反饋方向相反,就可以勾選反向來校正編碼器反饋方向。

建議信號評估選擇四重,這樣可以增加位置反饋信號的精度。由于V90可以提供信號N(0脈沖信號),所以參考標記0的信號選擇增量編碼器的信號N。接口標準選擇RS422、對稱

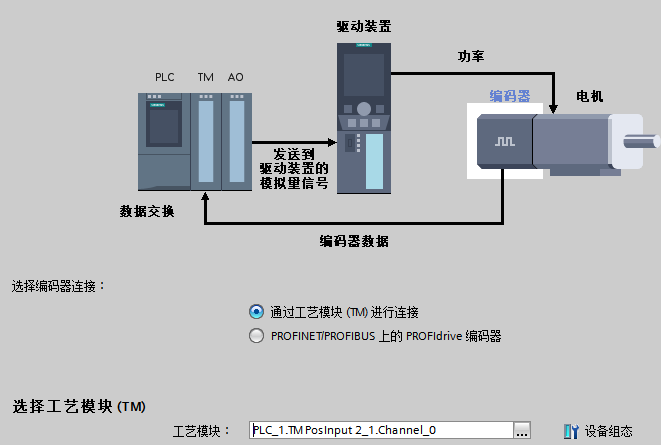

組態編碼器連接時選擇通過工藝模塊(TM)進行連接,并且在選擇工藝模塊中選擇高速計數器通道0。

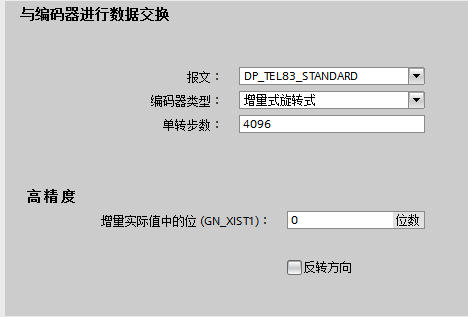

編碼器類型選擇增量式旋轉式。單轉步數填寫V90每轉輸出脈沖個數的4倍(信號評估選擇了四重),這里填寫4096(4*1024)。增量實際值中的位填寫0。
