本文以采用1個315-2PN/DP,1個S7-200 SMART PLC為例,介紹它們之間的S7通信。

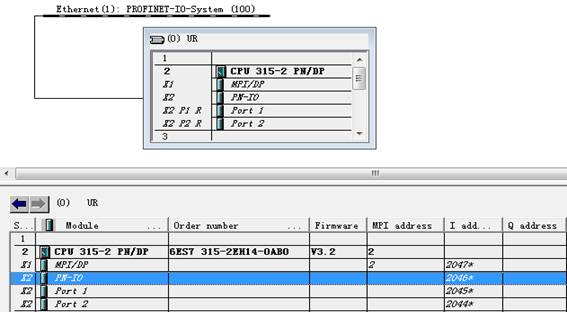

在STEP7中創建一個新項目,項目名稱為S7-300-SMART。插入1個S7-300站,在硬件組態中插入CPU 315-2 PN/DP。如圖4所示。
圖4 STEP7 項目中插入S7-300站點

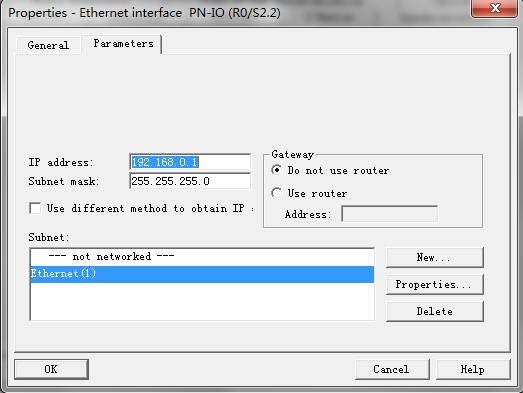

設置CPU 315-2PN/DP的IP地址:192.168.0.1,如圖5所示。硬件組態完成后,即可下載該組態。
圖5 設置CPU PN IP地址

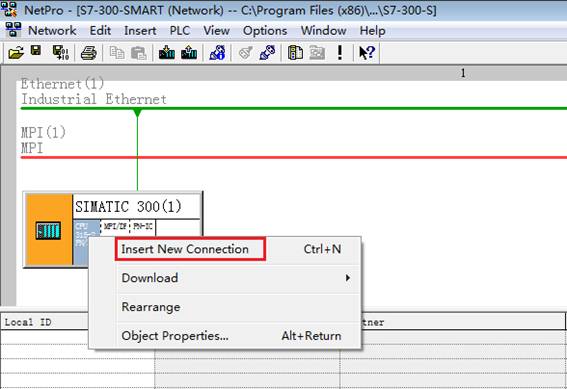

打開“NetPro”設置網絡參數,選中CPU 315-2PN/DP,在連接列表中建立新的連接。步驟如圖6所示。
圖6 NetPro組態視圖中插入新連接

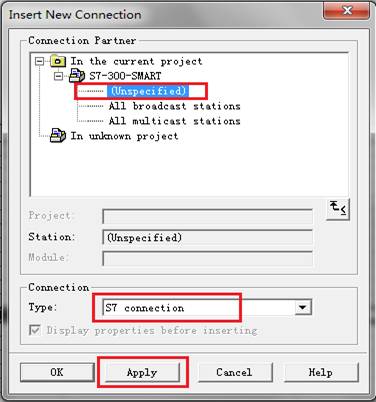

選擇 Unspecified 站點,選擇通訊協議 S7 connection,點擊 Apply,如圖7所示。
圖7 組態新連接

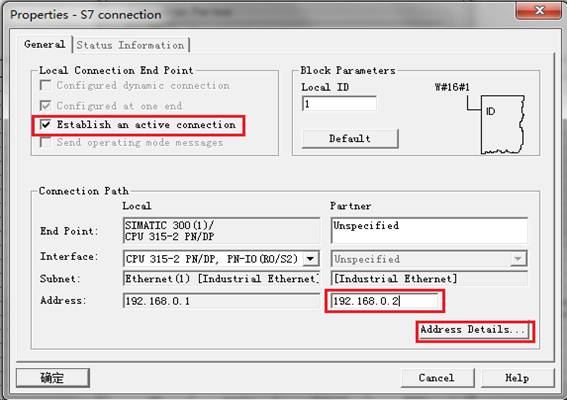

在彈出的S7 connection屬性對話框中,勾選 Establish an active connection,設置Partner address:192.168.0.2(S7-200 SMART PLC IP 地址),如圖8所示。
圖8 設置S7連接參數

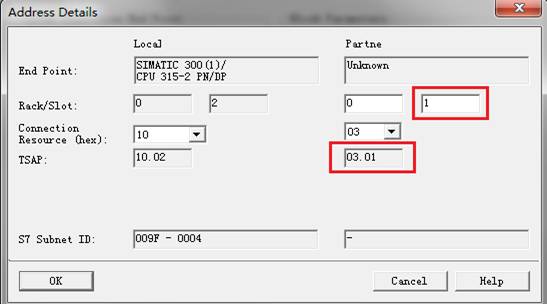

點擊 "Address Details" ,再?gòu)棾鰜?lái)的對話框設置 Partner 的 Slot 為1,如圖9所示。點擊 OK即可關閉該對話框。
圖9 設置“address details”參數

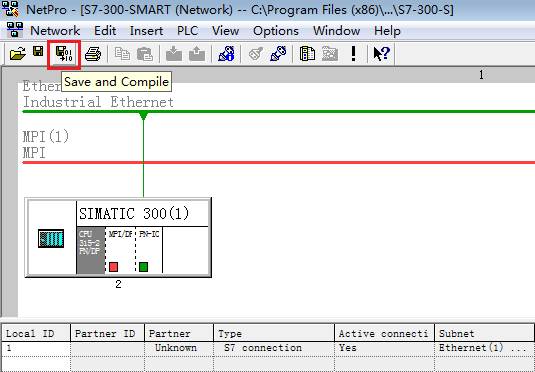

網絡組態創建完成后,需要編譯,如圖10所示。
圖10 保存并編譯連接

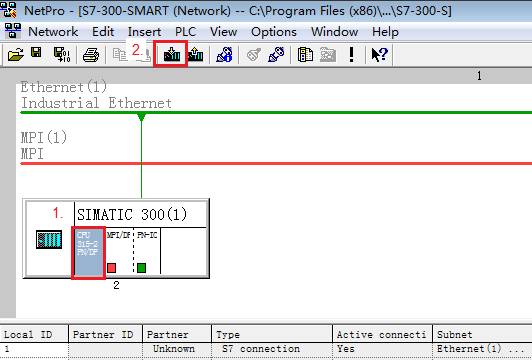

網絡組態編譯無錯,鼠標先點擊 CPU 315-2PN/DP ,然后點擊下載按鈕下載網絡組態,步驟如圖11所示。
圖 11 下載組態連接
