西門子S7-300/400與S7-200SMART之間的以太網S7通信-通信介紹

發布時間:2019-08-24 來源:眾智博遠

S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET網絡的一種優化的通信協議,主要用于S7-300/400PLC之間的通信。
經過測試發現S7-300/400通過集成的PN口或CP343-1/CP443-1與S7-200 SMART PLC 之間的S7通信也是可以成功的, 但是需要S7-300/400側編程調用PUT/GET指令。

注意:
1.S7-200 SMART CPU 與S7-300/400 CPU 之間的S7通信未經西門子官方測試,本文檔僅供客戶測試使用,使用該種通信方式所產生的任何危險需要有客戶自己承擔!
2.S7-200 SMARTPLC V2.0 版本才開始支持PUT/GET通信,V1.0版本的CPU需要升級固件后方可支持PUT/GET。
3. S7-300/400若采用CP通信時,則需要采用Standard或Advanced類型通信模塊,CP343-1 Lean模塊不支持。
4.本文僅介紹S7-300集成PN口與S7-200 SMART CPU S7通信。

S7通信介紹

S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET網絡的一種優化的通信協議,主要用于S7-300/400PLC之間的通信。
S7-300/400通過以太網接口與S7-200 SMART PLC 之間的S7通訊經過測試是可以成功的,但是需要S7-300/400側編程調用PUT/GET指令,見表1所示。
表 1 PUT和GET :

S7-400S7-300描述簡要描述
SFB 14FB 14讀數據單邊編程讀訪問。
SFB 15FB 15寫數據單邊編程寫訪問。

S7-300/400根據使用通信接口(集成的PN口或CP343-1/CP443-1)不同,調用的功能塊來源也不同。

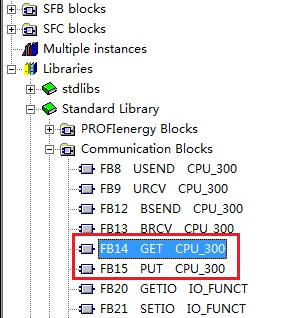

通信接口為S7-300 集成PN接口時,需要使用Standard Library中PUT/GET指令,如圖1所示。

圖1 S7-300PN接口需采用Standard Library

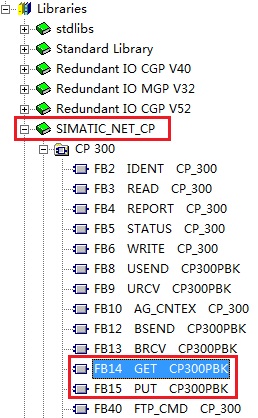

通信接口為S7-300 CP通信模塊時,需要使用SIMATIC_NET_CP 庫中PUT/GET指令,如圖2所示。

圖2 S7-300 CP模塊接口需采用SIMATIC_NET_CP庫

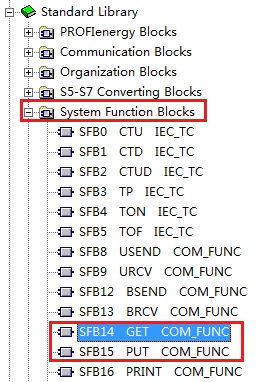

S7-400 CPU不區分通信接口,需要使用System Function Blocks 中的SFB14/SFB15指令塊,如圖3所示。

圖3 S7-400 需采用SFB程序塊
