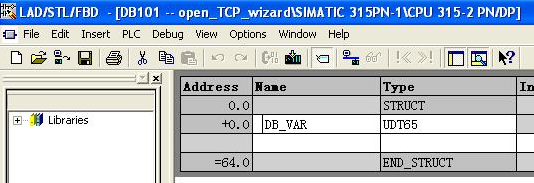

首先為Active端編寫程序。在SIMATIC 315PN-1的塊中創建DB101,定義一個變量DB_VAR,變量類型為UDT65。如圖15所示。
圖15
在OB1中依次調用FB65,FB63,FB64,FB66,如圖16,17,18,19所示:

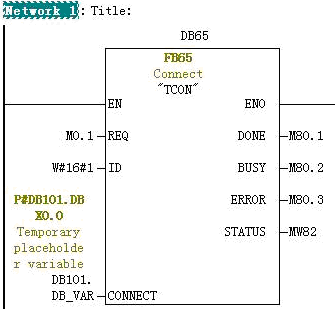

圖16
程序中的參數說明見表1
參數名 | 參數說明 |
REQ | 上升沿觸發建立通信連接 |
ID | 連接ID |
CONNECT | 與變量類型為UDT65的變量相連 |
DONE | 為1時,連接正確建立 |
BUSY | 為1時,正建立連接 |
ERROR | 為1時,有故障發生 |
STATUS | 故障代碼 |
表1 FB65參數說明

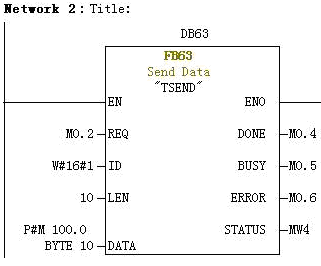

圖17
程序中的參數說明見表2
參數名 | 參數說明 |
REQ | 上升沿觸發 |
ID | 連接ID |
LEN | 數據發送的最大長度 |
DATA | 數據發送的區域 |
DONE | 為1時,連接正確建立 |
BUSY | 為1時,正建立連接 |
ERROR | 為1時,有故障發生 |
STATUS | 故障代碼 |
表2 FB63參數說明

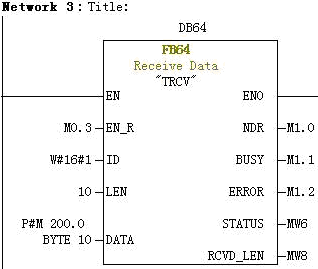

圖18
程序中的參數說明見表3
參數名 | 參數說明 |
EN_R | 為1時使能 |
ID | 連接ID |
LEN | 接收區域的長度 |
DATA | 接收數據區 |
NDR | 為1時,接收完成 |
BUSY | 為1時,正在接收 |
ERROR | 為1時,有故障發生 |
STATUS | 故障代碼 |
RCVD_LEN | 實際接收的數據長度 |
表3 FB64參數說明

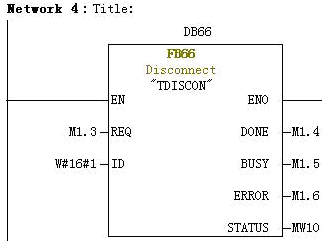

圖19
程序中的參數說明見表4
參數名 | 參數說明 |
REQ | 上升沿觸發 |
ID | 連接ID |
DONE | 為1時,斷開連接完成 |
BUSY | 為1時,正斷開連接 |
ERROR | 為1時,有故障發生 |
STATUS | 故障代碼 |
表4 FB66參數說明

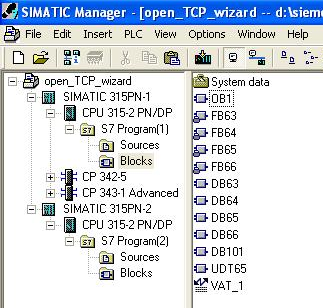

OB1編寫完成后,SIMATIC 315PN-1的程序塊如圖20所示:
圖20
同理,為SIMATIC 315PN-2站編寫程序,與SIMATIC 315PN-1類似,在DB101中定義數據類型為UDT65的變量,在OB1中調用FB65,FB63,FB64,FB66。將硬件組態和程序分別下到兩個S7300站中。

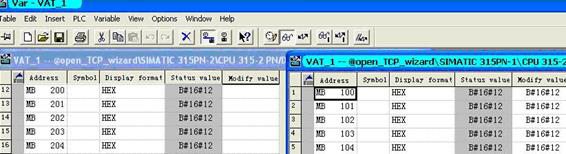

在cpu運行的情況下分別監控兩個站OB1的狀態。首先在兩個站的FB65中,將“REQ”置1,使連接建立。然后將SIMATIC 315PN-1 MB100-MB109賦值B#16#12,同時在SIMATIC 315PN-2站中將FB64的EN_R置1,接著在SIMATIC 315PN-1的FB63中,將M0.2設置上升沿信號,此時SIMATIC 315PN-2站的MB200-MB209接收到來自SIMATIC 315PN-1站的數據B#16#12,如圖21所示:
圖21
同樣的操作,將SIMATIC 315PN-2的MB100-MB109賦值B#16#03,SIMATIC 315PN-1的MB200-MB209接收到B#16#03,圖22所示。
圖22
