西門子S7-300PN CPU之間的TCP通信-配置

發布時間:2019-08-24 來源:眾智博遠

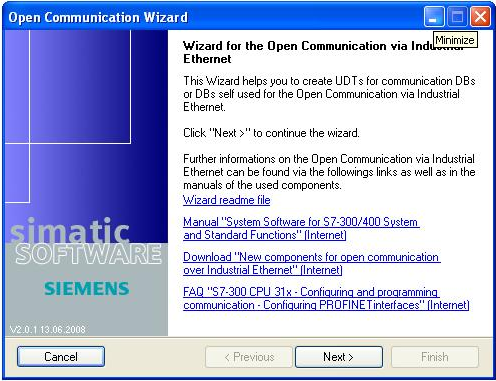

首先使用STEP7創建一個項目,名稱為open_TCP_wizard,建立兩個315PN/DP站。安裝并打開向?qū)А穆窂健伴_始àSimaticàOpen Communication Wizardà Open Communication Wizard”打開向?qū)А4蜷_后如圖3所示,點擊下一步:

3

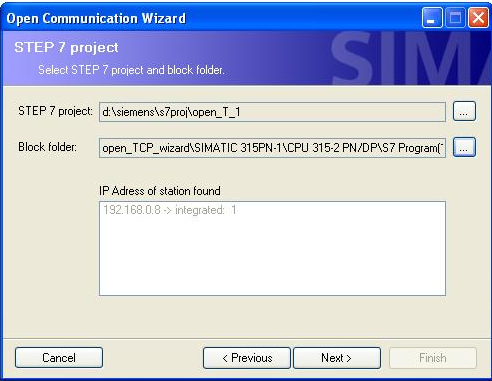

          在圖4中選擇STEP7項目以及塊文件夾,點擊下一步,如圖5所示:

4

5

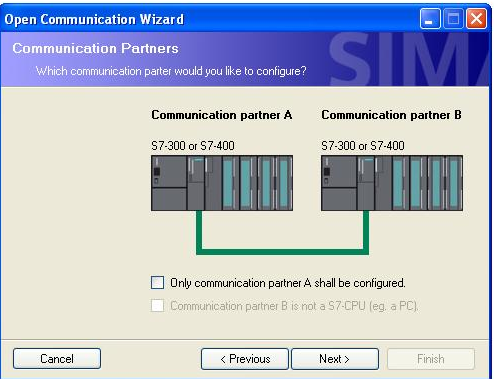

在圖5中選擇New, 然后點擊下一步,如圖6所示:

6

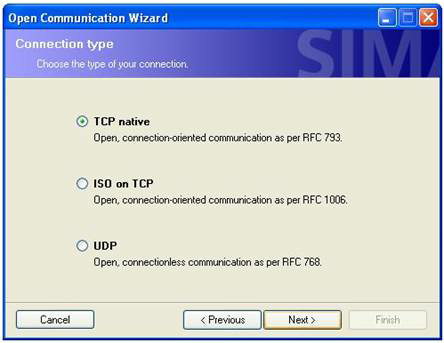

     在圖6中選擇TCP native, 點擊下一步,如圖7所示:

7

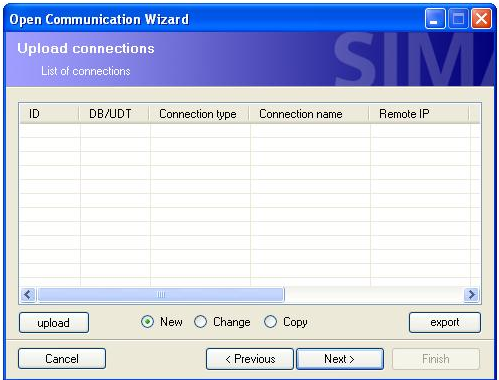

點擊下一步,如圖8所示:

8

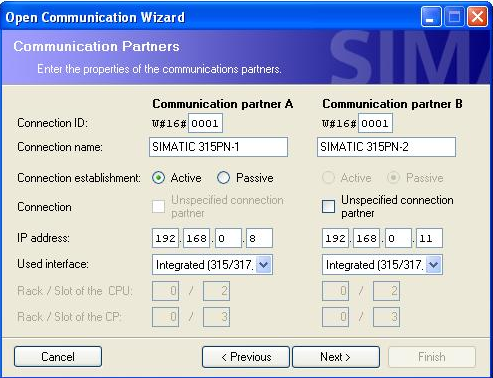

在圖8中設置兩個315PN/DP的“Connection ID”“Connection name ”“Connection establishment”“IP address”“Used interface”,在本例中,將partner A設置為Active,即為客戶端。Partner B設置為Passive,即為服務器端。對于“Unspecified connection partner”,如果選中,則服務器端不指定客戶端的IP地址;如果不選中,則服務器端指定客戶端的IP地址。點擊下一步,如圖9所示:

9

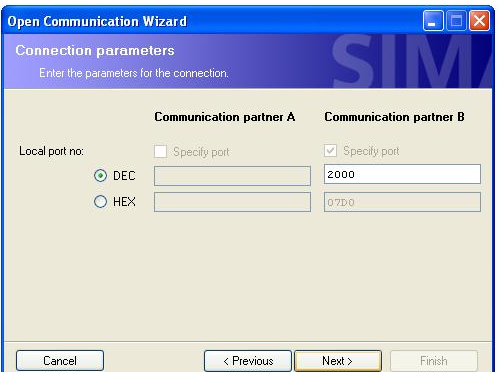

在圖9中設定partnet B的端口號,本例中設置為2000。點擊下一步,如圖10所示:

10

在圖10中分別定義用于TCP通信的數據連接結構的名稱UDT65, 以及在項目open_TCP_wizard中選擇塊文件夾。點擊下一步如圖11所示,再點擊下一步如圖12所示:

11

12

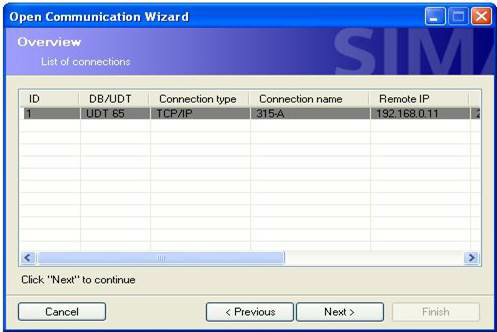

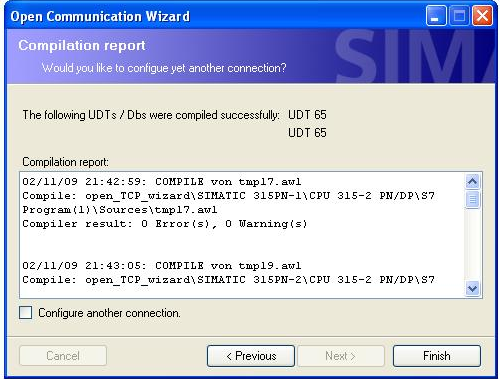

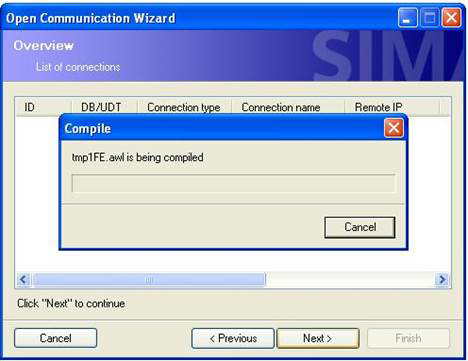

編譯無誤后如圖13所示:

13

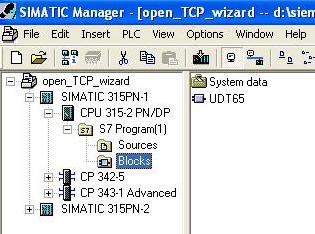

點擊Finish完成向?qū)У呐渲谩_@樣在項目open_TCP_wizard的塊中生成了UDT65, 如圖14所示。
