西門子S7-300/400PLC之間通過MPI網絡通訊設置-雙向通訊

發布時間:2019-08-24 來源:眾智博遠

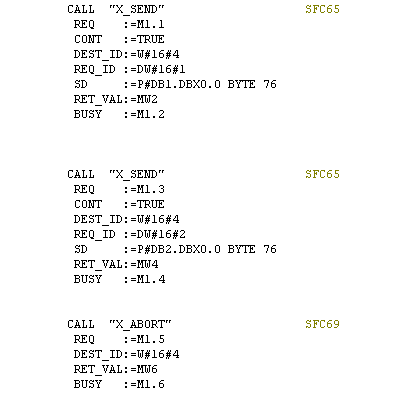

在通信的雙方都需要調用通信塊,一方調用發送塊,另一方就要調用接收塊來接收數據。這種通信方式適用S7-300/400 之間通信,發送塊是SFC65(X_SEND),接收塊是SFC66(X_RCV)。下面以舉例的形式說明通信實現的過程:在STEP7 中創建兩個站STATION1 CPU 416 MPI 站為2,STATION2 CPU315-2DP MPI 站號為4,2 號站發送2包數據給4 號站,4 號站判斷后放在相應的數據區中。在2 號站OB35 中調用SFC65,如果掃描時間太短,發送頻率太塊,對方?jīng)]有響應,將加重CPU 的負荷,在OB35 中調用發送塊,發送任務將間隔100MS 執行一次。

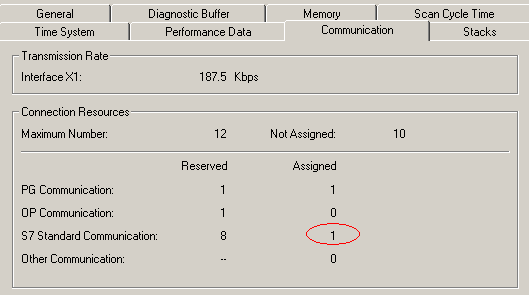

參數中REQ 為發送請求為1 時發送。CONT 為1 表示連續占用通信資源,為0 時,通信完成后釋放通信資源。DEST_ID 表示對方的MPI 地址。REQ_ID 表示一包數據的標識符,標識符自己定義,例子中兩包數據的標識符分別為“1”,“2”。SD 表示發送區,以指針的格式,例子中數據為DB1 中從DBX0.0 (DBB0) 以后76個字節,發送區大為76 個字節。RET_VAL 表示發送的狀態BUSY 為1 時發送中止。在這個例子中M1.1,M1.3 為1 時,CPU416 將發送標識符為“1”和“2”的包數據給4號站CPU315-2DP。用戶可能會問一個CPU 究竟可以和能幾個CPU 通信,這和CPU 的通信資源有關系,這也決定SFC 的調用的次數,在選項手冊中,常常可以看到“動態連接”的個數,這個數字與SFC 的調用有關,以上例作說明,M1.1,M1.3 為1 時,與4 號站的連接建立起來,反之4號站發送,2 號站接收同樣建立一個連接,也就是說兩個站通信,都需要發送和接收的情況下占用兩個動態連接。

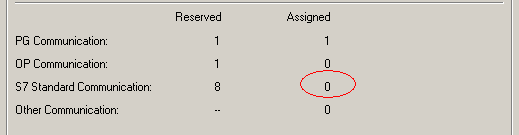

M1.1,M1.3 為0 時,建立的連接并沒有釋放,須調用SFC69 釋放連接,在上例中M1.5為1 時,與4 號站建立的連接斷開,如圖2 所示:


有的用戶編寫多個連接時,由于CPU 的資源有限,而不能通信,可以用這種方法檢測。在4 號站編寫接收程序如下:

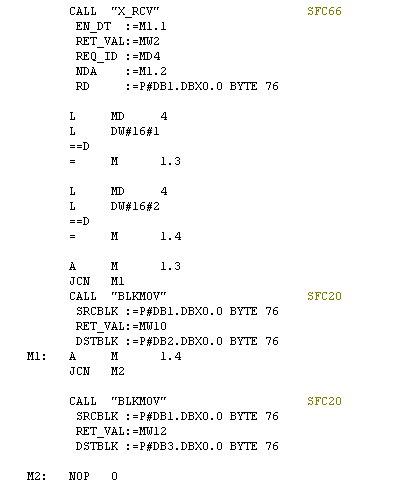

在OB1 中調用SFC66 (X_RCV),參數EN_DT 表示接收使能,RET_VAL 表示接收狀態字,REQ_ID 接收數據包的標識符,NDA 為1 時指示有新的數據包,為0 則沒有,RD 表示接收區,接收區放在DB1 中從DBB0 以后76 個字節中。例子中,接收塊只識別數據的標識符,而不管是哪一個CPU 發送的,接收從2 號站CPU416 發送的兩包數據,當標識符為“1” 時,M1.3 為1,復制接收區的數據到DB2 前76 個字節中(調用SFC20),當標識符為“2” 時,M1.4 為1,復制接收區的數據到DB3 前76 個字節中。
