西門子S7-1500plc與S7-300plcPN/IO設備通信-下載組態到站點

發布時間:2019-08-24 來源:眾智博遠

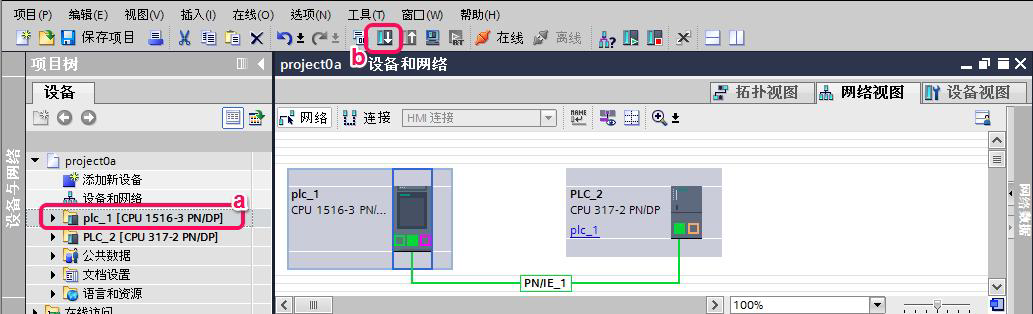

1. 在左側的項目樹中選中名稱為PLC_1 的PLC,點選下載按鈕,進入下載界面。

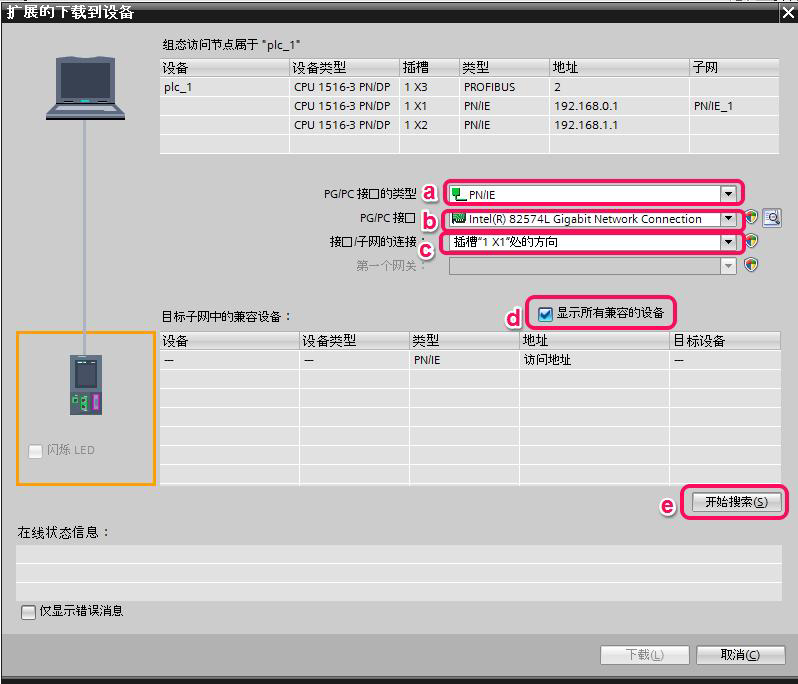

2. 在擴展的下載到設備界面中,順序選擇參數,在PG/PC 接口的類型下拉框中選擇PN/IE,PG/PC 接口下拉框中選擇連接CPU 的實際以太網卡,接口/子網的連接下拉框選擇CPU 連接的子網PN/IE_1,勾選顯示所有兼容的設備,點擊“開始搜索”按鈕,搜索網絡連接的兼容設備。

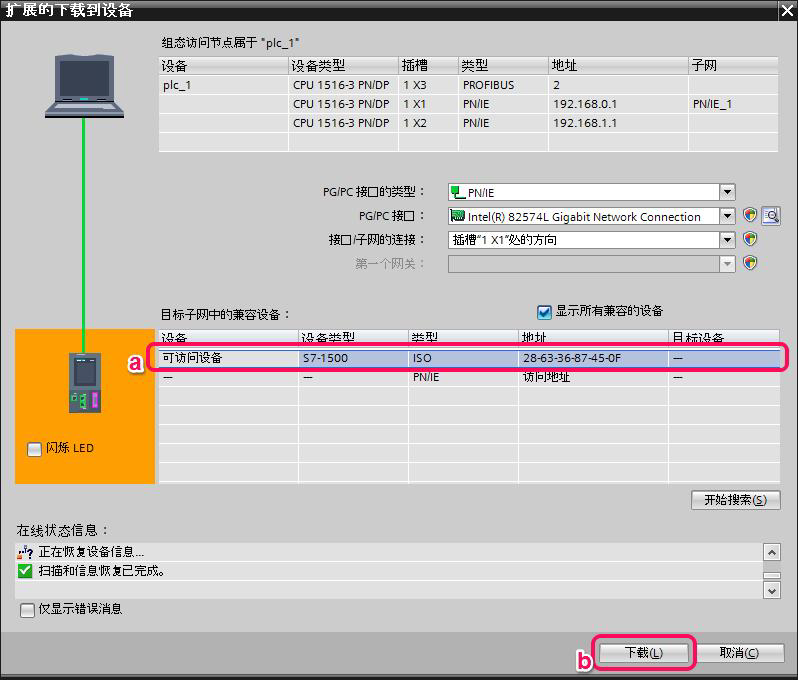

1. 在擴展的下載到設備界面中,從可訪問設備中選中對應的設備,點擊下載按鈕進行下載組態。


4.在下載預覽界面下,選擇一致性下載、全部覆蓋,出現下載準備就緒的提示后點擊下載按鈕。

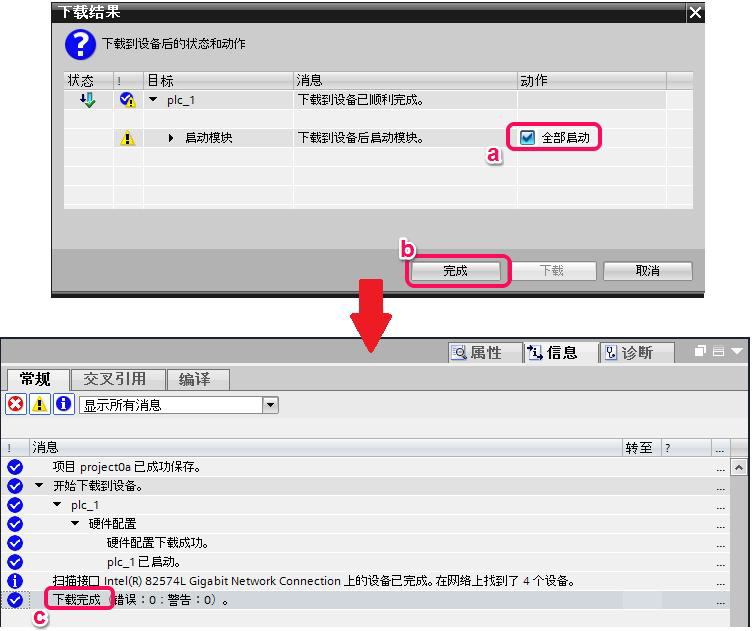

5.在完成下載后,如需啟動模塊則在下載結果窗口內選擇“全部啟動”選項,然后點擊完成按鈕關閉窗口,同時在信息欄內看到下載完成的提示。

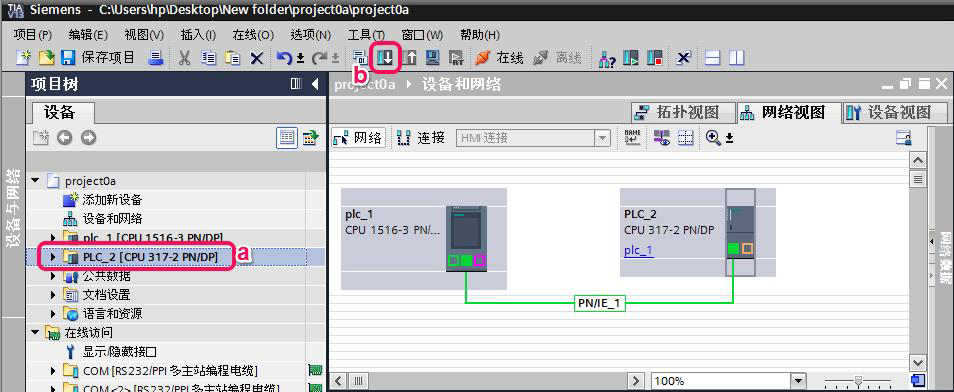

6. 在左側的項目樹中選中名稱為PLC_2 的PLC,點選下載按鈕,進入下載界面。

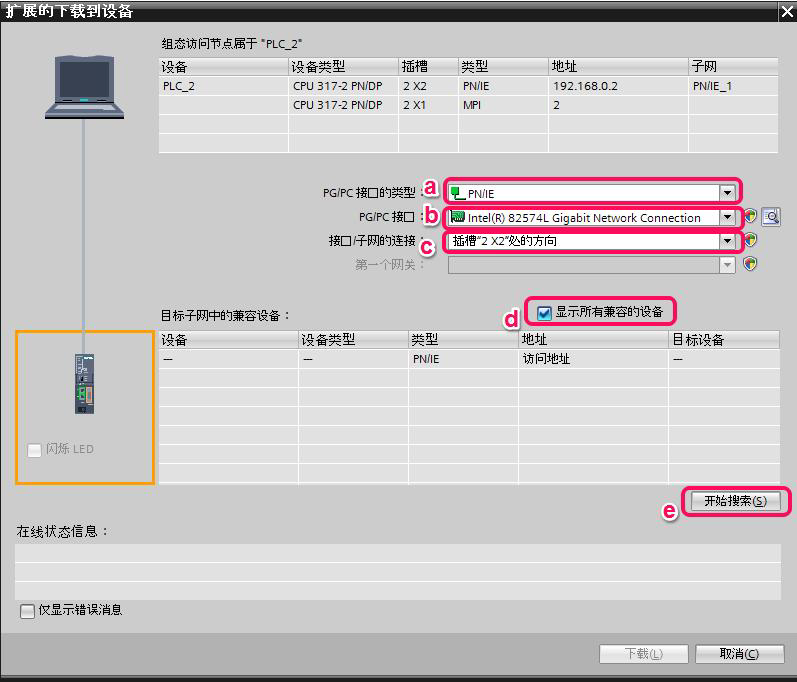

7. 在擴展的下載到設備界面中,順序選擇參數,在PG/PC 接口的類型下拉框中選擇PN/IE,PG/PC 接口下拉框中選擇連接CPU 的實際以太網卡,接口/子網的連接下拉框選擇CPU 連接的子網PN/IE_1,勾選顯示所有兼容的設備,點擊“開始搜索”按鈕,搜索網絡連接的兼容設備。

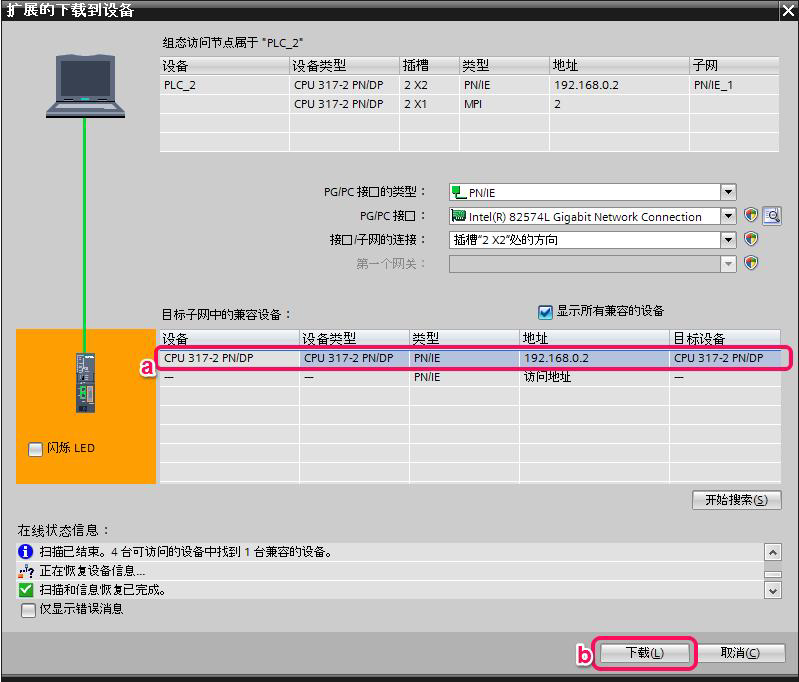

8.在擴展的下載到設備界面中,從可訪問設備中選中對應的設備,點擊下載按鈕進行下載組態。

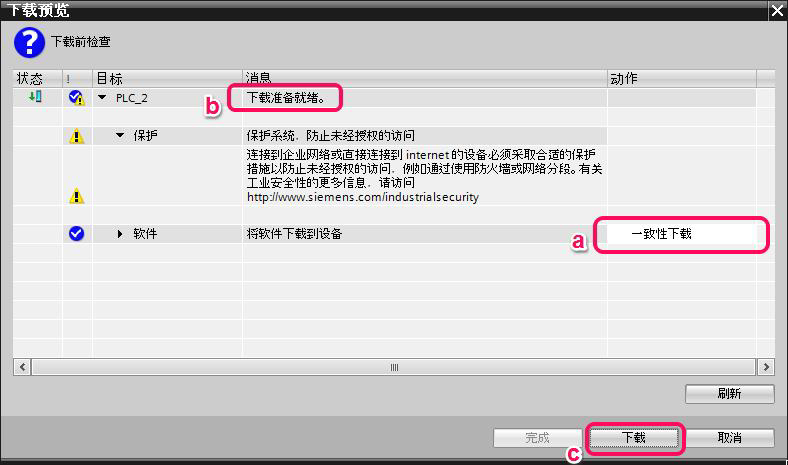

9.在下載預覽界面下,選擇一致性下載,出現下載準備就緒的提示后點擊下載按鈕。

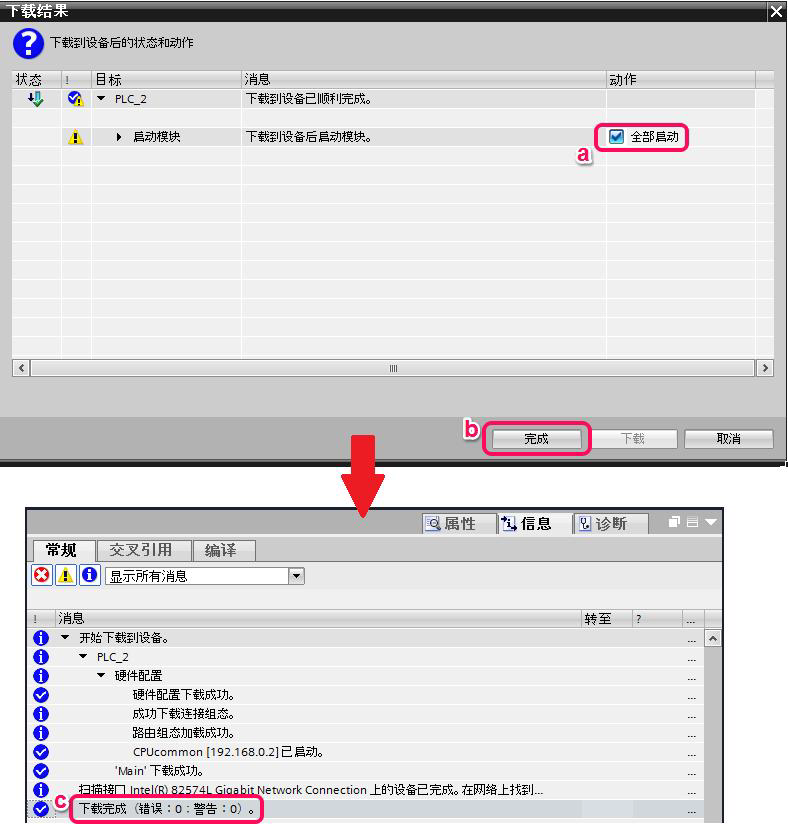

5.在完成下載后,如需啟動模塊則在下載結果窗口內選擇“全部啟動”選項,然后點擊完成按鈕關閉窗口,同時在信息欄內看到下載完成的提示。
