西門子S7-1500plc與S7-300plcPN/IO設備通信-創建項目

發布時間:2019-08-24 來源:眾智博遠

西門子S7-1500plc與S7-300plcPN/IO設備通信,PROFINET的CPU支持I device功能,即智能IO設備功能,也就是該P(yáng)N設備可以同時作為IO控制器和IO設備。一個PN智能設備功能不但可以作為一個智能處理單元處理生產工藝的某一過程,而且可以和IO控制器之間交換過程數據,因此,智能設備作為一個IO設備連接一個上層IO控制器,智能設備的CPU通過自身的程序處理某段工藝過程,相應的過程值發送至上層的IO控制器再做相關的處理。SIMATIC S7- 300 PN CPU與 S7-1500 CPU都集成了 PROFINET 接口,該接口具備連接 PROFINET總線的通信功能,可以通過組態與其它設備建立Profinet 智能設備通信

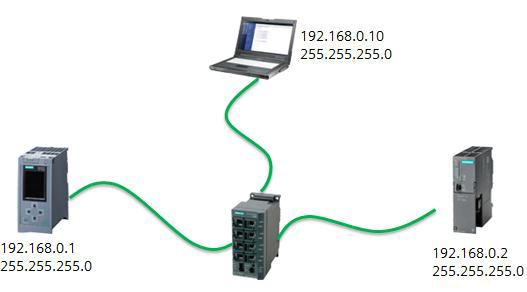

S7-300 PLC(192.168.0.1/24)與 S7-1500 PLC(192.168.0.2/24)通過交換機進行Profinet IO 智能設備通信。

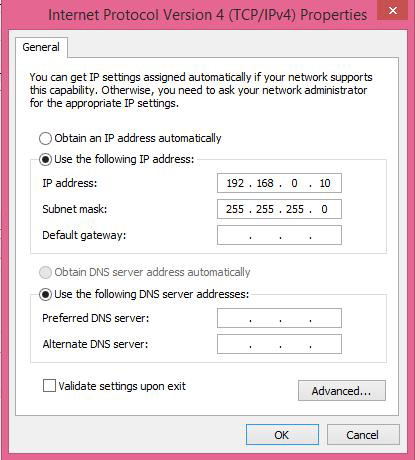

通過如下的步驟配置 PC 的 IP 地址:選擇電腦的“ 控制面板 > 網絡和共享 > 本地連接>屬性”打開 Internet ProtocolVersion 4(TCP/IPv4),設置PC 的 IP 地址。


創建 PLC 項目

在 STEP7 V15中創建一個項目并插入CPU 317 站。操作步驟如下:

  1. 雙擊桌面的TIA快捷圖標打開TIA Portal V15 軟件:

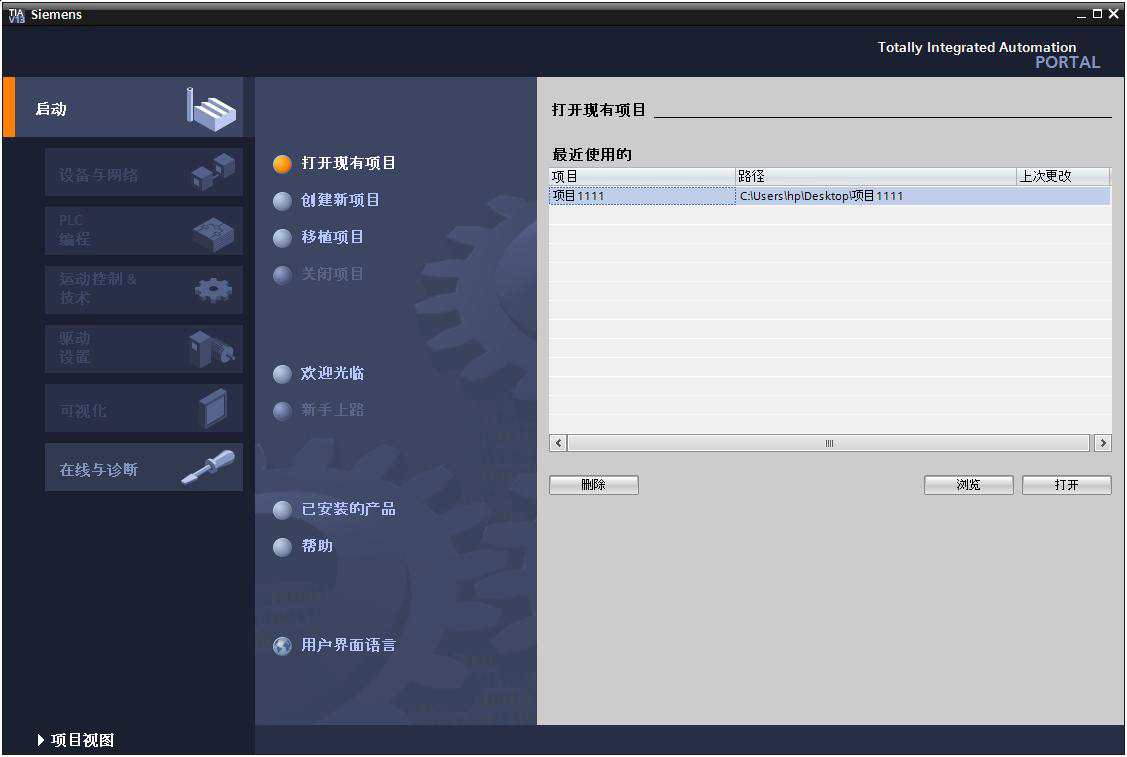

   2. 進入TIA Portal的Portal視圖

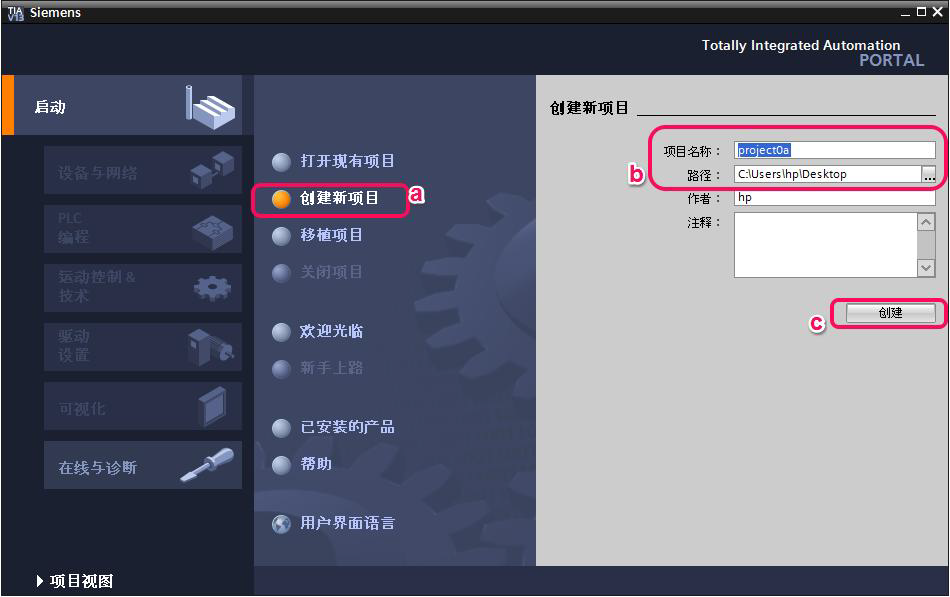

3. 選擇創建新項目,并填寫項目名稱和項目保存的路徑,并點擊“創建”按鈕。

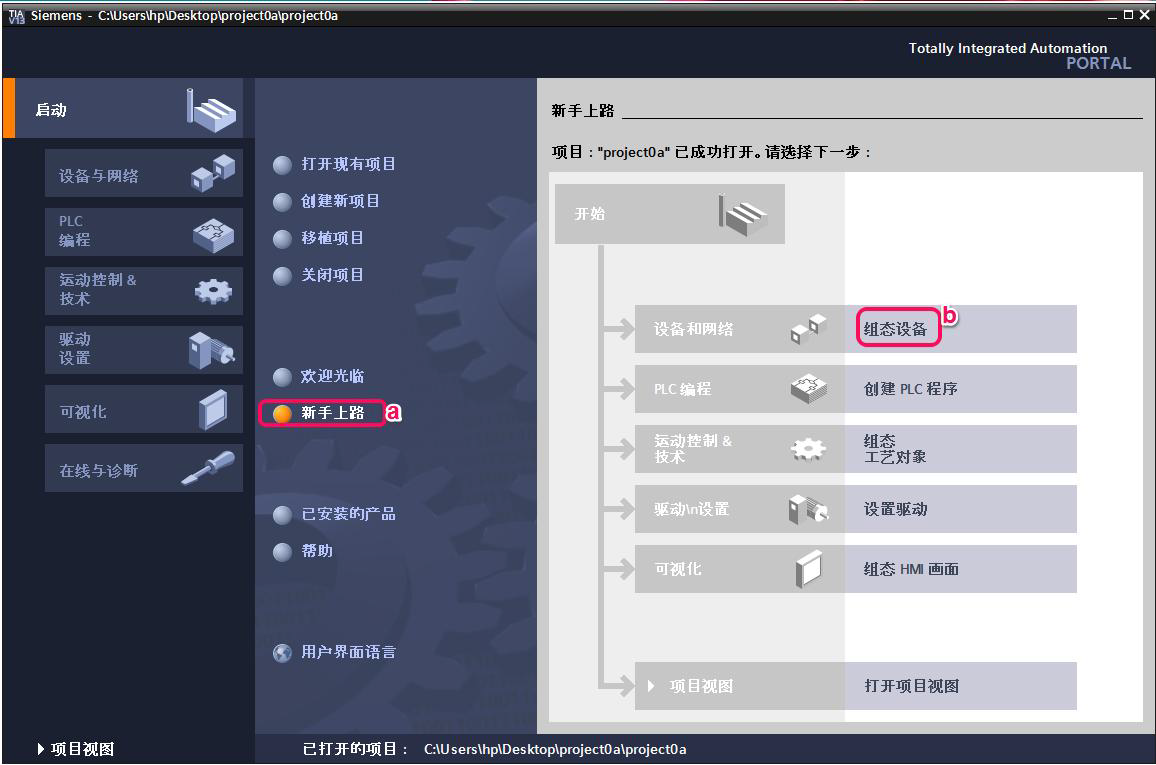

4. 進入“新手上路”,選擇“組態設備”菜單

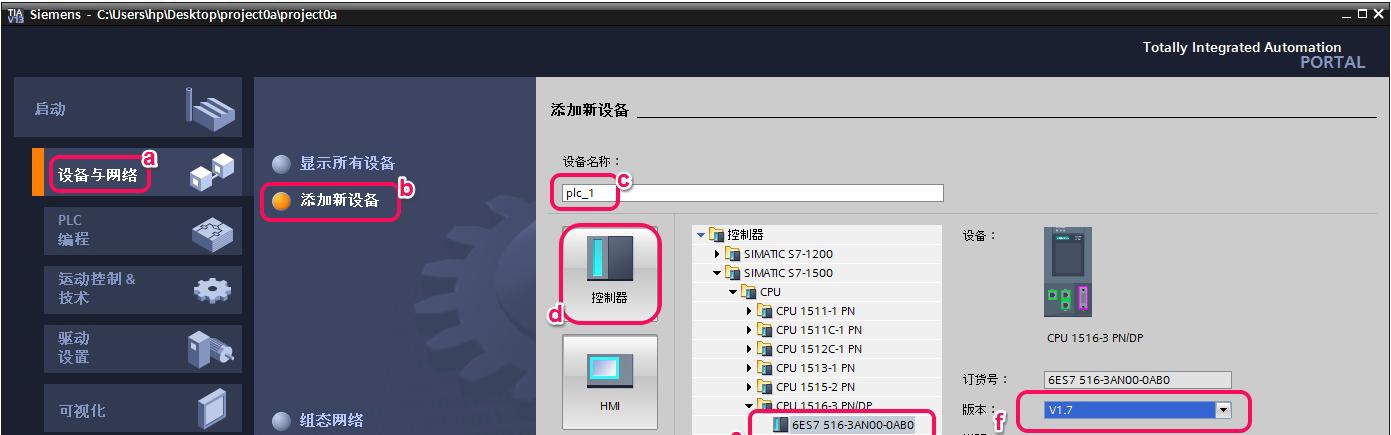

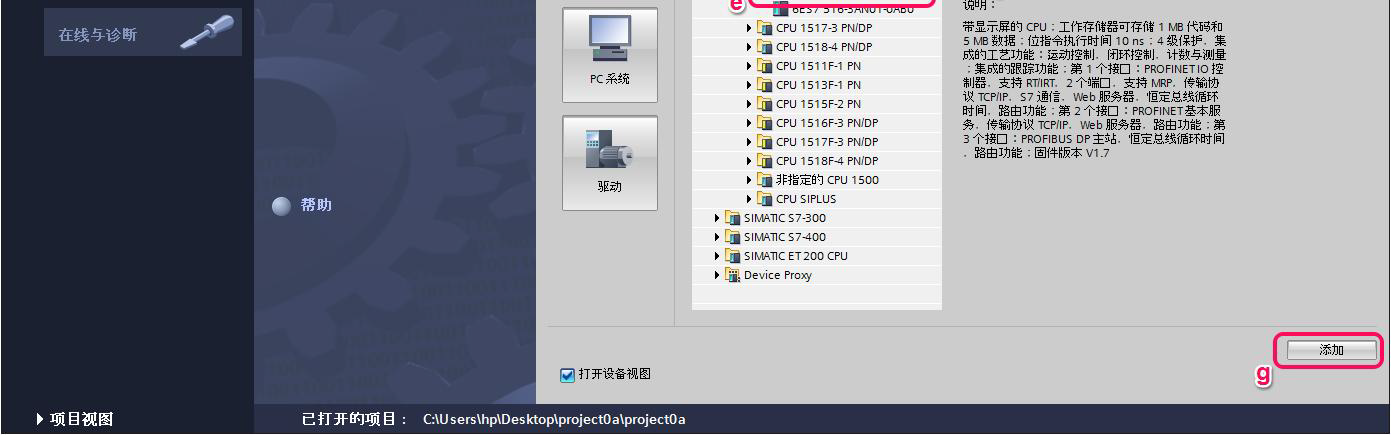

5. 進入設備與網絡菜單,選擇添加新設備菜單,填寫設備名稱,并依據產品訂貨號選擇相應控制器(同時要注意設備的版本號),點擊“添加”按鈕進入設備視圖。

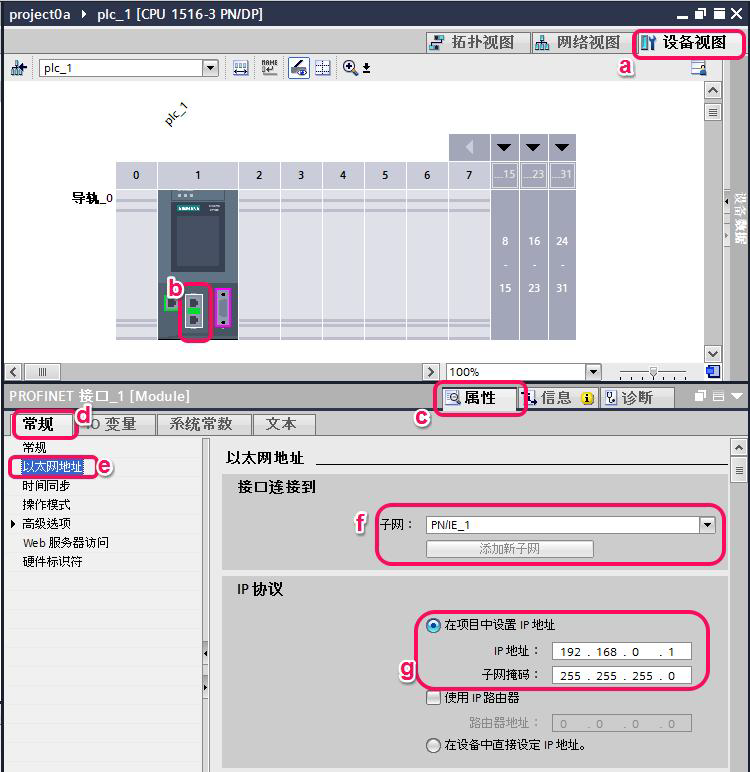

6. 在工作區的設備視圖下選中控制器的Profinet接口,在其屬性窗口下常規選項卡內的“以太網地址”項內,添加接口的以太網子網 PN/IE_1 和填寫接口的IP地址192.168.0.1/255.255.255.0 。

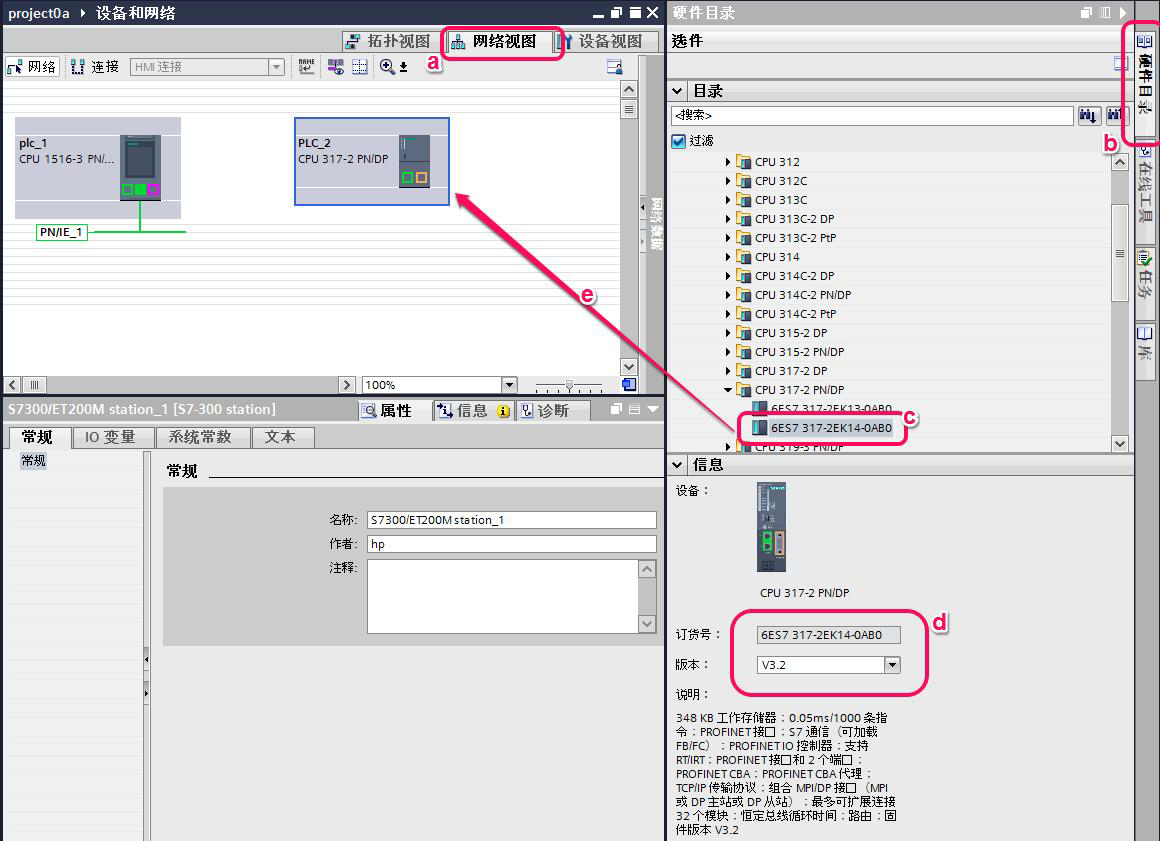

7. 進入工作區的網絡視圖,在右側硬件目錄下根據產品訂貨號和版本號選擇需要添加進項目的智能從站CPU,并將其拖拽到網絡視圖中。根據本例中使用的CPU,選擇 S7-1516 產品。


8. 選中PLC_2,點擊設備視圖,進入設備視圖的編輯界面。

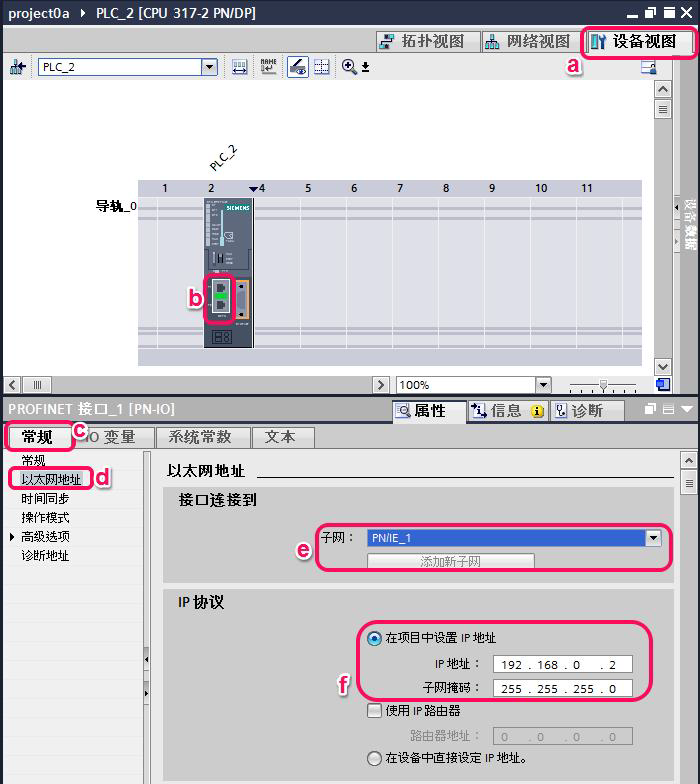

9. 在工作區的設備視圖下選中控制器的Profinet接口,在其屬性窗口下常規選項卡內的“以太網地址”項內,添加接口的以太網子網 PN/IE_1 和填寫接口的IP地址192.168.0.2/255.255.255.0來設置PLC_2的IP地址

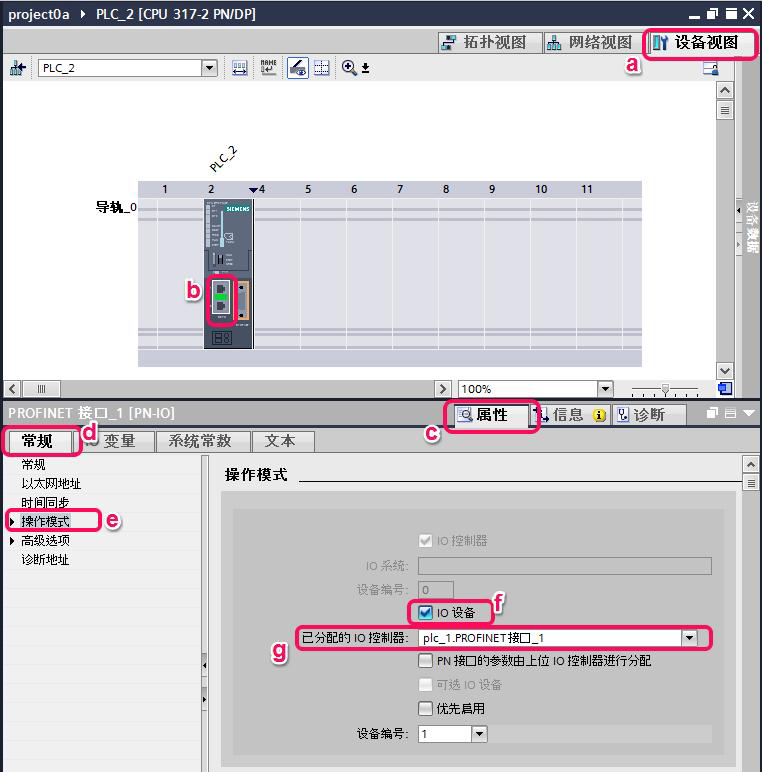

10. 在設備視圖下,使能S7-300的IO設備功能,并分配控制器。

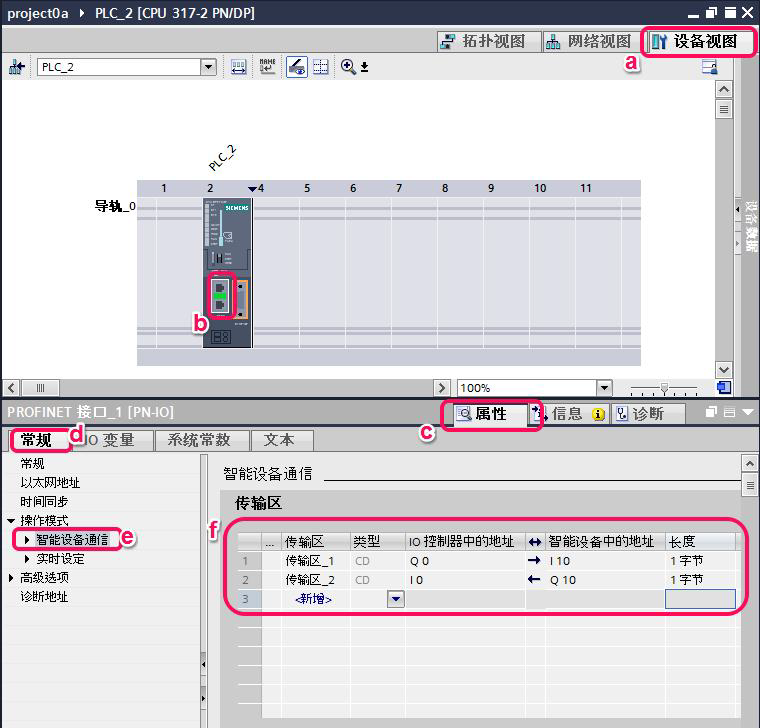

11. 在設備視圖下,分配S7-300的智能設備通訊傳輸區,輸入和輸出區各分別組態一個字節。

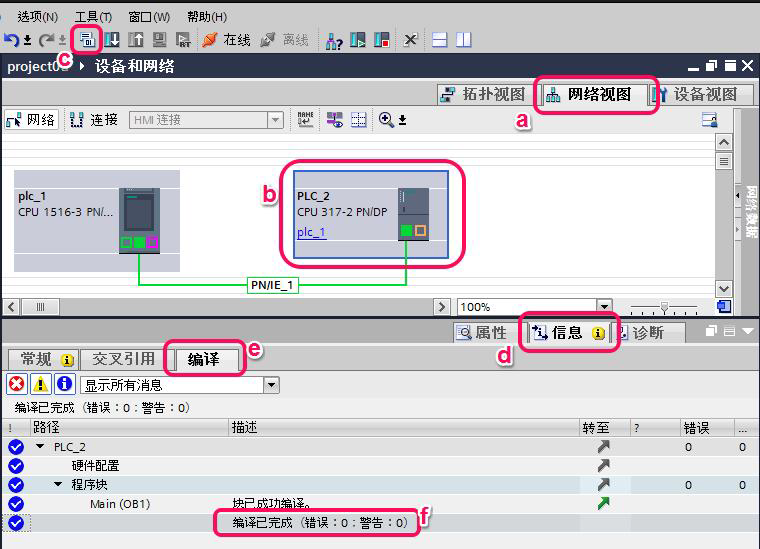

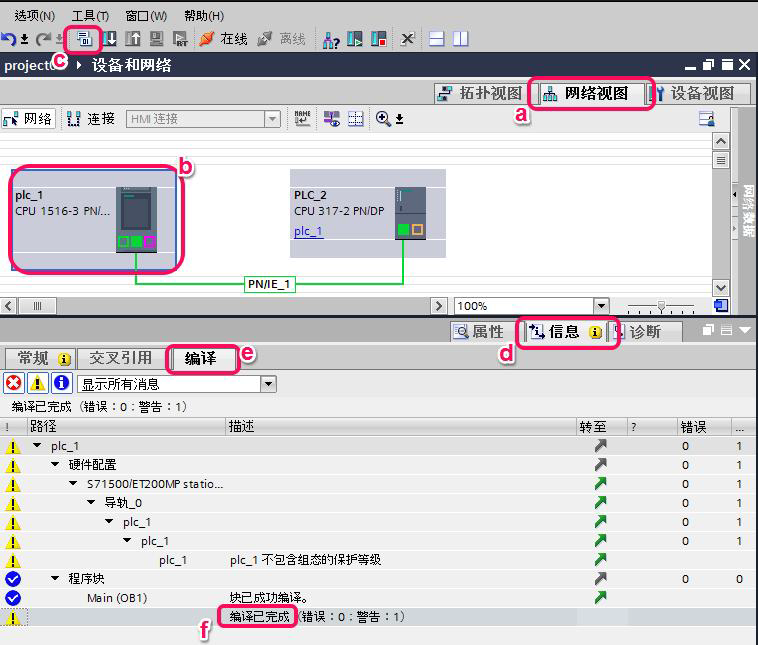

12. 編譯 S7-300 PLC,注意要沒有編譯錯誤。


13.編譯 S7-1500 PLC,注意要沒有編譯錯誤。
