西門子CP341作Modbus主站的硬件組態

發布時間:2019-07-21 來源:眾智博遠

在實現Modbus通信方面,西門子AS產品中往往會用到CP341和S7-200。其二者之間的不同是CP341的接口類型多,包含RS 232C (V.24) 20 mA (TTY), RS 422/RS 485 (X.27)。由于其實現Modbus通信需要購買Modbus Dongle,在實現功能成本方面比較高。但是由于CP341可安裝在ET200M站上通過Profibus的方式與主站相通,此種方案很適合比較大型系統進行的Modbus通信設計和改造。S7-200系列產品是西門子AS產品中低端的產品。但是其小而精湛集成了很多通信功能。雖然S7-200在實現Modbus通信時使用的是S7-200 的自由口功能,接口采用RS485,或是通過適配器轉換成RS 232接口類型不如CP341的型號豐富,但是其在實現Modbus功能上無需組態和額外購買組件,所以實現起來既簡單而且成本低廉,在比較低端的場合是個不錯的選擇。

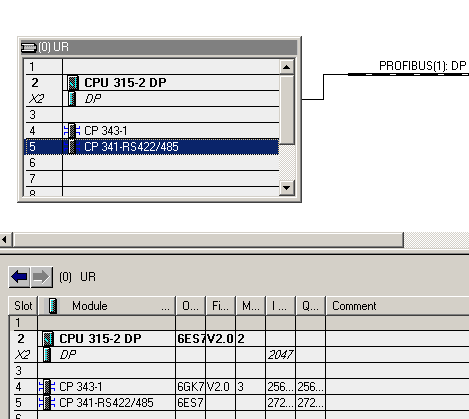

  1. 硬件組態CPU及CP341

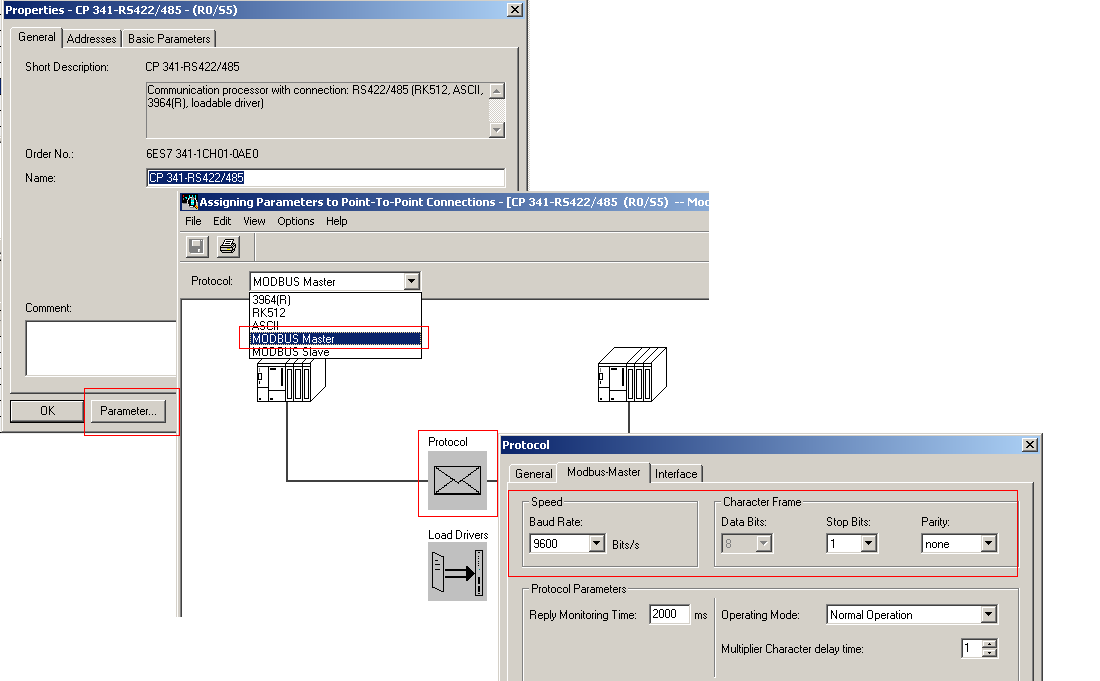

    設置Modbus總線傳輸速率和幀字符結構雙擊CP341->Parameters->Protocol中選擇Modbus Master;雙擊信封Protocol,選擇Modbus Master設置總線傳輸速率和幀字符結構。如圖 6,本例傳輸速率為9.6Kbit/s,幀字符選用8位數據位,1位停止位,無校驗。此設置可根據實際情況調整,原則是通信雙方選擇一致。

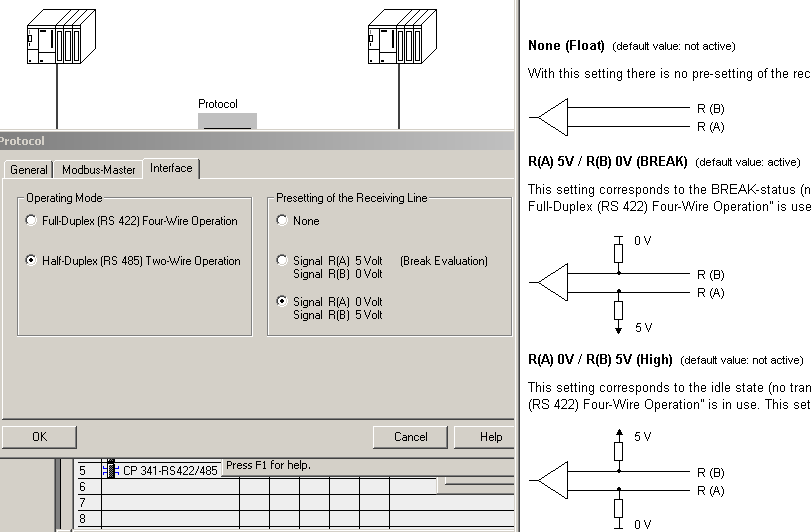

設置電氣接口選擇半雙工RS 485,默認設置是 R(A)為- ,R(B)為+。此設置主要是與RS485 A、B兩線正負定義有關,在CP341接線與通信對象A、B兩線正負定義相反時,可無需修改硬件接線,可直接修改此處顛倒接線正負。如圖7所示。


Modbus配置的下載

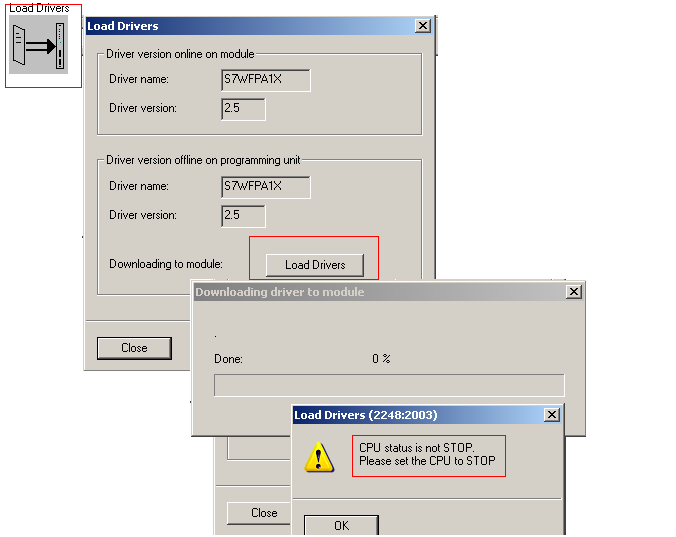

當配置好Modbus通信的參數后,在向CPU下載硬件組態前,要向CP341的Dongle中下載Modbus Master的驅動,一旦下載完成后此后無需再次下載。對于通信參數的調整只需要進行HW對CPU的硬件下載即可。要注意的是,在下載Dongle時,一定要CPU停機下載。如圖8所示
