西門子S7-300plc和S7-200的以太網通信程序

發布時間:2019-07-21 來源:眾智博遠

完成以太網向?qū)渲煤笮枰诔绦蛑姓{(diào)用以太網向?qū)傻腅THx_CTRL和ETH0_XFR, 然后,將整個項目下載到作客戶端的S7-200 CPU上。
1. 調用向?qū)傻淖映绦颍瑢?shí)現數據傳輸
對于S7-200的同一個連接的多個數據傳輸,不能同時激活,必須分時調用。下面的程序就是用前一個數據傳輸?shù)耐瓿晌蝗ゼせ钕乱粋€(gè)數據傳輸,如圖11.圖12.圖13. 所示

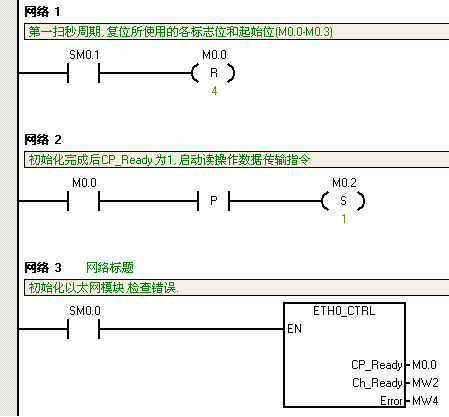

圖11 S7-200程序段1

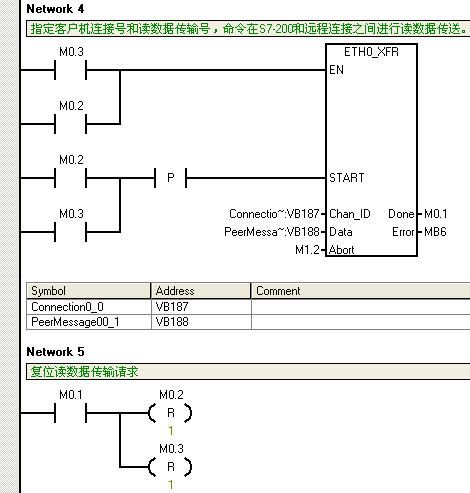

圖12 S7-200程序段2

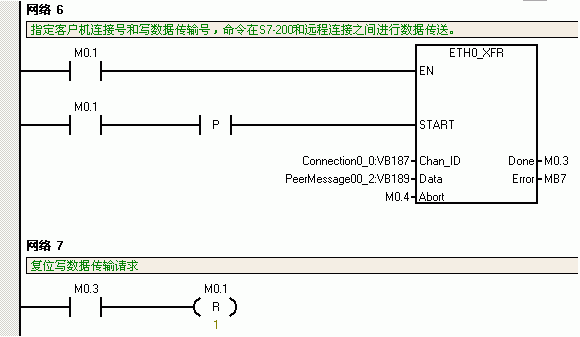

圖13 S7-200程序段3

如果通信未建立成功,可以對應查詢子程序的錯誤代碼。
