西門子200Smartplc和G120變頻器的PN通訊配置向?qū)?/h1>

發布時間:2019-07-21 來源:眾智博遠

使用Smart 200做PN通訊時,PLC和MicroWIN SMART調試軟件均需升級到V2.4

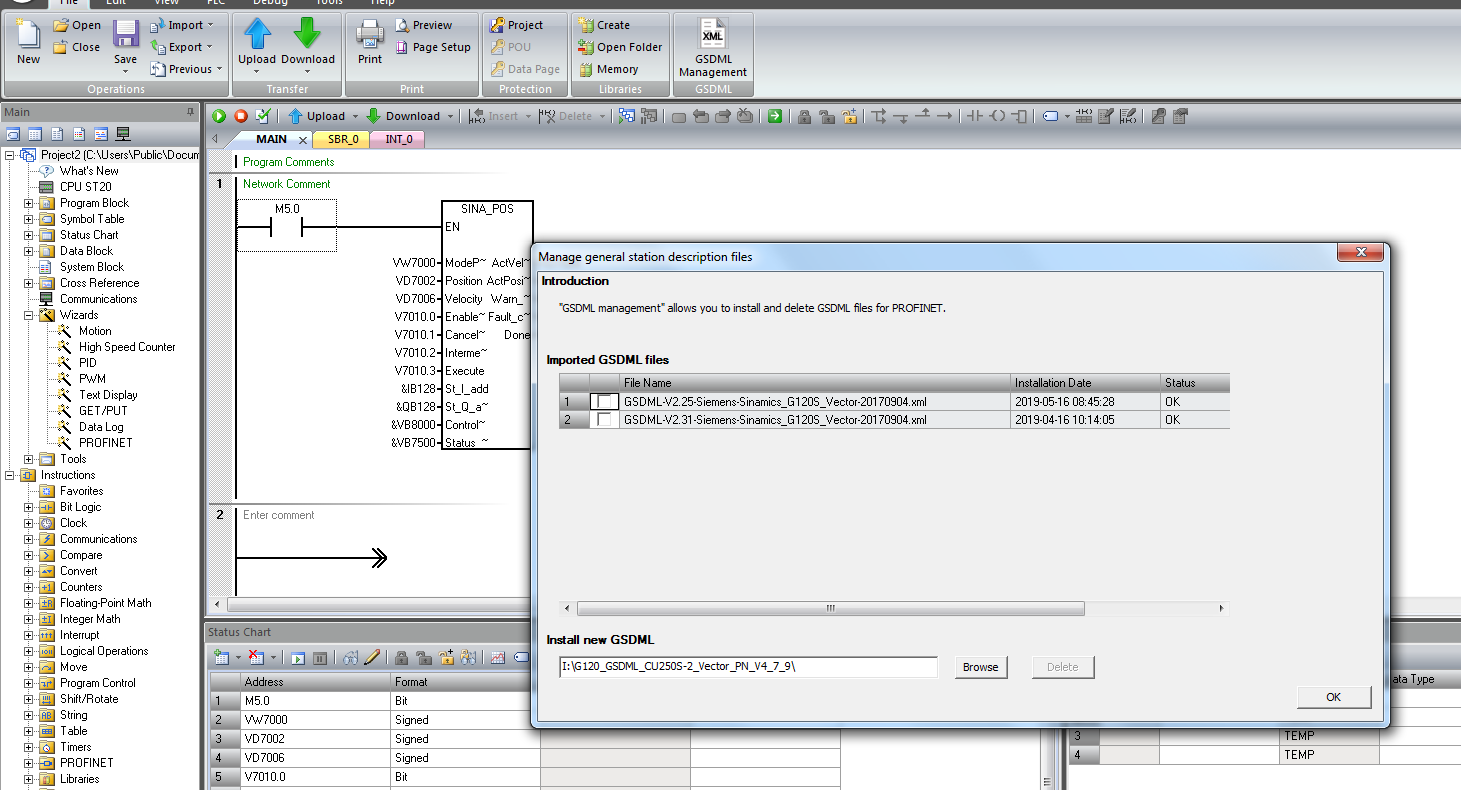

1.1 安裝GSDML文件


1.2 PROFINET向?qū)渲?/span>

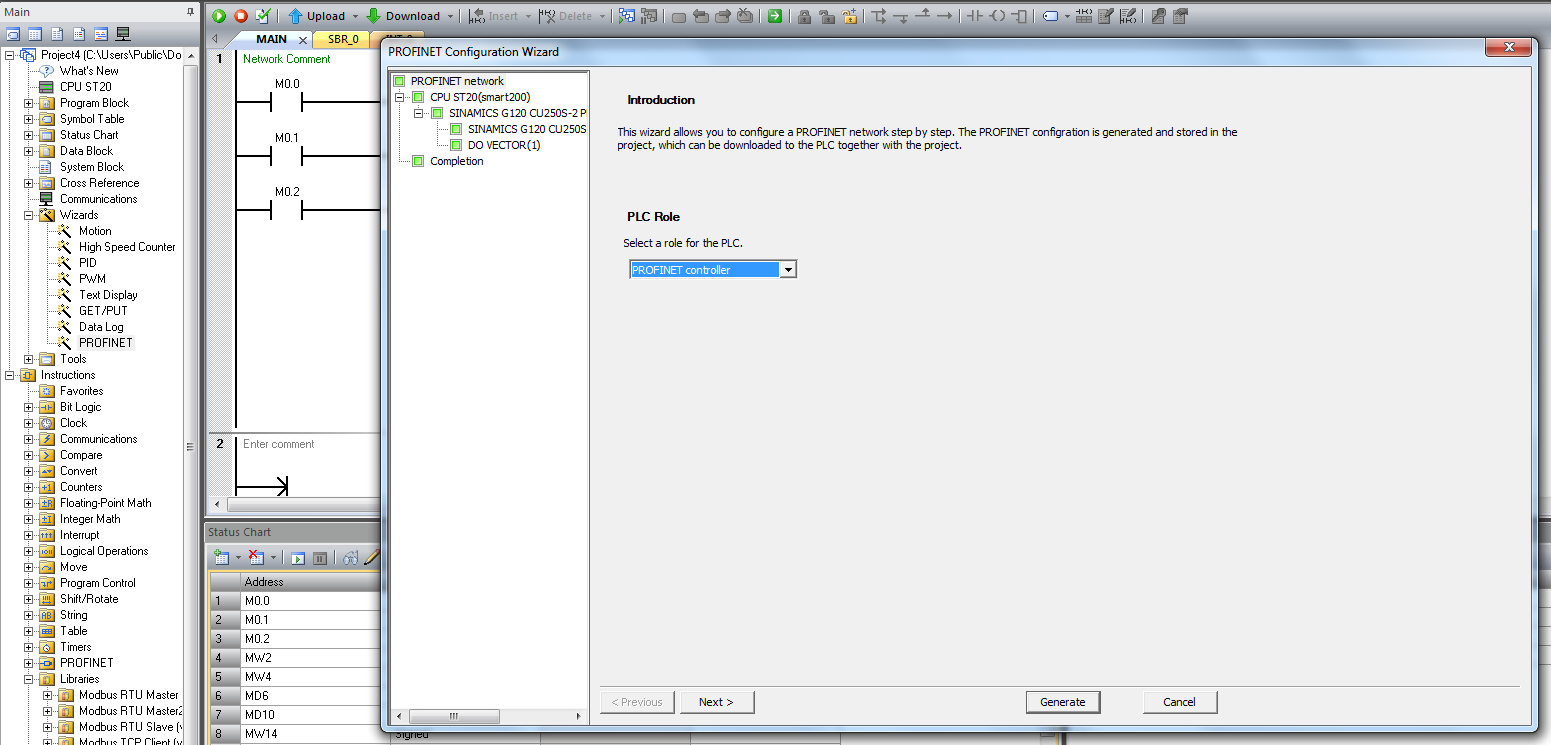

(1)激活PROFINET controller,點擊next。

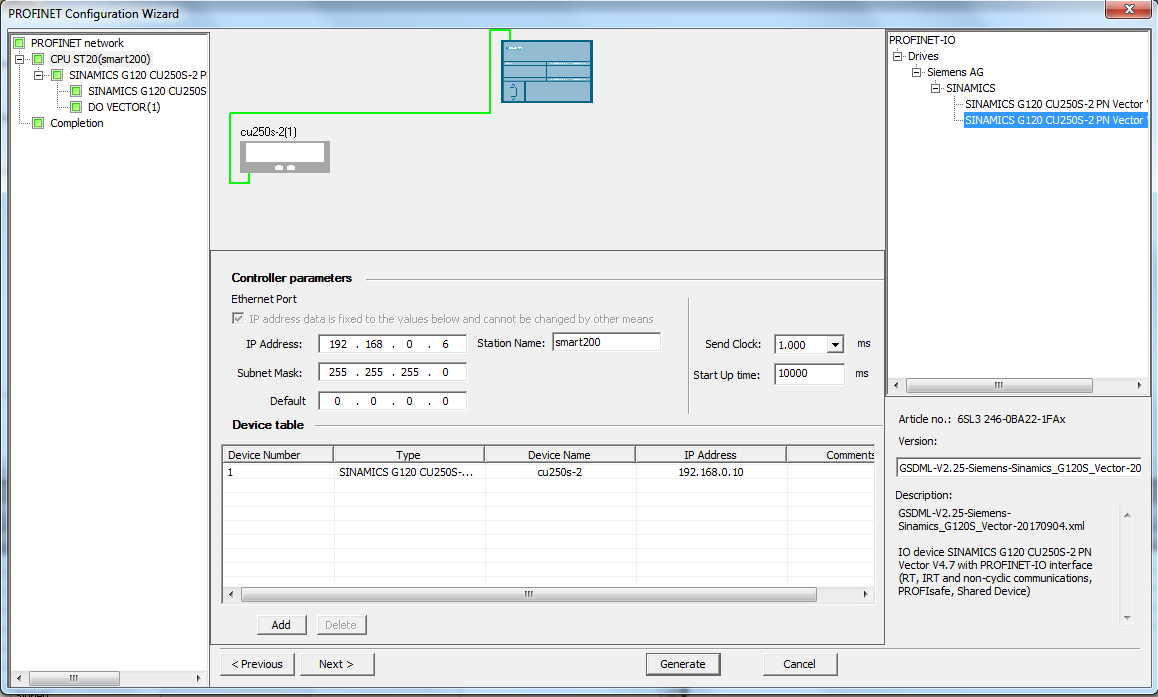

(2) 輸入PLC的IP地址和子網掩碼;添加需要控制的G120從站的GSDML文件,注意要和實際的變頻器版本一致;對新添加的G120設備輸入IP地址和設備名稱,注意這里輸入的地址和名稱需要和實際的G120當前的IP地址設備名稱一致;最后點擊"next"。

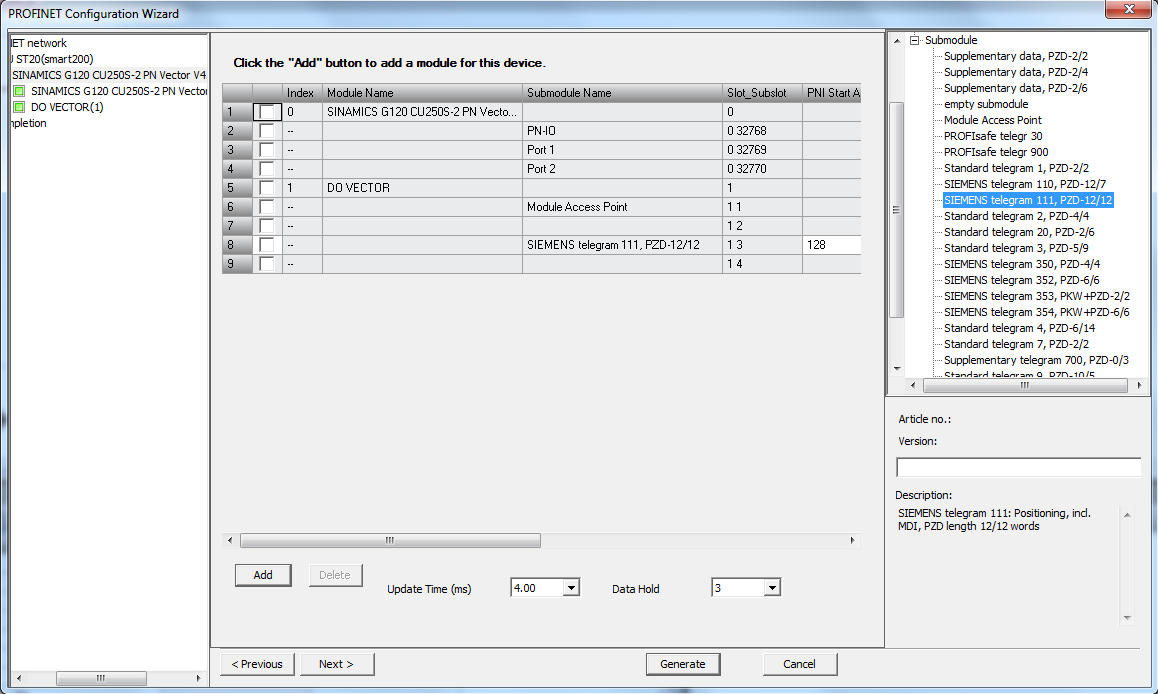

(3) 選擇所需要的報文,點擊"Add";設置報文發送和接收的起始地址。由于使用SINA_POS塊需要使用111報文,所以在這里添加"SIEMENS telegram 111, PZD-12/12"。

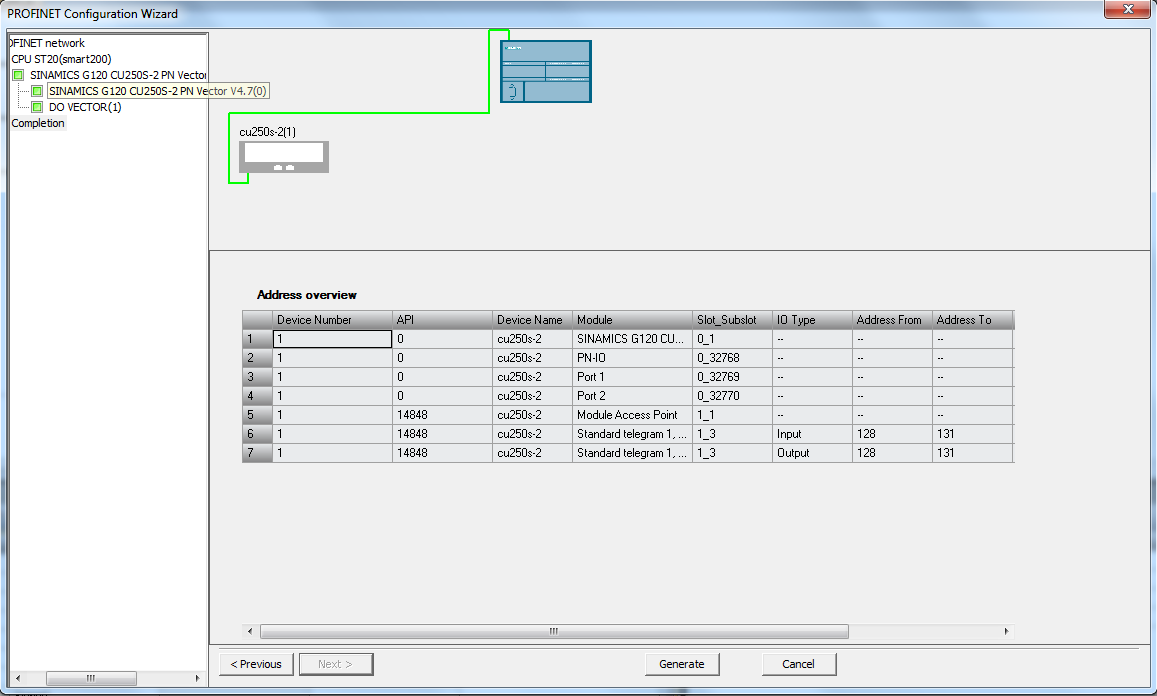

(4) 向?qū)У淖詈笠徊綍?huì)總結當前從站的一些通訊參數,最后點擊"Generate"。
