西門子S7-1500TCPU連接S120實現運動控制(1)

發布時間:2019-07-20 來源:眾智博遠

全新的工藝型CPU,S7-1500T-CPU 是西門子新推出的一款運動控制CPU,它無縫擴展了中高級PLC 的產品線,在標準型/安全型CPU 功能基礎上,能夠實現更多的運動控制功能。根據對工藝對象數量和性能的要求,可選擇不同等級的T-CPU 模塊,適應從簡單到復雜的應用。使用運動控制PLC 可以使運動控制化繁為簡,有如下特點:

? 標準、運動控制和安全功能集成在一個CPU 中實現

? 通過PROFINET 連接西門子SINAMICS 驅動器

? TIA Portal 為控制器、驅動器、HMI 提供統一、高效的工程平臺

? 智能、友好的組態和調試工具,例如如凸輪編輯器、控制面板和運動學軌跡記錄

? 運動控制編程基于國際標準PLCopen,無需專業知識

? 面向工藝對象(TO)的控制方式,便于工程、調試和維護

1.1 項目配置

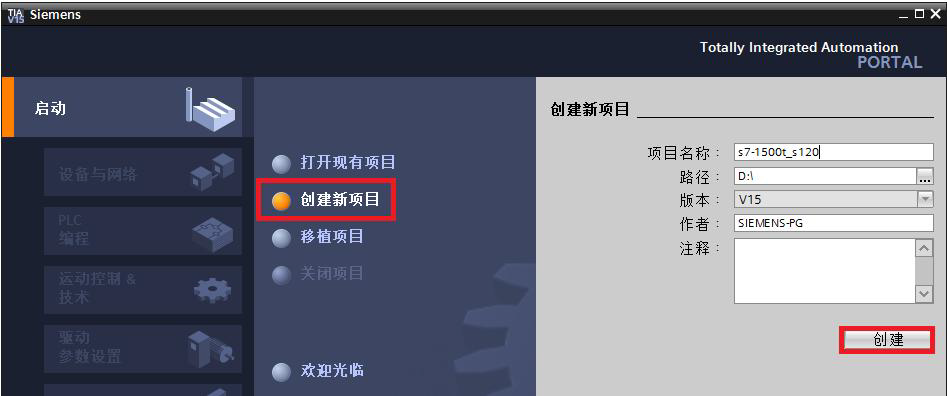

  1. 打開TIA Portal 后新建一個項目,填寫項目名稱及存儲路徑:


  2. 通過左下角的按鈕,切換到項目視圖, 點擊“添加新設備”,添加S7-1500T 設備:

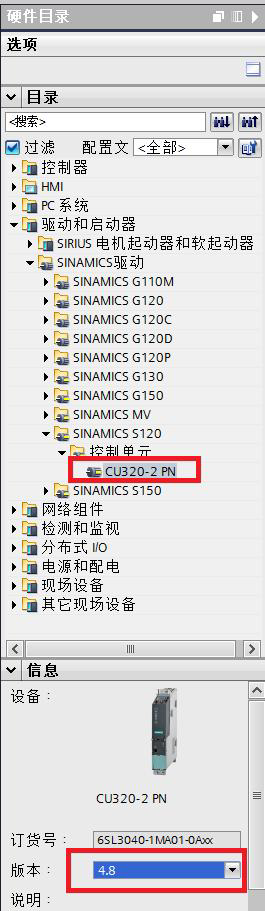

  3. 雙擊左側項目樹中的設備和網絡,在硬件目錄的下述路徑中找到S120 PN 4.8


  4. 如果已經建立了驅動與PLC 的網絡連接,則無法自動配置驅動裝置,所以應該先配置驅動后再建議與PLC 的網絡連接。

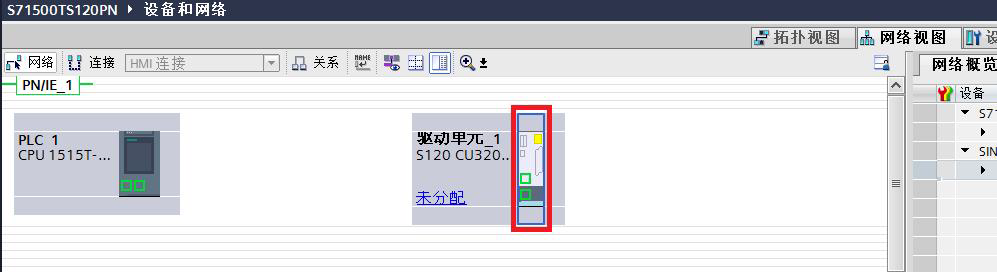

    (1) 首先雙擊添加的驅動單元,進入到設備視圖

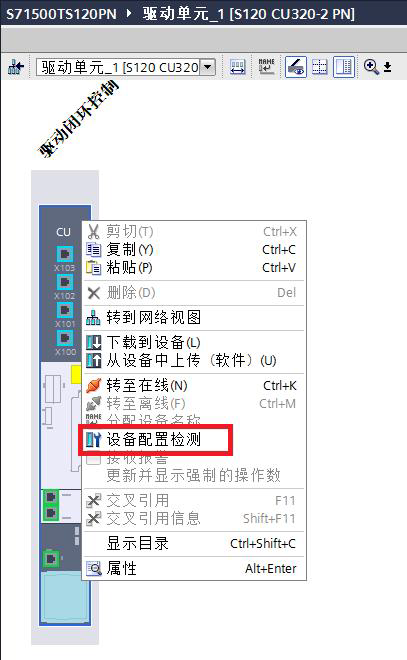

    (2) 在控制單元上點擊右鍵,選擇“設備配置檢測”:

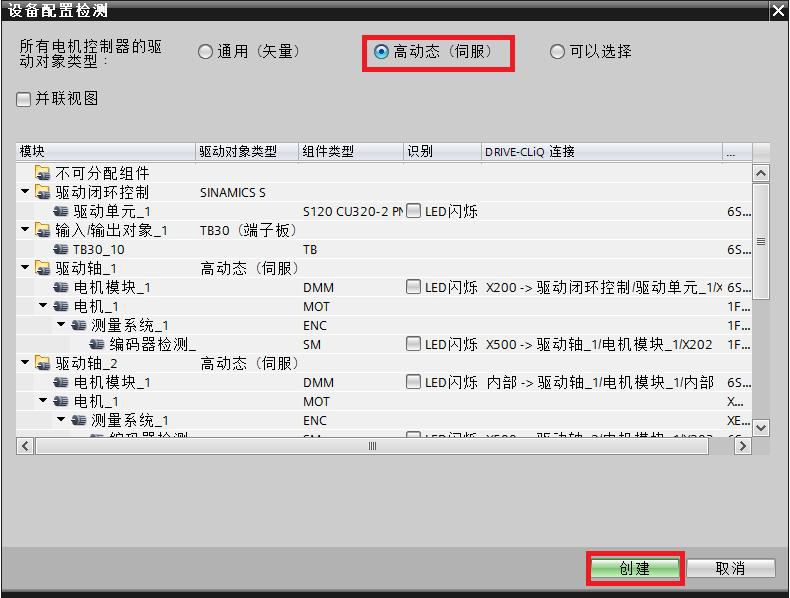

    (3) 選擇高動態(伺服)類型,并且點擊“創建”按鈕

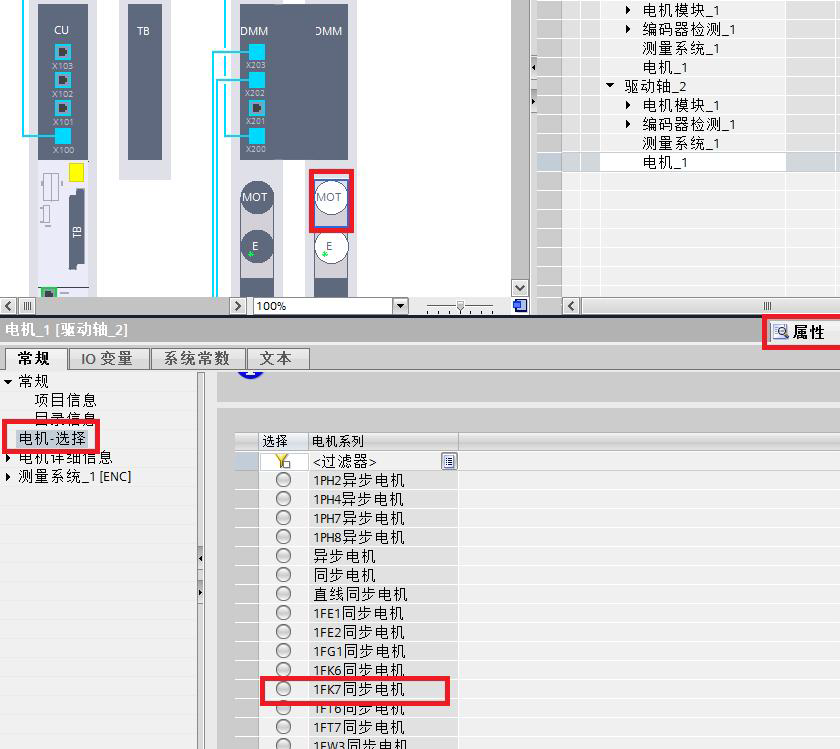

    (4) 由于驅動2 是沒有DRIVE-CLiQ 的1FK7 電機,因此需要單獨配置

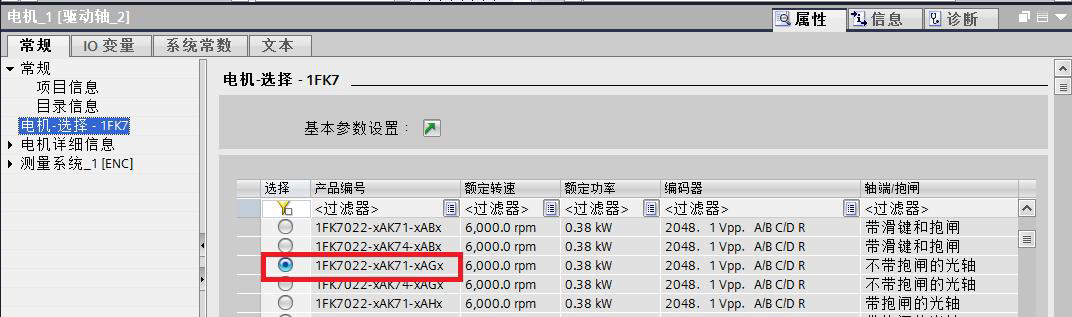

    根據實際使用的電機類型進行選擇:



  5. 配置整流單元運行信號,可以配置為整流模塊的r863.0 參數或者為臨時測試配置成為1,但務必保證整流模塊已經啟動后再啟動電機模塊:


    配置報文如下圖所示:
