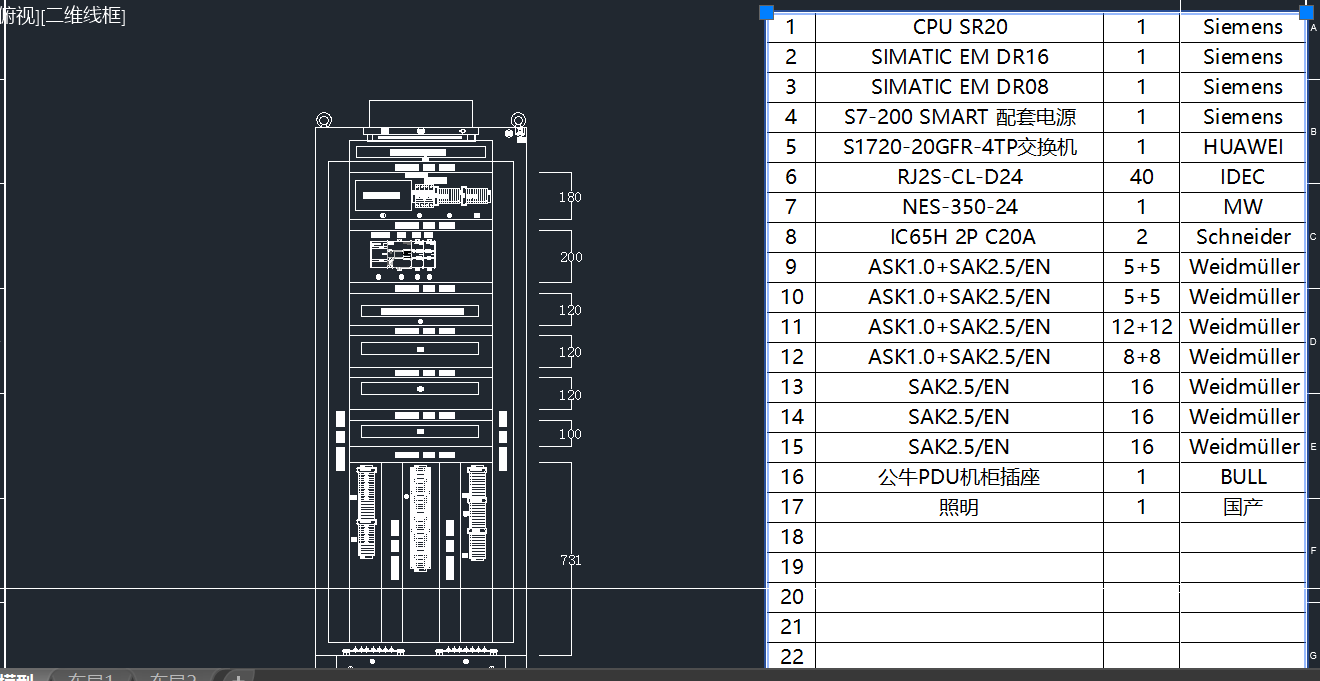

大連石化煉化監控系統，系統采用一臺西門子200SMARplc和觸摸屏系統，西門子SIMATIC控制器系列是一個完整的產品組合，包括從基本的智能邏輯控制器LOGO！以及S7系列性能可編程控制器，西門子S7-200smart代理,西門子S7-200smart，S7-200smart，再到基于PC的自動化控制系統。無論多么的要求，它都能根據具體應用需求及預算，靈活組合、定制，并一一滿足。

CPU 指令集提供立即讀取或?qū)懭胛锢?I/O 的指令。這些立即 I/O指令可用來直接訪問實際輸出或輸入點，即使映像寄存器通常用作 I/O訪問的源地址或目的地址。使用立即指令來訪問輸入點時，不改變相應過程映像輸入寄存器單元。使用立即指令來訪問輸出點時，將同時更新相應過程映像輸出寄存器單元。

說明讀取模擬量輸入時，可立即讀取到相應的值。向模擬量輸出寫入值時，會立即更新該輸出。在程序執行期間，使用過程映像寄存器比直接訪問輸入或輸出點更有優勢。使用映像寄存器共有三個原因：

● 在掃描開始時對所有輸入進行采樣可在掃描周期的程序執行階段同步和凍結輸入值。程序執行完成后，使用映像寄存器中的值更新輸出。這樣會使系統更穩定。

● 程序訪問映像寄存器的速度比訪問 I/O 點的速度快得多，從而可以更快地執行程序。

● I/O點是位實體，須以位或字節的形式訪問，但可以采用位、字節、字或雙字的形式訪問映像寄存器。因此映像寄存器更為靈活。
