熏蒸庫共兩個：一號熏蒸庫和二號熏蒸庫，

一．  控制設備概述

 1.軌道車（RC1RC2）：兩套

電源：三相四線制380V，4KW

接近開關LS1-1/LS2-1：軌道車進庫到位信號

接近開關LS1-2/LS2-2：軌道車出庫到位信號

2.熏蒸庫門（DO1/DO2）：提拉機構一套；鎖緊機構兩套，每套包括3個電動拉桿。

提拉機構電源要求：三相四線制380V，1.5KW

鎖緊機構電源要求：1.5KW，DC24V

鎖緊機構行程開關：LS1-3～LS1-5、LS2-3～LS2-5。

庫門關閉行程開關：LS1-6、LS2-6。

3.庫內溫度控制系統

（1）冷熱兩用溫控機：一臺

電源：三相四線制380V,40KW控制要求詳見下圖：

 （2）暖風機：兩臺電源：三相四線制380V，1KW

（3）溫度傳感器（TS1-1、TS1-2、TS2-1、TS2-2）：四個，每個庫兩個電源：DC24V信號輸出：4～20mA

（4）溫控電動球閥（BV1～BV4）：四個電源：AC220電源線反饋：開/關到位無源觸點反饋接線圖：

4.投藥系統

電源：三相四線制AC380V，6KW質量流量計MF：485信號輸出，標準modbus協議投藥氣動蝶閥PV12：電源AC220V，帶開關到位反饋，具體接線如下圖溫度傳感器（TS1～TS2）：2個，4～20mA變送輸出

5.循環系統

（1）循環風機CF：1臺電源要求：三相四線制380V，4KW

（2）    DN200氣動蝶閥（PV1～PV11）：十一個電源：AC220電源線反饋：開/關到位無源觸點反饋，具體接線圖如下

6.回收系統

預留兩個輸出控制點：控制點CA/CB

7.壓力測試系統

壓力傳感器（PS1，PS2）：兩個,每個熏蒸庫各一個電源DC24V

信號輸出；4～20mA變送輸出

8.濃度檢測儀器TI1、TI2

電源：DC12V信號：485串口通訊

9.庫內濃度監測儀(MI1-1、MI1-2、MI2-1、MI2-2),每庫兩套電源：DC12V信號：485串口通訊

10.    室外庫門關閉鎖緊警示燈HL1,HL2

11.    室外熏蒸進行中警示燈HL3,HL4

備注:警示燈可用小電子屏代替

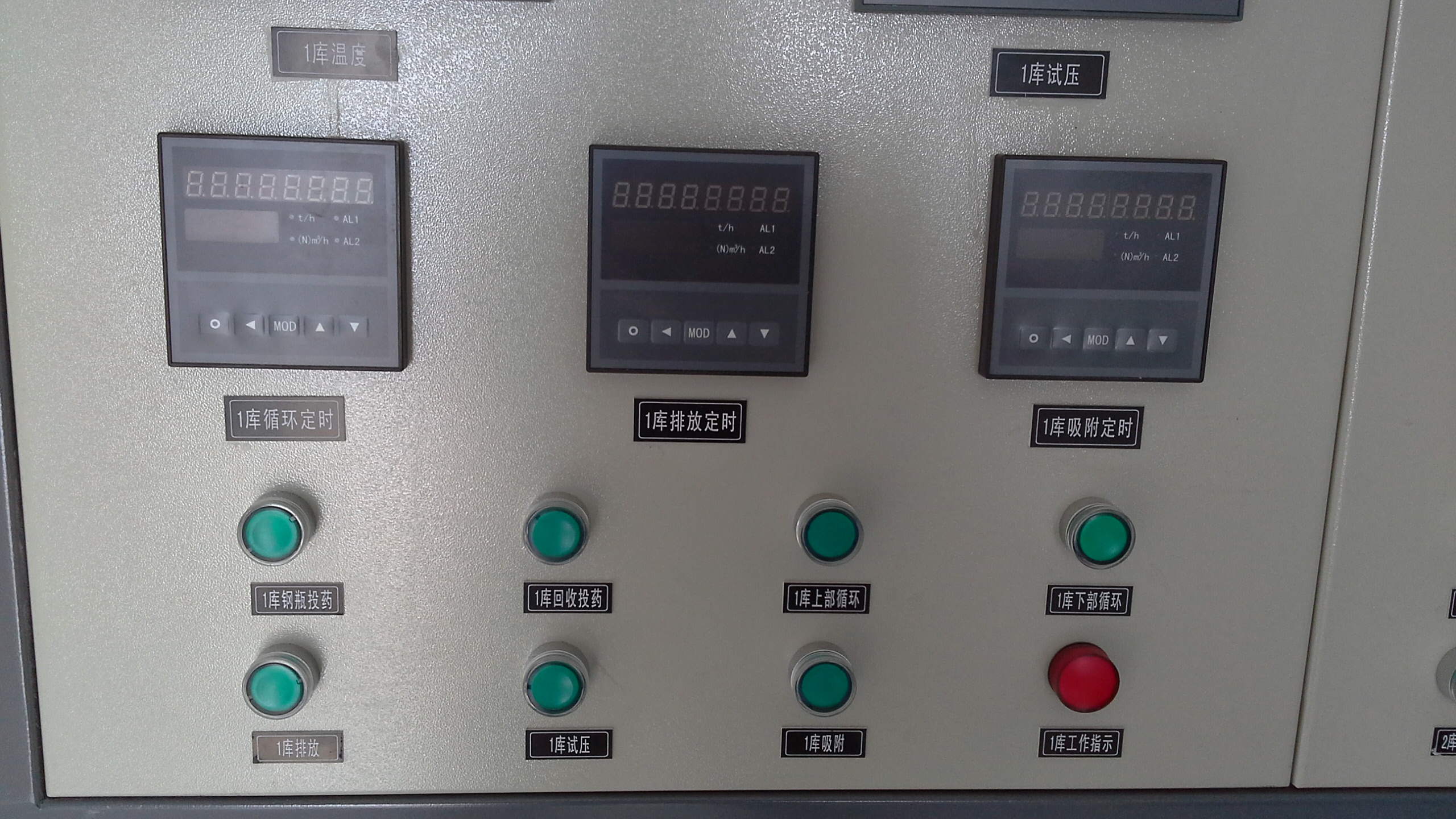

12.    操作臺顯示儀表

l  庫內溫度顯示儀表，2個

l  庫內壓力顯示儀表，2個

l  汽化器加熱溫度顯示儀表，1個

l  汽化器出口溫度顯示儀表，1個

l  投藥重量顯示儀表，1個

l  熏蒸時間顯示儀表，2個

13.    上位控制按鈕/指示燈/報警燈

l  點動投藥按鈕，2個

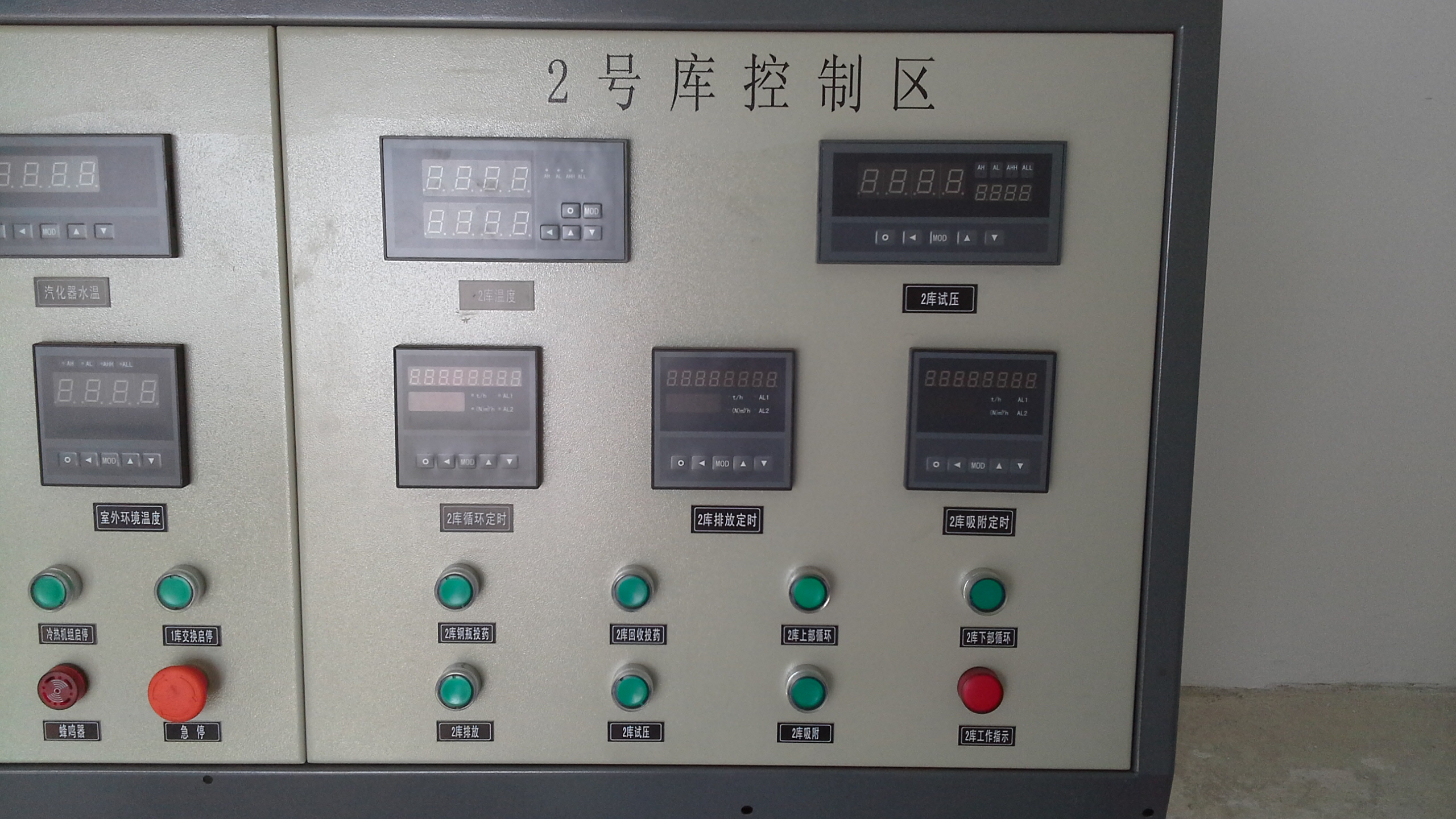

14.    操作臺本地控制按鈕

l  本地/上位切換按鈕，1個

l  汽化器啟動按鈕，1個

l  溫控機啟動按鈕，1個

l  庫內溫度加熱按鈕，2個

l  庫內溫度制冷按鈕，2個

l  鋼瓶投藥按鈕，2個

l  回收投藥按鈕，2個

l  循環按鈕，2個

l  熏蒸按鈕，2個

l  回收按鈕，2個

l  排放按鈕，2個

l  急停按鈕，1個
