1.項目背景此系統共有4個處理罐,每個罐都有4個電動閥,閥門采用開關量控制打開和關閉,要求閥門按一定的邏輯順序及時間間隔來打開和關閉,并有一些保護措施。要求主要電氣元件采用西門子品牌。
2.解決方案根據項目要求及設備數量,采用西門子S7-200系列PLC及Smart 700IE觸摸屏,PLC與觸摸屏之間用MPI電纜進行連接,由此組成現場控制系統。

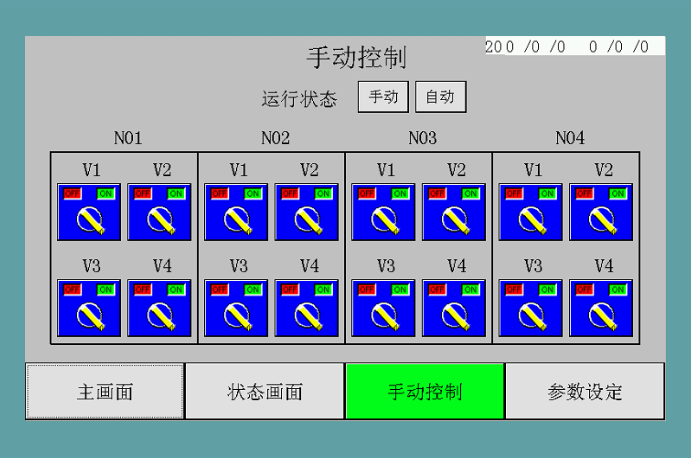

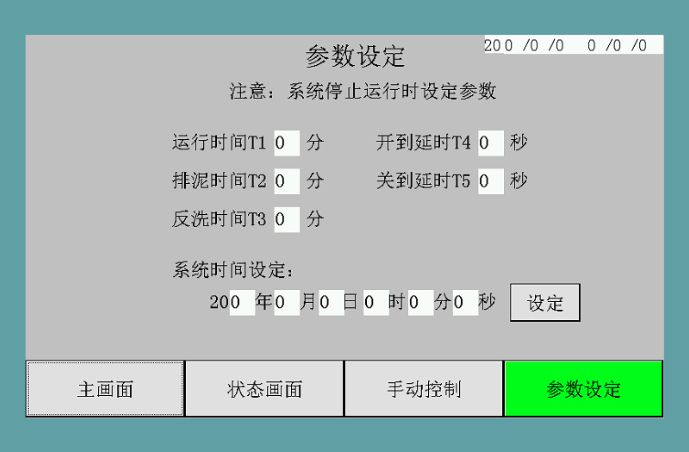

在HMI操作面板上可對系統的關鍵參數進行修改,也可對設備進行操作,以及監控狀態,從而滿足實際生產需要。
