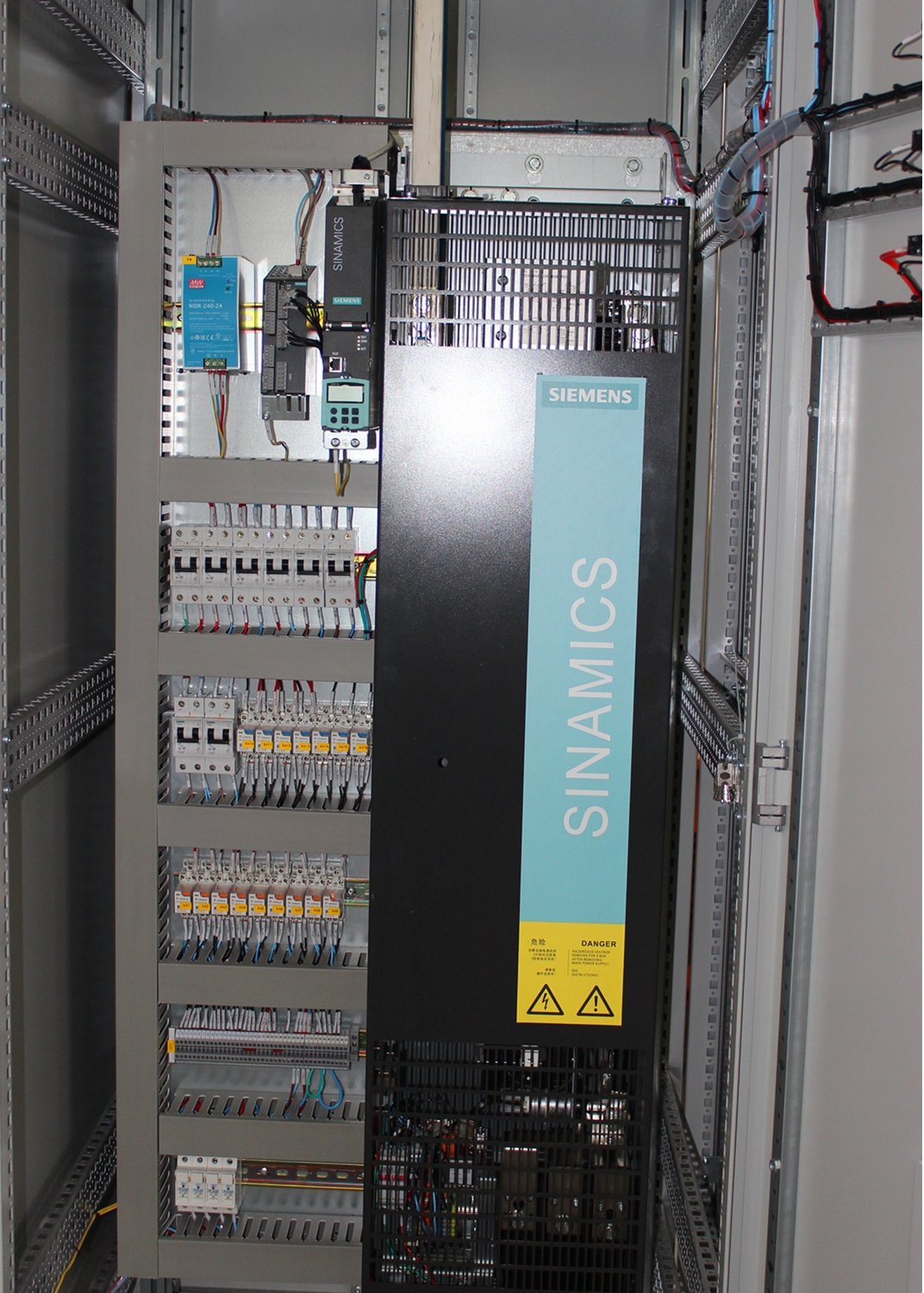

此項目變頻器采用西門子S120整流回饋裝置，逆變裝置，plc采用西門子S7-1500系列plc。
煤礦架空乘人裝置(又稱猴車), 是煤礦井下輔助運輸設備，主要是運送人員上下斜井或平巷之用。它主要由驅動裝置、托（壓）繩裝置（包含猴車輪襯）、抱索器、尾輪裝置及電控裝置等組成。
猴車運行速度低，乘人離地不高，具有運行安全可靠、人員上下方便、隨到隨行、不需等待、一次性投入低、動力消耗小、操作簡單、便于維護、工作人員少和運送效率高等特點，是一種新型的現代化煤礦井下人員輸送設備。
回饋電源模塊為非調節型整流/回饋單元（二極管電橋負責整流；IGBT 負責線路換向回饋），具有百分之100持續回饋功能。可以通過參數設定來取消模塊的回饋功能。回饋電源模塊可
連接到接地的 TN/TT 系統和不接地的 IT 系統。直流母線由集成的預充電電阻預充電。
緊湊書本型回饋電源模塊標配了以下連接和接口：
? 1 個電源接口，通過螺釘式端子連接
? 1 個 24 V DC 開關電源接口，通過供貨范圍內的 24 V 端子適配器連接
? 1 個直流母線接口，通過集成的直流母線母排連接
? 2 個 PE （保護性接地）連接
? 3 個 DRIVE-CLiQ 插座
回饋電源模塊的狀態通過兩個多色 LED 來顯示。
信號線屏蔽層可以通過屏蔽連接端子連接到電源模塊，例如：使用魏德米勒的 KLBü 3-8 SC。
SLM 的供貨范圍包括：
? DRIVE-CLiQ 電纜，用于連接位于左側并負責驅動控制的相鄰控制單元，長 0.11 m (4.33 in)
? 2 個用于密封未使用 DRIVE-CLiQ 插座的啞插頭
? 連接相鄰電機模塊的 DRIVE-CLiQ 電纜，長度為 0.21 m (8.3 in)
? 短接器，將 24 V DC 母線連接到相鄰的電機模塊
? 24 V 端子適配器 (X24)
? 連接器 X21，用于連接數字量輸入/輸出
? 1 套警告標簽， 30 種語言
? 1 個散熱片
書本型回饋電源模塊標配了以下連接和接口：
? 1 個電源接口，通過螺釘式端子連接
? 1 個 24 V DC 開關電源接口，通過供貨范圍內的 24 V 端子適配器連接
? 1 個直流母線接口，通過集成的直流母線母排連接
? 2 個 PE （保護性接地）連接
? 2 路數字量輸入（只針對 5 kW 和 10 kW 回饋電源模塊）
? 1 路數字量輸出（只針對 5 kW 和 10 kW 回饋電源模塊）
? 3 個 DRIVE-CLiQ 插口（只針對 16 kW、36 kW 和 55 kW 回饋電源模塊）回饋電源模塊的狀態通過兩個多色 LED 來顯示。信號線屏蔽層可以通過屏蔽連接端子連接到電源模塊，例如：使用魏德米勒的 KLBü 3-8 SC。
SLM 的供貨范圍包括：
? 一根 DRIVE-CLiQ 電纜，用于連接位于左側并負責驅動控制的相鄰控制單元，長度為 0.11 m (4.33 in) （只針對 16 KW、36 kW 和 55 kW 回饋電源模塊）
? 2 個啞插頭，用于蓋住不使用的 DRIVE-CLiQ 插口（只針對16kW、36 kW 和 55 kW 回饋電源模塊）
? 一根 DRIVE-CLiQ 電纜（長度取決于模塊寬度），用于連接回饋電源模塊和相鄰的電機模塊，長度 = 回饋電源模塊的寬度 +0.11 m (4.33 in)
? 短接器，將 24 V DC 母線連接到相鄰的電機模塊
? 24 V 端子適配器 (X24)
? 連接器 X21，用于連接數字量輸入和輸出
? 連接器 X22，用于連接數字量輸入和輸出（只針對 5 kW 和 10 kW回饋電源模塊）
? 連接器 X1，用于連接電源（只針對 5 kW 和 10 kW 智能進線模塊）
