1. 項目背景

    隨著國際大環境的改變，國家對節能和環保越來越重視。近幾年我國建設了大量的城市污水處理廠。但是以下幾個問題一直困擾著我們：

    1.廠區面積大，設備分散，有的污水廠還有污水提升泵站，可能相距上千米；

    2.設備種類繁多，數量大，維護不便；

    3.成套設備較多，污泥脫水系統、系統和電力監測系統通訊協議多種多樣，互操作性差；

    4.工藝參數不確定，系統調試和運營過程中需要經常調整控制程序，給工藝人員和自控廠家都帶來的極大的麻煩。本項目設備距離中控室遠距離超過300米，因此需采用遠程站控制。

2.解決方案

    為了更好的解決以上問題我們開發了一套完絡化的、開放性的基于IT系統集成控制技術的系統架構，結合污水處理的工藝特點制作大量的工藝參數設定界面，配備管理軟件，實現了系統的集中監視、分散控制、柔性調整和設備的自動管理。充分發揮了系統軟硬件的功能，大大提高了系統的自動化程度，可以實現近乎無人值守的運行條件。

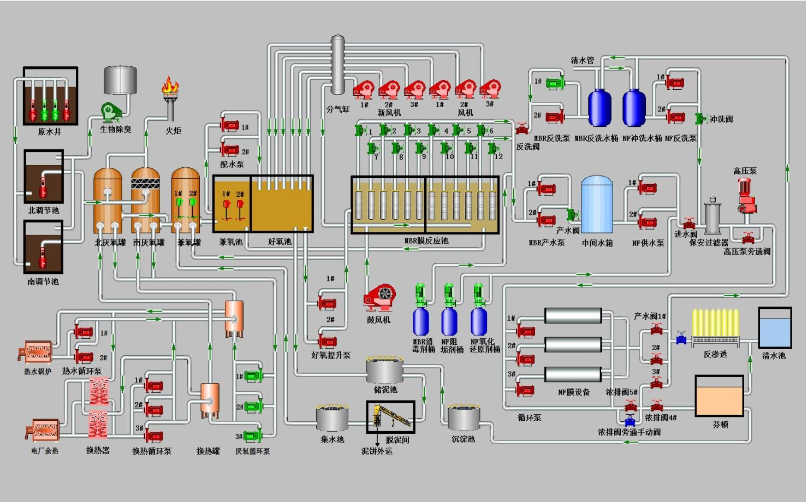

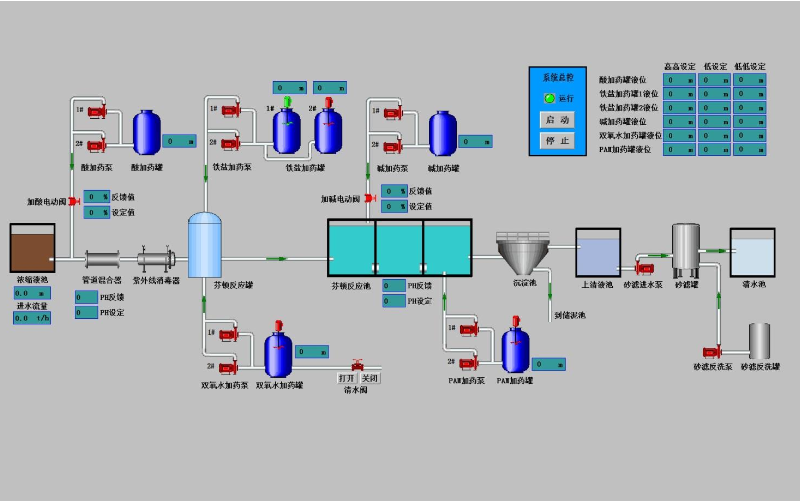

    本項目控制核心PLC采用西門子S7-300系列的315-2DP CPU，與遠程站的ET200模塊通訊，通訊協議為Profibus-DP標準協議，抗干擾能力強，通訊傳輸距離遠，傳輸速度快。上位機控制軟件采用組態王kinview 6.55，實現了全廠自動化控制。
