1.項目背景

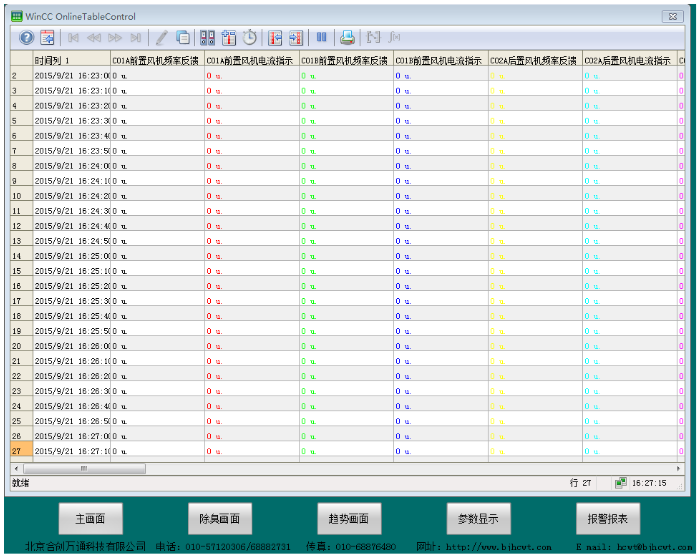

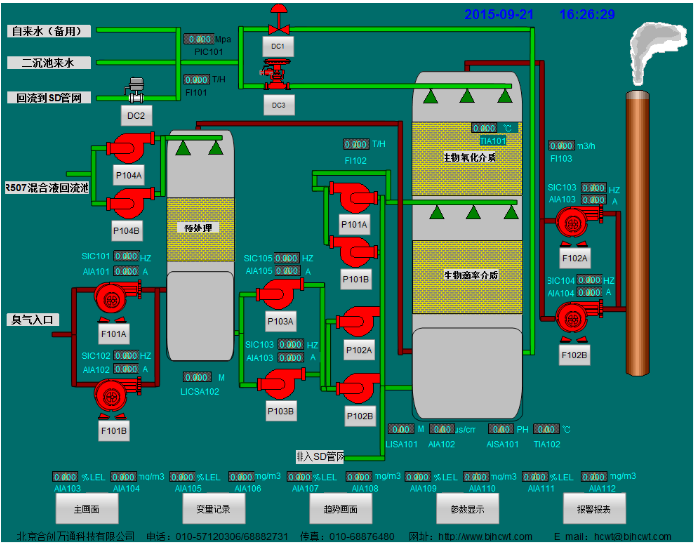

復合式生物氧化裝置是用于對氣浮池、氣浮池及氣浮池所揮發出來的氣體進行治理的無組織廢氣異味治理裝置。裝置主體包含預處理、滴濾及氧化三個單元，裝置配套設備主要有風機、循環泵、排污泵及加藥罐等設備。本項目需處理 氣量32000 m3/h，裝置設計規模為40000 m3/h，裝置運行負荷為設計能力的80％，年運行時數8040小時。

2.解決方案

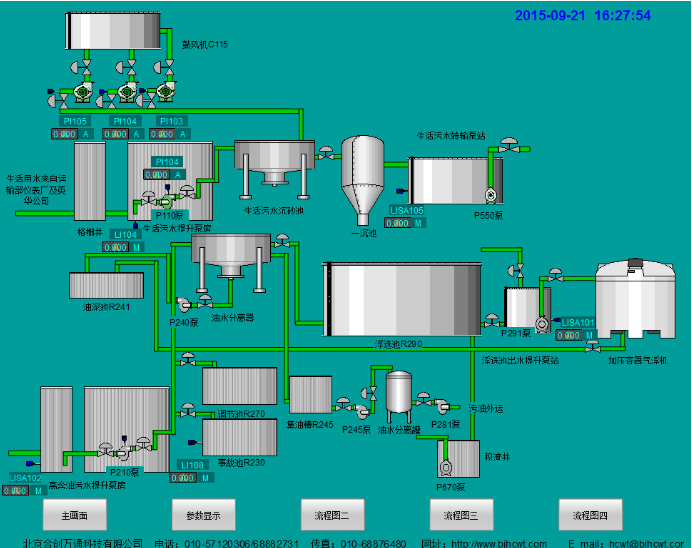

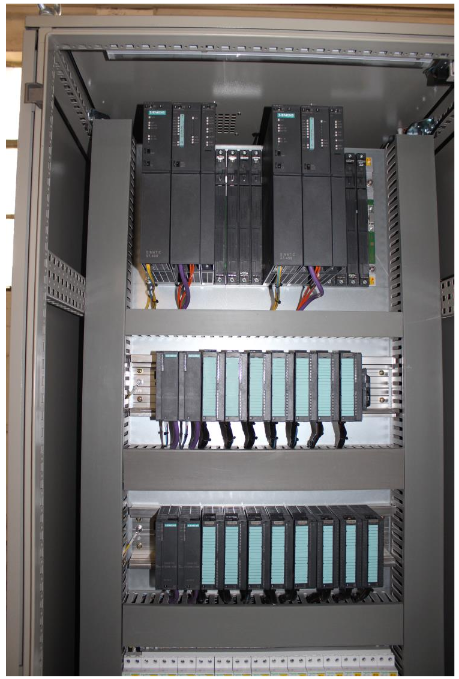

本系統采用西門子S7-400H冗余系列PLC，下掛ET200冗余系列通訊模塊，可實現系統冗余運行，通訊處理速度快，穩定性高。

 ? UR1/UR2/ER1/ER2 擴展單元與/或有 I/O 模板組的 ET 200M 分布式 I/O功能總是冗余配置的。I/O 模板可以是常規配置或切換型配置。在單邊配置中，I/O 模板是單通道設計的，只能由二個控制器中的一個配置地址。單邊配置的 I/O 模板可進行：

? 插入到一個控制器以及/或

? 插入到擴展機架或分布式 I/O 站在單邊配置中，讀到的信息同時提供給 2 個控制器，使訪問 I/O 的操作正確地運行。如發生故障，屬于故障控制器的 I/O退出運行。單邊配置適用于

? 不需要增加可靠性的應用場合

? 連接到以用戶程序?yàn)榛A(chǔ)的冗余 I/O 站。基于此種目的，系統對稱的配置設計在切換式配置中，I/O 模板雖為單通道設計，但是兩個控制器均可通過冗余的總線網絡訪問 I/O 模板。切換式 I/O 模板只能插入

? ET 200M 遠程 I/O 站。通過 PROFIBUS-DP 或者 PROFINET 連接到控制器。切換式配置 1切換式配置 2單邊配置（常規的可用性）FM 和 CP 的冗余
