1、按照導入GSD文件的方法，將 V90PN 的 GSD 文件導入到STEP7 MicroWIN SMART 中，方法見：

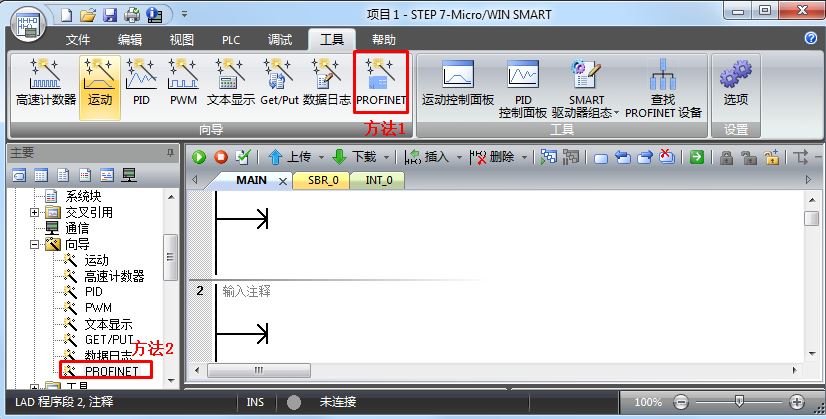

2、打開 PROFINET 向?qū)В袃煞N方法，可以使用其中之一。如圖1.打開PROFINET 向?qū)Х椒ㄋ尽?/span>

圖1.打開PROFINET向?qū)Х椒?/span>

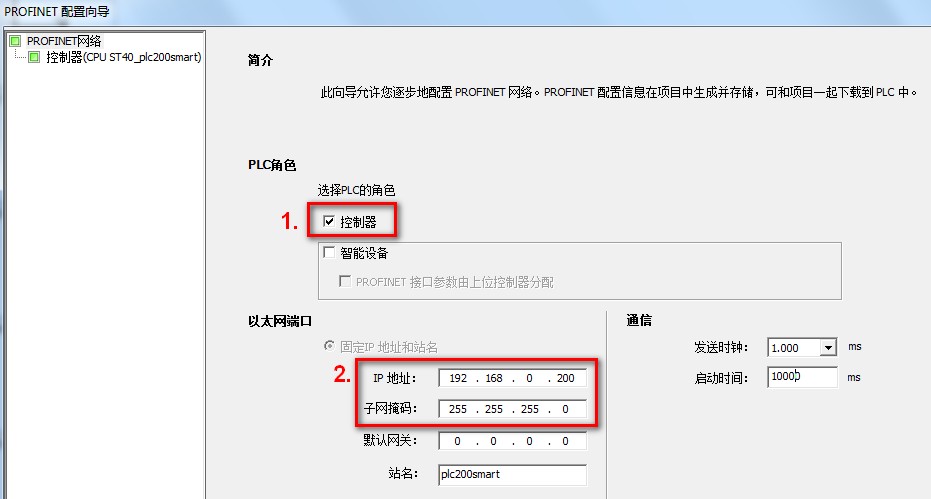

3、在打開的PROFIENT配置向?qū)?duì)話框中的PLC角色處，選擇PLC角色為“控制器”，設置控制器的IP地址，然后單擊下一步。如圖2.選擇PLC角色所示。

圖2.選擇PLC的角色

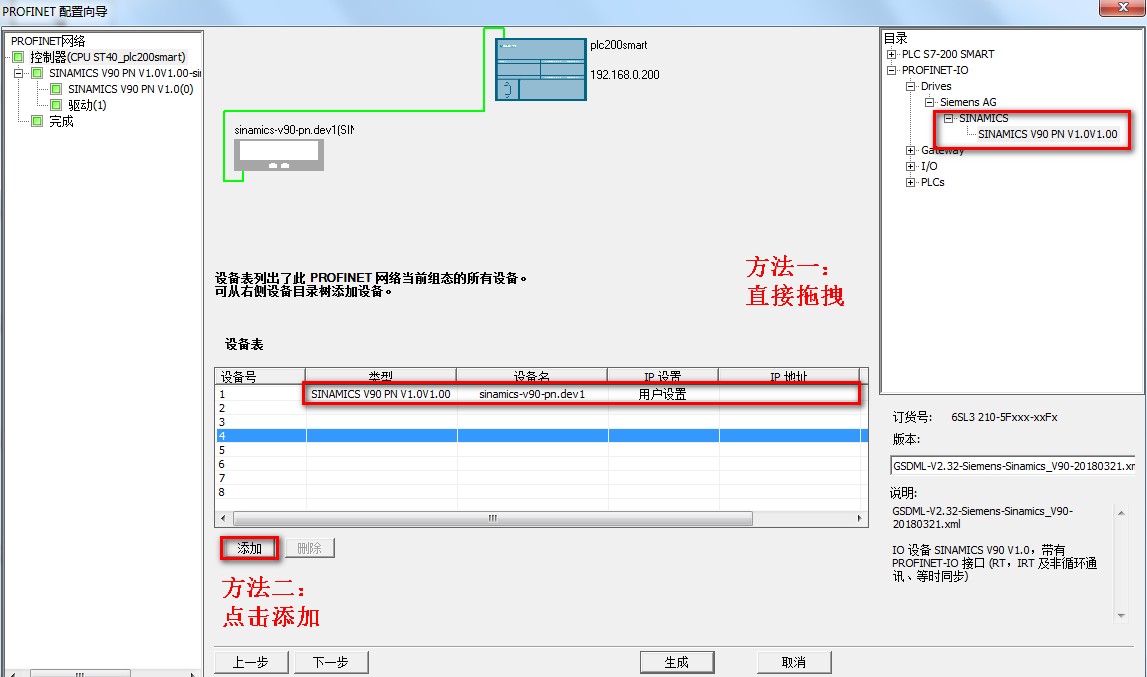

4、從右側設備目錄選擇已添加的 V90PN 的 GSD,直接從硬件目錄拖拽或者點擊添加按鈕，將V90PN添加到設備表中，然后單擊下一步。如圖3.添加設備所示。

圖3.添加設備

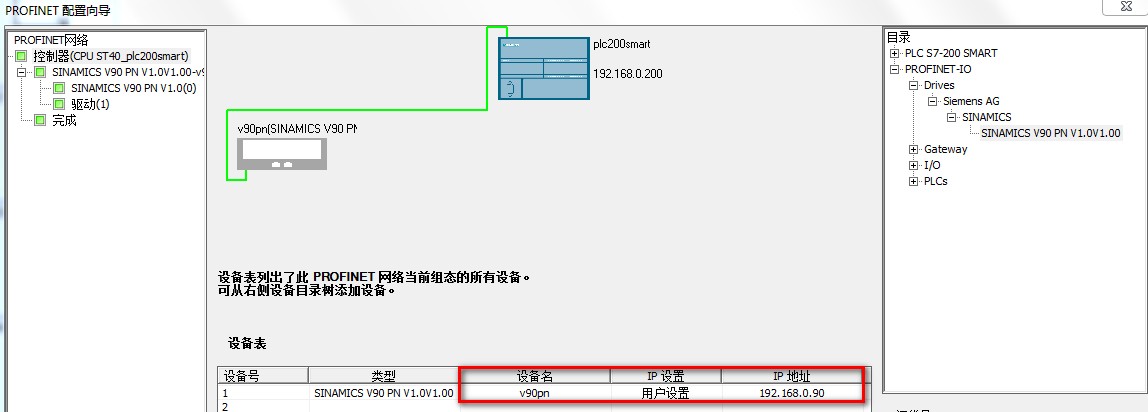

5、設置 V90PN 的設備名稱及 IP 地址，保證與S7-200 SMART CPU 設置的IP地址在同一網段。然后單擊下一步。如圖4.設置IP地址及設備名稱所示。

圖4.設置IP地址及設備名稱

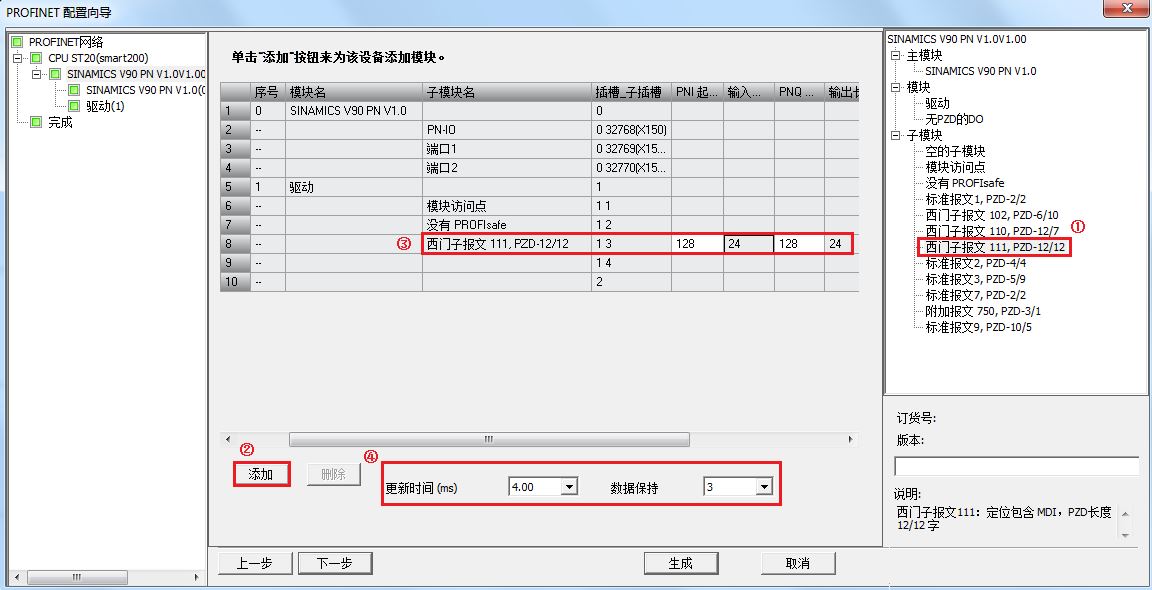

6、添加報文，設置更新時間及數據保持，然后單擊下一步。如圖5.添加報文設置更新時間及數據保持所示。

圖5.添加報文設置更新時間及數據保持

7、查看相關的模塊參數信息，如圖6.查看模塊參數信息所示。

圖6.查看模塊參數信息

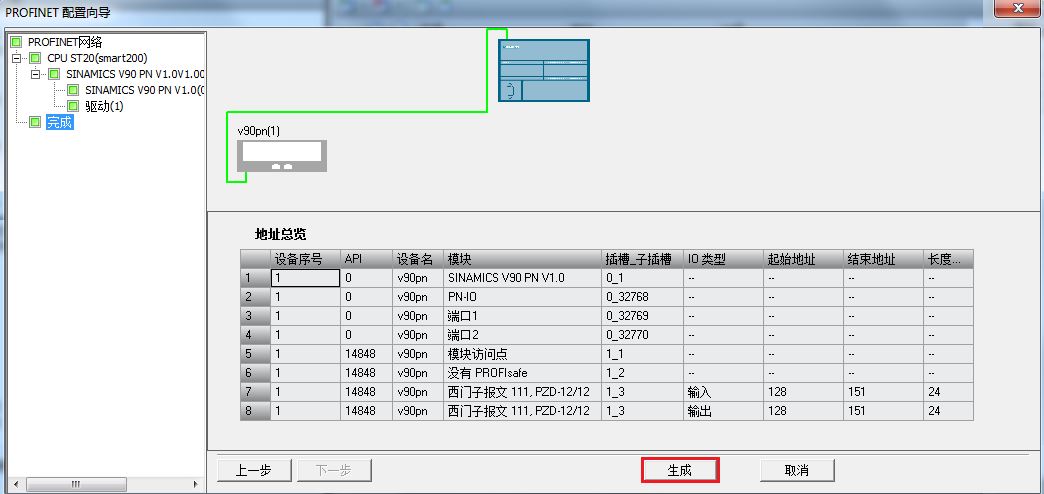

8、檢查配置參數沒有問題，單擊“生成”結束PROFINET 配置向?qū)АＯ驅渲媒缑孀詣?dòng)關閉。如圖7.單擊生成完成配置所示。

圖7.單擊生成完成配置

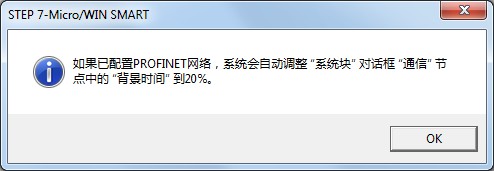

9、彈出對話框，將通信背景時間默認被修改為20%，點擊"OK"進行確認即可。如圖8.通信背景時間被修改所示。

圖8.通信背景時間被修改
