西門子PCS7OS系統時鐘同步出現跳變的解決方法,PCS 7系統時鐘同步采用SIMATIC 模式時,連接GPS1000的SICLOK TC/ TM/TS時鐘同步會出現的問題,同時導致OS服務器以及客戶機的報警時鐘也出現相應的時鐘跳變,如下圖所示:

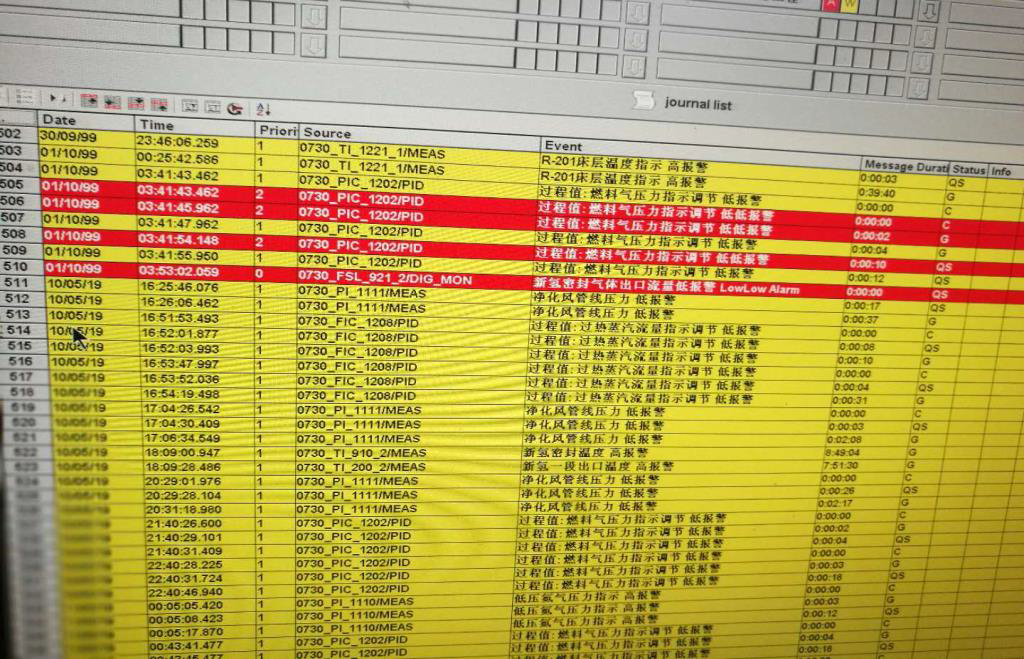

圖2- 1 OS服務器報警時鐘出現跳變

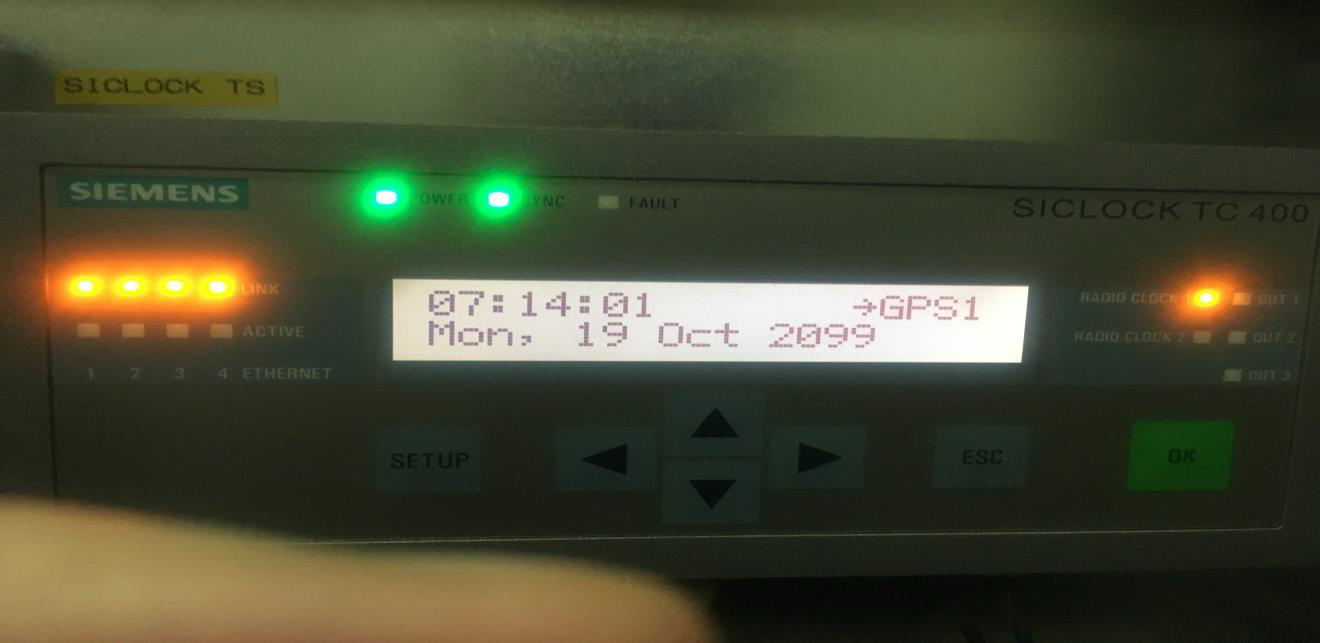

圖2- 2 連接GPS1000的SICLOCK TC 400時鐘出現跳變
2.2 解決方法
GPS的日期信號的編碼為10位變量,最大為1024周,周期從1999年8月21日開始到2019年4月6日結束。對于原生GPS(OS Serve作為時鐘主站 )在2019年4月6日會受到周期翻轉的影響,時鐘可能會隨機出現跳變;對于非原生的GPS(外部時鐘源SICLOCK 作為時鐘主站)周期翻轉依賴于固件中定義的偏移量。
具體解決方法為:
1. 將SICLOCK TC100/400的老版本固件更新到最新并繼續使用GPS1000的天線;
TC100 / TC400的老版本固件進行更新可以用于解決OS時鐘同步出現跳變的問題。
首次操作時,無需 Java 瀏覽器插件即可進行組態。
這意味著未來無需使用 Internet 瀏覽器也可以組態 SICLOCK。
2. 繼續使用SICLOCK TC100/400的老版本固件并將GPS1000的天線更換成GPS2000的天線。
由于GPS1000天線中的一個第三方供應商的錯誤組件,在長期電源終端之后重新連接GPS1000時,會出現時鐘同步跳變的問題,顯示錯誤日期。
GPS1000 的天線必須更換為GPS2000的天線。
以下為適用的訂貨號:
GPS2000 包含2.5m電纜: 2XV9450-1AR88-0AA0
GPS2000 包含20m電纜: 2XV9450-1AR88-0AB0
