CP341和S7-200雙方的程序及物理連線已經做好。在調試S7-300時可通過CP343-1以太網模塊，以便可以用以太網通信調試速度快且方便。S7-200站選用224XP，其中Port0作為Modbus通信口，Port1用于與筆記本的CP5512通信。

在進行通信測試前還要明確Modbus通信的功能碼。

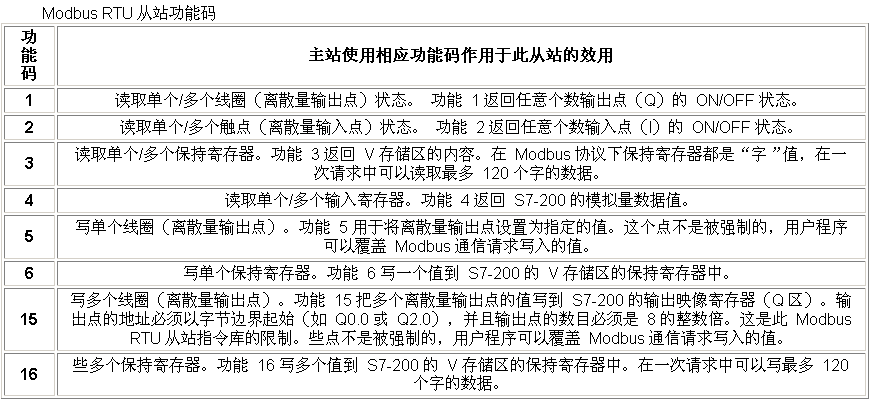

下表為Micro 'n Power中S7-200作為Modbus RTU從站通信功能碼。

表 4 S7-200作為Modbus RTU從站通信功能碼

FC01主站讀取從站多個DO點狀態

FC01功能下，“P_SND_RK”FB8的LEN為6，DB1的頭兩個字節分別是所要讀取從站的地址10號站（16#A），和功能碼01，如表5所示。圖14為S7-200的QB0的4個位被傳送到DB2的接收區。其中Reg_num位數為1-2040。

地址

名稱

類型

值

注釋

0.0

Slave_address

BYTE

B#16#0A

從站地址

1.0

Function_code

BYTE

B#16#01

功能代碼

2.0

Reg_startAdr

WORD

W#16#0

位起始地址

4.0

Reg_num

WORD

W#16#4

位數

表 5 FC01 的SEND 源區域結構

FC02主站讀取從站多個DI點狀態

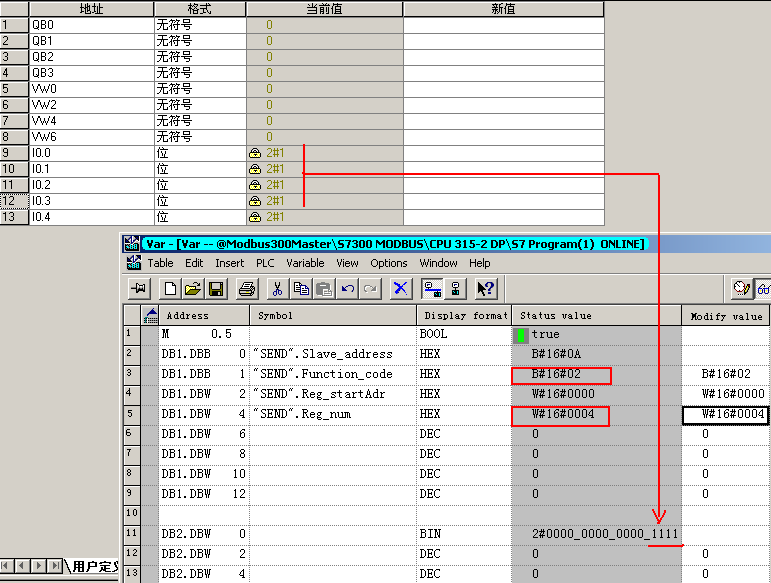

FC02功能下，“P_SND_RK”FB8的LEN為6，DB1的頭兩個字節分別是所要讀取從站的地址10號站（16#A），和功能碼02，如表6所示。圖15為S7-200的I0.0-I0.3的四個位被傳送到DB2的接收區。其中Reg_num位數為1-2040。

地址

名稱

類型

值

注釋

0.0

Slave_address

BYTE

B#16#0A

從站地址

1.0

Function_code

BYTE

B#16#02

功能代碼

2.0

Reg_startAdr

WORD

W#16#0

位起始地址

4.0

Reg_num

WORD

W#16#4

位數

表 6 FC02 的SEND 源區域結構

IA&

FC03主站讀取從站多個內部寄存器狀態

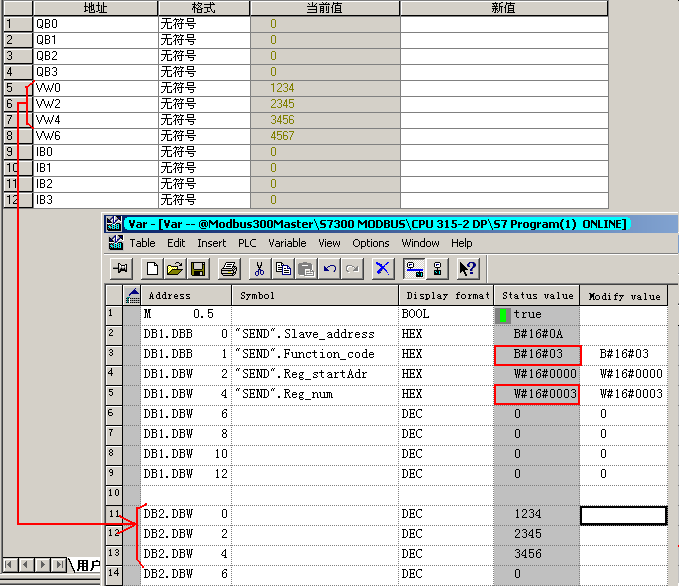

FC03功能下，“P_SND_RK”FB8的LEN為6，DB1的頭兩個字節分別是所要讀取從站的地址10號站（16#A），和功能碼03，如表7所示。圖16為S7-200的V區3個寄存器傳送到DB2的接收區。注意在一次請求中可以讀取最多 127 個寄存器（每個寄存器2個字節）的數據。

地址

名稱

類型

值

注釋

0.0Slave_addressBYTEB#16#0A從站地址

1.0Function_codeBYTEB#16#03功能代碼

2.0Reg_startAdrWORDW#16#0寄存器起始地址

4.0Reg_numWORDW#16#3寄存器數
