西門子1500與400H系統通訊組態

發布時間:2019-08-24 來源:眾智博遠

1. S7-1500 通訊組態

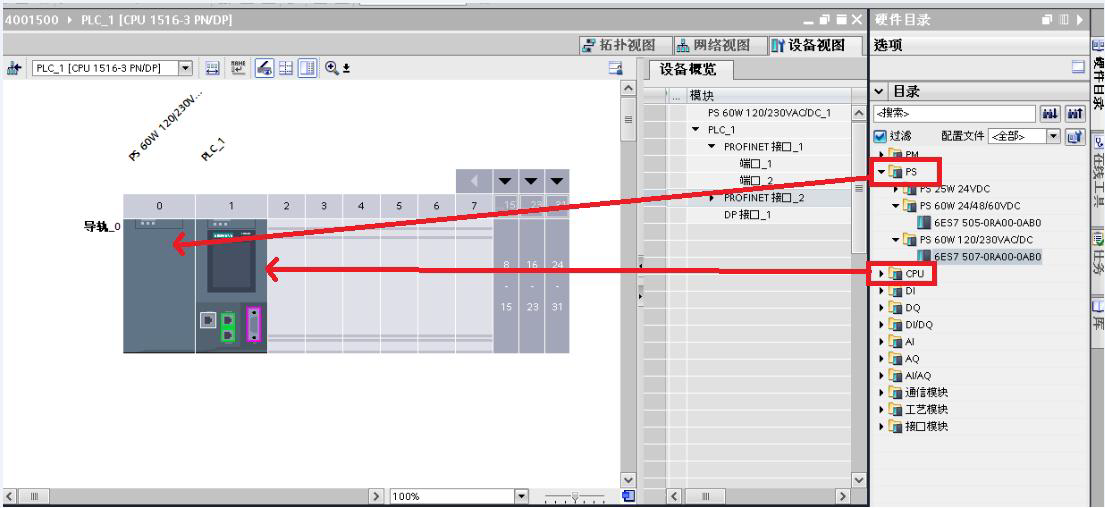

系統采用TIA Portal V14 Update1 軟件,控制器采用1516-3PN/DP 控制器,組態控制器如

下圖所示。

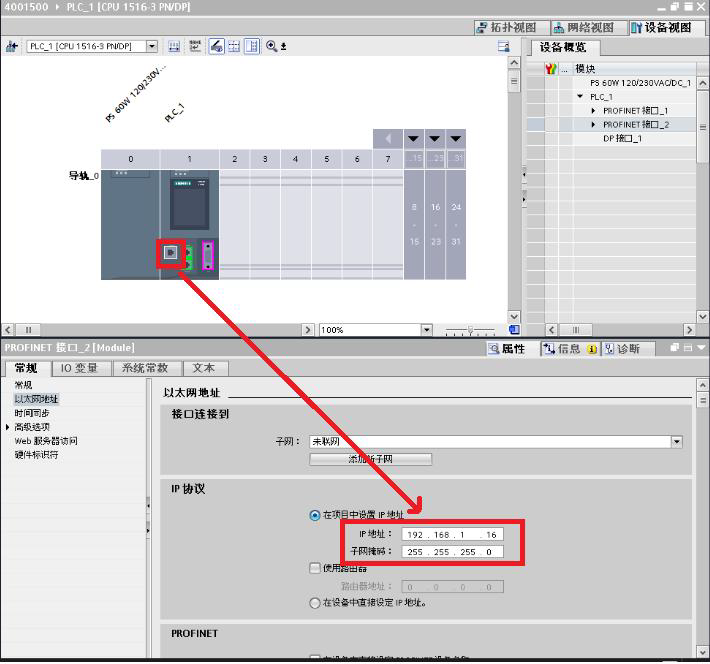

在設備視圖中選擇相應的PS 電源:6ES7 507-0BA00-0AB0 , 1516-3PN/DP CPU:6ES7516-3AN00-0AB0,選擇對應用于通訊的網口配置以太網地址(本文配置的地址為192.168.1.16),本文中1516-3PN/DP 有三個用于以太網通訊的網口,選擇和400H 冗余通訊的網口,本文選擇以太網口2,具體配置如下圖。

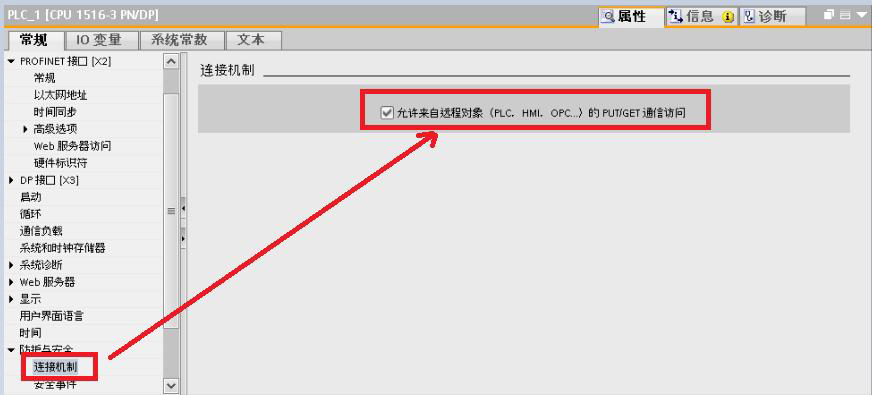

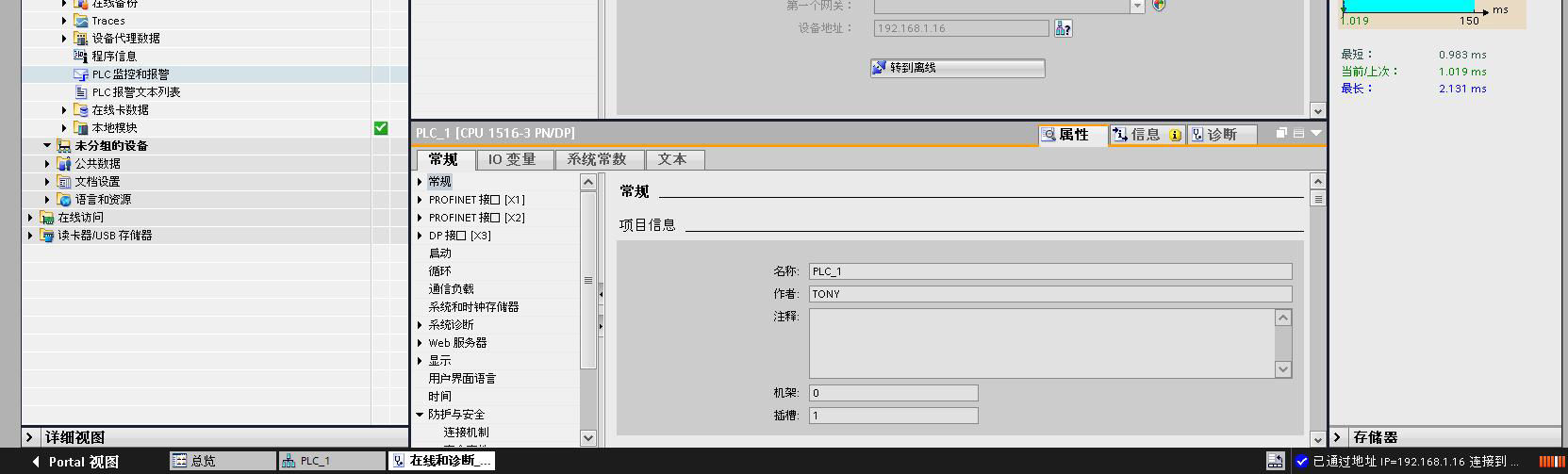

注意需要設置CPU 的連接機制屬性:允許來自遠程對象的PUT/GET 訪問

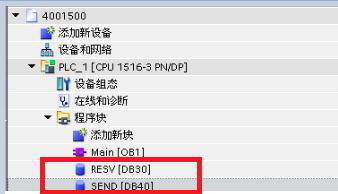

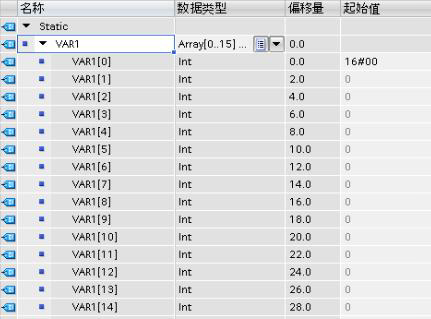

定義用于通訊的數據塊,本文定義用于接收的數據塊為DB30,用于發送的數據塊為DB40,數據類型為int 型,Array[0..15],如下圖所示。image.png

圖3-4 定義用于接收和發送的數據塊

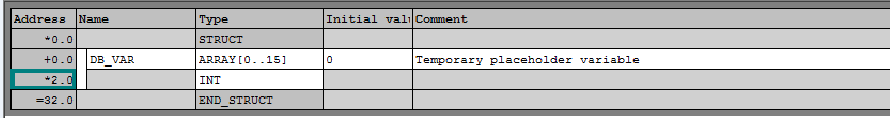

圖3-5 定義用于接收和發送的數據類型

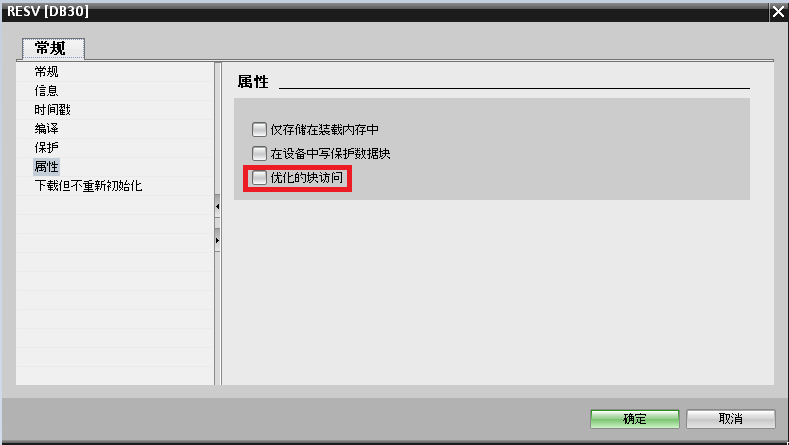

此處需要注意設置DB 塊的屬性,取消“優化的塊訪問”,如下圖所示:


圖3-6 DB 塊的屬性設置

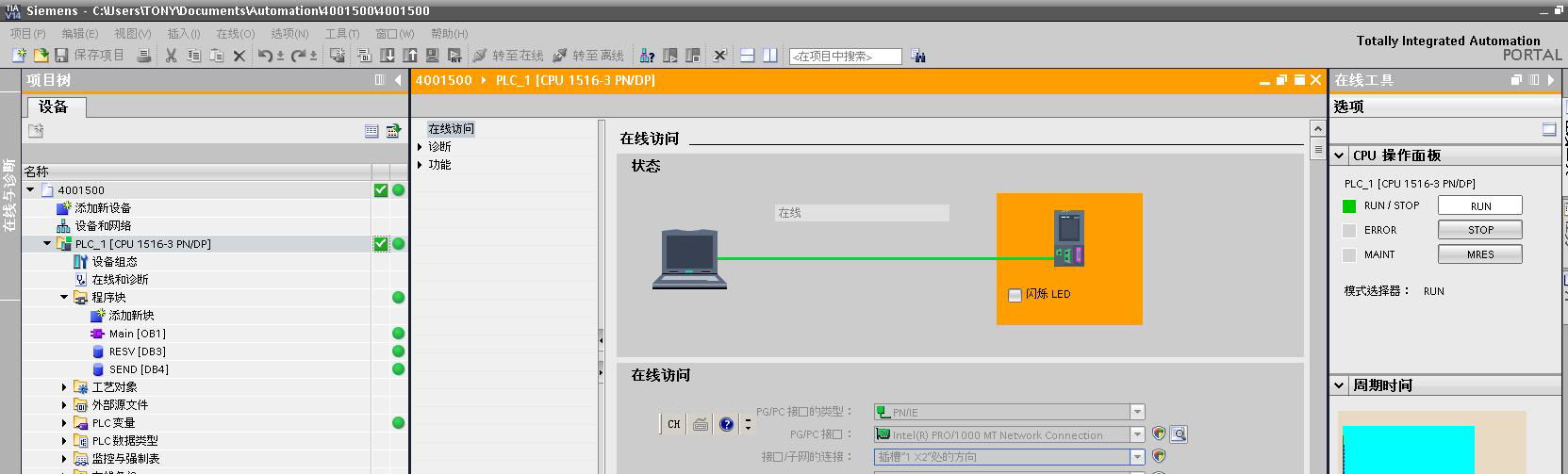

點擊菜單欄中的下載按鈕,把程序下載到對應的CPU 中,如下圖所示:


400H 通訊組態

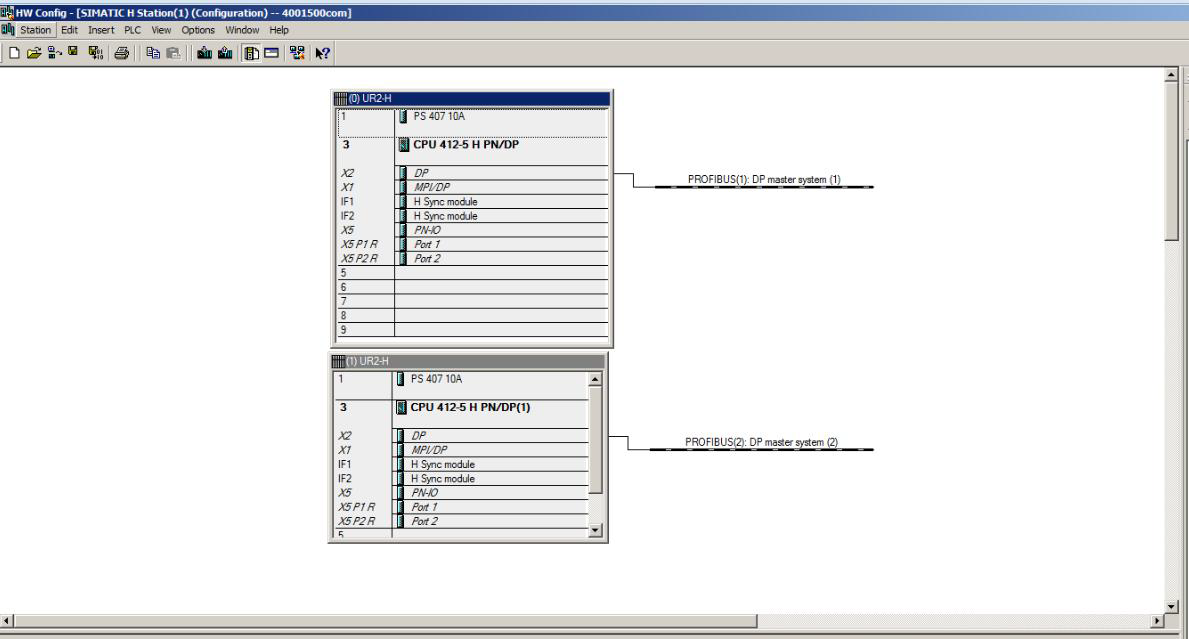

系統采用PCS7 V9.0 軟件,控制器采用412-5H 控制器,組態控制器如下圖所示,拖入U(xiǎn)R2-H 機架,選擇CPU412-5H:6ES7412-5HK06-0AB0 并配置以太網地址192.168.1.133以及192.168.1.144(雙擊PN-IO 設置IP 地址)

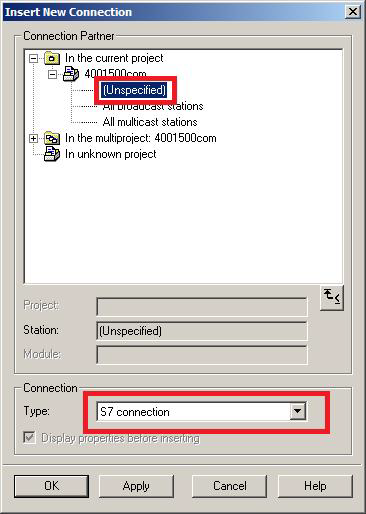

打開NetPro 網絡組態,配置400H 與S7-1500 的S7 連接,具體如下圖所示,輸入Local ID以及對應的S7-1500 控制器的IP 地址,選擇“S7 未指定的連接”

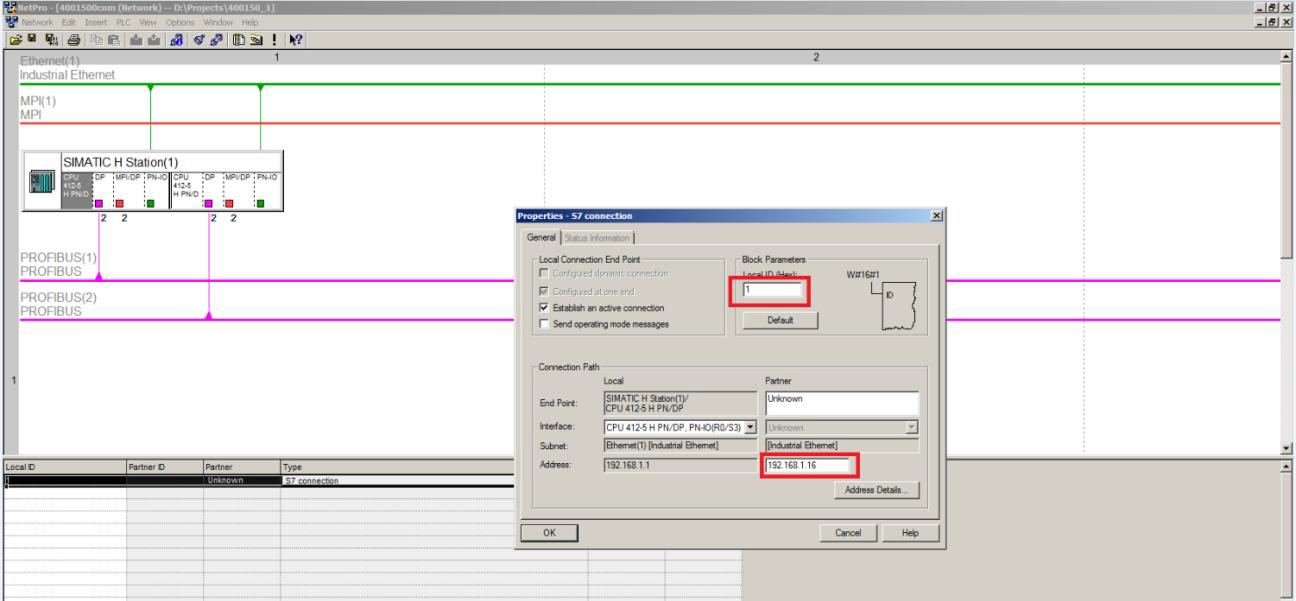

在屬性中設置Local ID=1,填寫1516-3PN/DP 設置的以太網IP 地址,主從CPU 均需配置“S7 未指定的連接”,本文從CPU 的Local ID=2。


圖3-10 設置連接參數

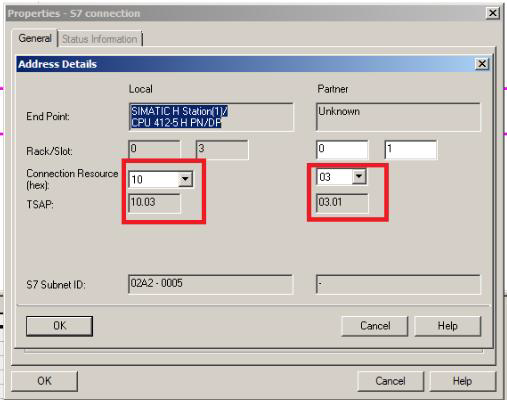

點擊Address Details,設置連接資源屬性,此處400H CPU 選擇connection resource=10,連接伙伴connection resource=3,連接伙伴需要設置機架號和槽號,參考1500 之前的硬件組態,rack=0,slot=1,400H 從CPU 選擇connection resource=11,400H CPU 的機架號和槽號為默認設置即可。


圖3-11 設置TSAP 號

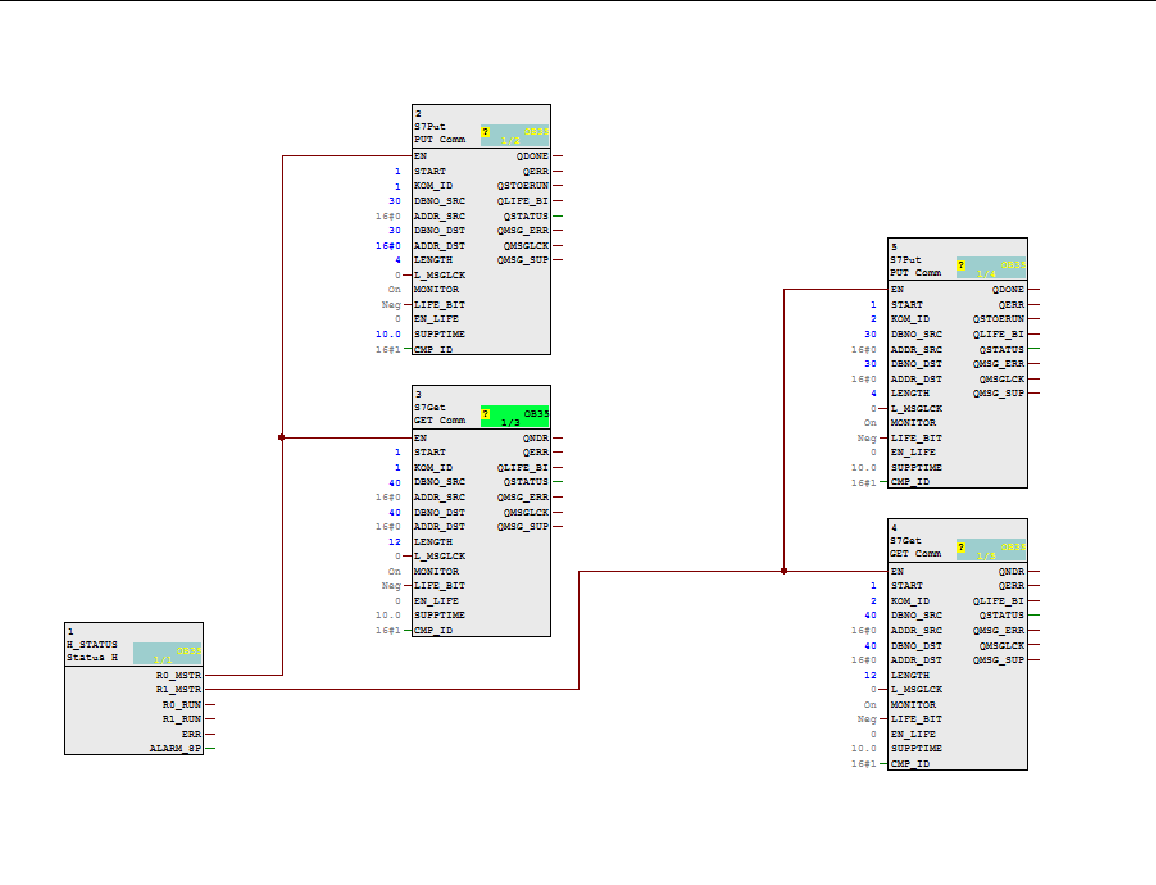

網絡組態設置完成之后,對通訊的DB 塊以及CFC 程序進行編寫,本文設置的用于發送的數據塊為DB30,用于接收的數據塊為DB40,對應的數據類型和1500 保持一致,程序編寫調用“H_Status”對CPU 的狀態進行監視,調用PCS7 V9.0 Industry Lib S7 V90 中用于通訊的S7Get(FB1198),S7Put(FB1199)功能塊,具體見下圖:



圖3-13 讀寫程序的編寫

“H_Status”用于讀取CPU 的master 狀態,如圖所示“R0_MSTR”為RACK0 機架的CPU 處于主CPU 的狀態,“R1_MSTR”為RACK1 機架的CPU 處于主CPU 的運行狀態,通過切換來調用S7Put,S7Get 塊來進行數據交換;S7Put 需要設置的管腳為:START:為1 時開始執行讀寫操作;KOM_ID:對應“S7 未指定連接”的Local ID;DBNO_SRC:400 側用于發送的數據塊地址,本文為DB30;

ADDR_SRC;400 側用于發送的數據塊的起始地址,本文從0 地址開始;

DBNO_DST:1500 側用于接收的數據塊地址,本文為DB30;

ADDR_DST;1500 側用于發送的數據塊的起始地址,本文從0 地址開始;

LENGTH:設置用于通訊的地址區域的長度,本文設置為4;

S7Get 需要設置的管腳為:

START:為1 時開始執行讀寫操作;

KOM_ID:對應“S7 未指定連接”的Local ID;

DBNO_SRC:400 側用于發送的數據塊地址,本文為DB40;

ADDR_SRC;400 側用于發送的數據塊的起始地址,本文從0 地址開始;

DBNO_DST:1500 側用于接收的數據塊地址,本文為DB40;

ADDR_DST;1500 側用于發送的數據塊的起始地址,本文從0 地址開始;

LENGTH:設置用于通訊的地址區域的長度,本文設置為12;

建立完成之后,把硬件組態,網絡組態以及程序下載到400H CPU 中。
