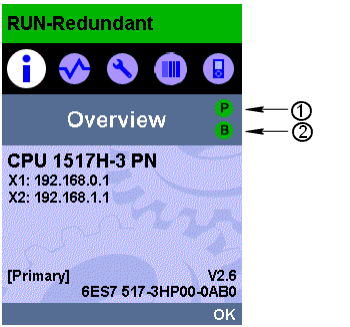

S7-1500H冗余PLC通過同步光纖連接后會自動確定主備關系,通過PLC上的DISPLAY顯示面板可查看主備狀態,如下圖所示:P表示Primary,為主PLC,B表示Backup,為備PLC
①:本PLC為主PLC
②:冗余伙伴PLC為備PLC

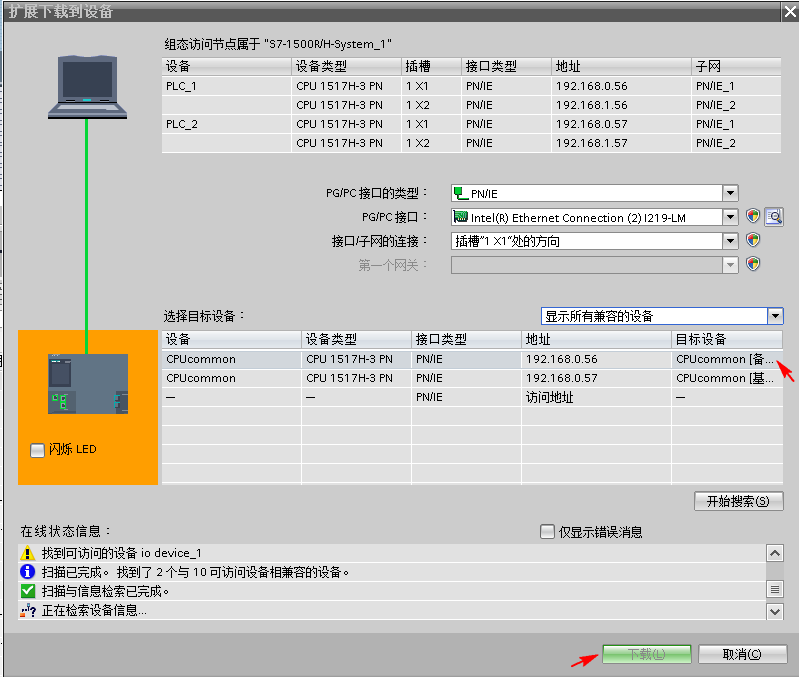

下載時只能下載主PLC,備PLC只有在啟動時將組態和程序從主PLC同步到備PLC。如圖所示下載窗口中選擇備PLC時,不能選擇“下載”按鈕:
如圖所示下載窗口中選擇主PLC時,可選擇“下載”按鈕進行下載
注意:當冗余PLC系統處于冗余模式下不能執行下載。

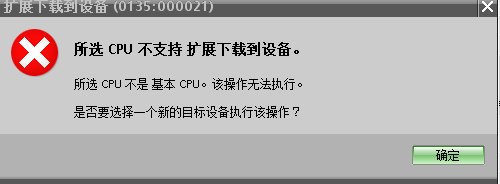

冗余PLC第一次下載時,因?yàn)槌鰪S無IP地址,在下載窗口不顯示PLC的主備關系,只顯示MAC地址,此時要根據冗余PLC上的DISPLAY面板查看主備關系,找到主PLC對應的MAC地址,下載時再根據MAC地址選擇正確的主PLC執行下載,如果選擇備PLC下載博途會顯示”所選CPU不是基本CPU。該操作無法執行。”,如下圖所示:
最后為與ET200SP 建立PROFINET通信,需要為IM155-6分配設備名稱,操作如下:

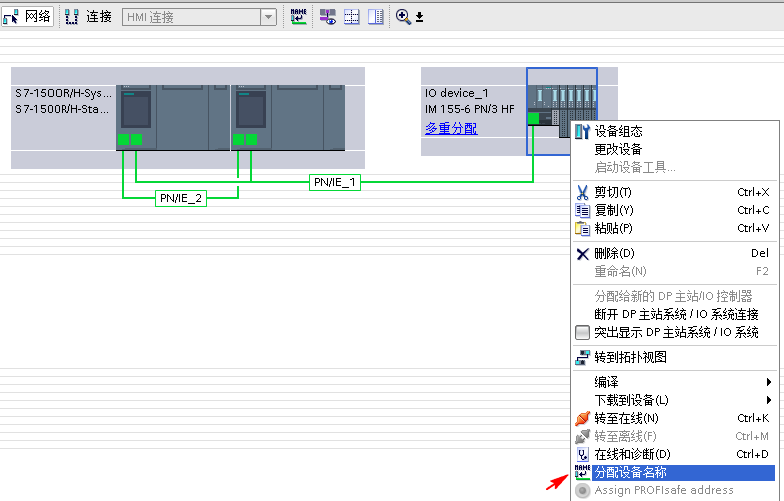

網絡視圖中選擇ET200SP,點擊鼠標右鍵,在菜單中選擇“分配設備名稱”

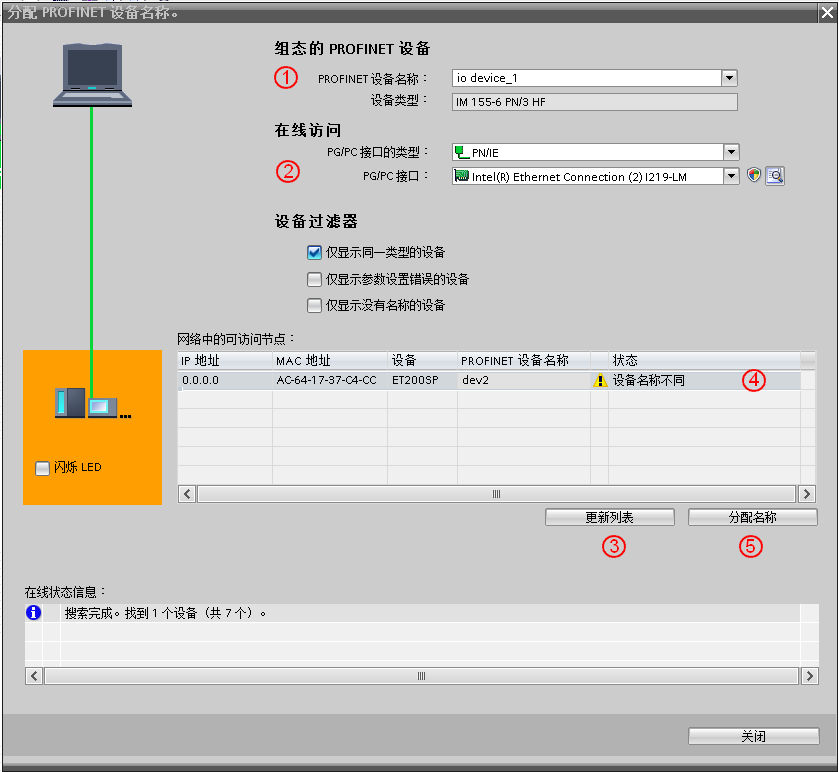

① :選擇組態的設備
② :選擇連接ET200SP所在網絡的網卡
③ :點擊“更新列表”搜索設備
④ :選擇搜索到的所要分配設備名稱的ET200SP
⑤ :點擊“分配列表”執行設備名稱分配
分配成功后顯示狀態如圖:IO控制器將自動為ET200SP分配組態的IP地址
