西門子S7-1500H冗余系統硬件及網絡結構

發布時間:2019-08-24 來源:眾智博遠

1.1 軟件及硬件要求

SIMATIC S7-1500 R/H冗余PLC的冗余功能集成在冗余PLC操作系統中,不需要安裝額外的冗余包。軟件要求為STEP7 Professional V15.1。

S7-1500H只有一個CPU型號,CPU1517H-3PN,冗余PLC的組成為:

? 2個CPU1517H-3PN;

? 2個同步模塊

? 同步光纖

在S7-1500冗余PLC中,不支持本地機架模塊的擴展組態,包括電源模塊、通信模塊、IO模塊、工藝模塊。對于電源模塊因為本地機架沒有擴展模塊,不需要PS電源擴展背板電源,可以安裝PM電源為PLC供電,但不能在博途項目中組態。

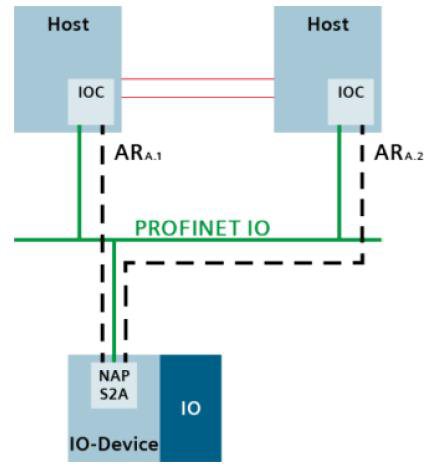

S7-1500冗余PLC可通過PROFINET擴展支持PROFINET 系統冗余(SR) NAP S2冗余協議的IO設備,NAP S2原理如下圖所示:


一個支持NAP S2冗余協議的PROFINET IO設備可以同時與兩個PROFINET IO控制器建立通信關系(AR),區分主AP和備AR,同時只有主AR與IO設備進行正常的IO數據交換,當主AR因故障斷開后備AR切換為主AR開始與IO設備進行正常的數據交換。

目前西門子支持NAP S2的分布式IO設備如下所示:

? ET 200SP IM 155-6 PN HF (6ES7155-6AU00-0CN0), 固件版本≥ V4.2

? ET 200SP IM 155-6 PN/2 HF (6ES7155-6AU01-0CN0), 固件版本≥ V4.2

? ET 200SP IM 155-6 PN/3 HF (6ES7155-6AU30-0CN0), 固件版本≥ V4.2

? ET 200MP IM 155-5 PN HF (6ES7155-5AA00-0AC0), 固件版本≥ V4.2

如果要與其它PROFINET IO控制器實現PROFINET通信,可通過下面支持NAP S2的PNPN Coupler實現IO 控制器-IO控制器之間的通信:

? PN/PN Coupler (6ES7158-3AD10-0XA0), 固件版本≥ V4.2

1.2 網絡結構

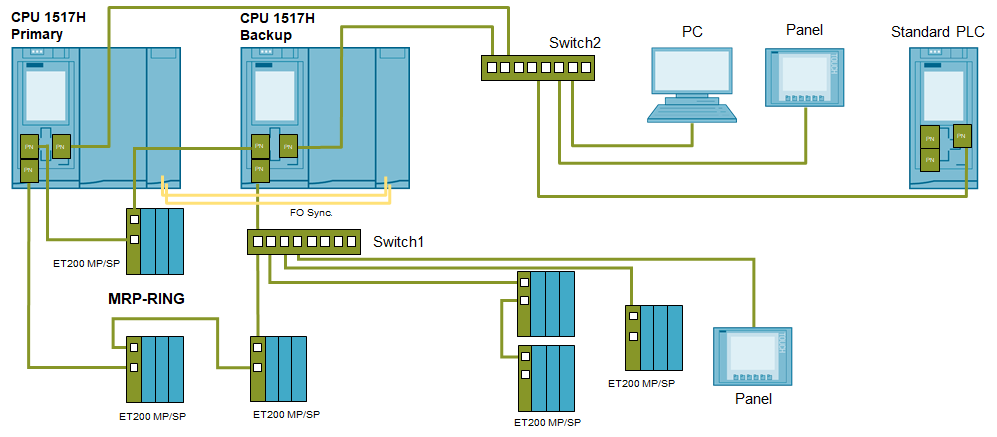

在S7-1500H冗余系統中,冗余PLC必須安裝在MRP冗余環網中,這是實現冗余PLC 主備之間實現組態和程序同步的必要條件。網絡結構示意如下圖所示:


上面章節所提到的支持NAP S2的西門子分布式IO 設備同時也支持MRP(作為客戶端)。冗余PLC通過PROFINET X1接口的兩個端口連接在MRP環網中,環網中除了可以連接ET200MP和ET200SP,還可以連接交換機,分配給S7-1500H系統的PROFINET IO也可不連接在環網中,而是通過連接環網中的交換機與冗余PLC通信,如圖中交換機Switch1。目前西門子支持NAP S2和MRP冗余協議的交換機有以下類型:

? SCALANCE XC-200,固件版本≥ V4.0

? SCALANCE XP-200,固件版本≥ V4.0

? SCALANCE XF-200BA,固件版本≥ V4.0

上圖中通過交換機Switch2連接冗余PLC的X2接口,PC、HMI以及標準PLC可實現與冗余PLC的通信,也可通過交換機Switch1實現與冗余PLC的通信。
