西門子S120變高性能單、多機驅動變頻器無論是對于用在定位任務中的單機驅動系統、用在要求苛刻的單機或多機應用中的靈活而模塊化的驅動系統,還是對于傳動控制解決方案,西門子的 SINAMICS S 系列產品都可以提供合適的解決方案。
西門子S120裝機裝柜型變頻器分為:整流裝置,逆變裝置,控制單元,操作面板。
整流裝置具體參數如下:

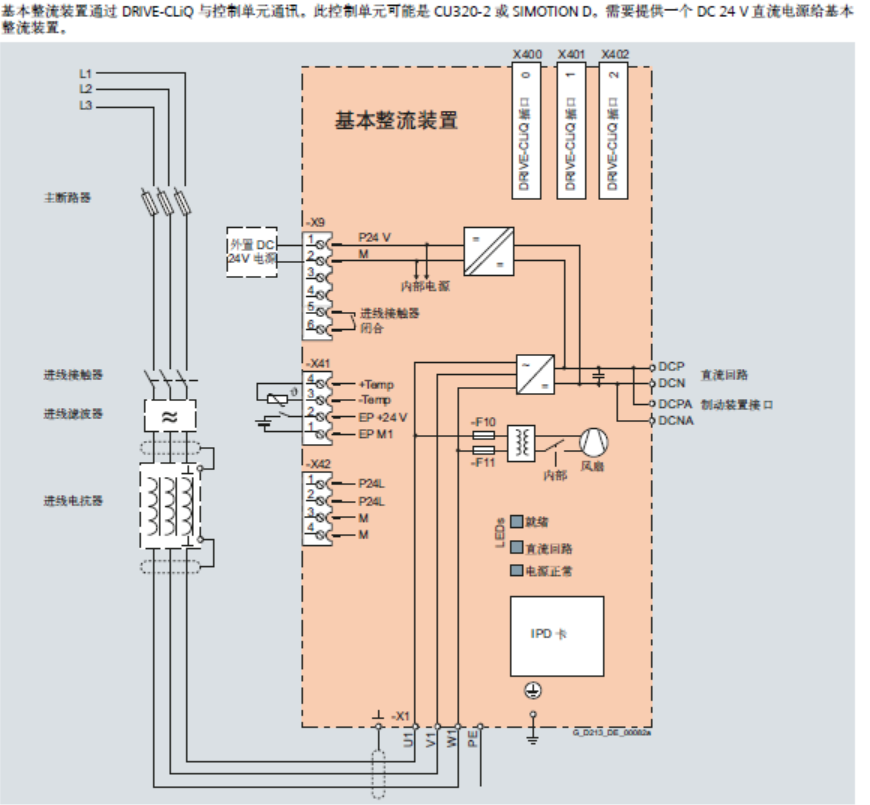

1.基本整流裝置:基本整流裝置適用于無需能量回饋電網的場合。
基本整流裝置帶下列標準接口:
? 1 組輸入電源連接
? 1 組 DC 24 V 電源接口
? 1 組直流母排(DCP, DCN),用于逆變裝置供電
? 1 組直流母排(DCPA, DCNA),用于連接制動裝置
? 3 個 DRIVE-CLiQ 插口
? 1 路溫度傳感器輸入(KTY84-130、PTC 或 Pt100)
? 1 個 PE/ 保護性導體接口
備注:(基本整流裝置需要一個個 DC 24 V 直流電源給基本整流裝置控制回路供電)

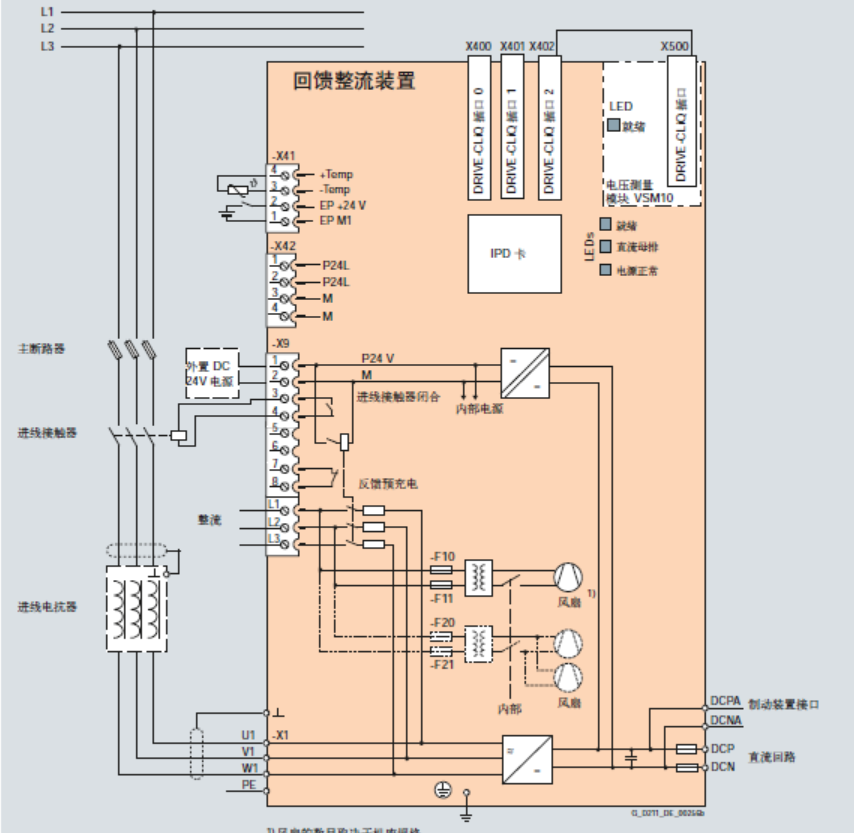

2.回饋整流裝置:回饋整流裝置是非受控的整流/ 再生回饋裝置,具有百分之百能量回饋功能。
回饋整流裝置帶下列標準接口:
? 1 組輸入電源連接
? 1 組 DC 24 V 電源接口
? 1 組直流母排(DCP, DCN),用于逆變裝置供電
? 1 組直流母排(DCPA, DCNA),用于連接制動裝置
? 3 個 DRIVE-CLiQ 插口
? 1 路溫度傳感器輸入(KTY84-130、PTC 或 Pt100)
? 1 個 PE/ 保護性導體接口(有于機座規格 HX 和 JX,有兩個)
備注:(基本整流裝置需要一個個 DC 24 V 直流電源給基本整流裝置控制回路供電,須選用與其功率相匹配的進線電抗器或變壓器)

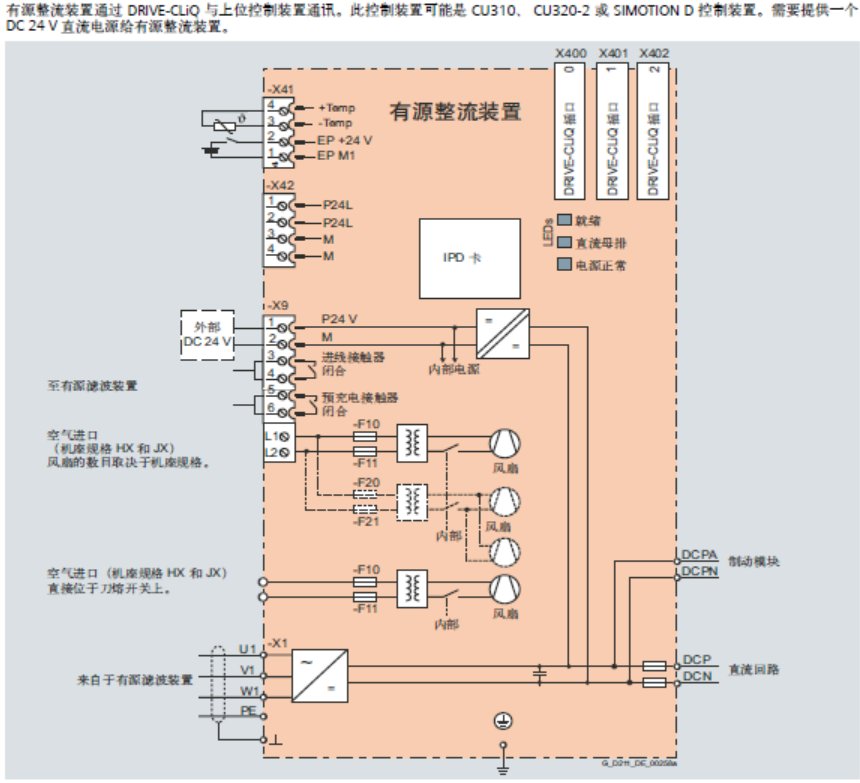

3.有源整流裝置:有源整流裝置為受控的整流/ 回饋裝置(整流和回饋均采用 IGBT元件),它產生可調節的直流母線電壓。所連接的逆變裝置不會受到電網電壓的影響,電網電壓在允許范圍內的波動不會影響到輸出側。
有源整流裝置帶下列標準接口:
? 1 組輸入電源連接
? 1 組 DC 24 V 電源接口
? 1 組直流母排(DCP, DCN),用于逆變裝置供電
? 1 組直流母排(DCPA, DCNA),用于連接制動裝置
? 3 個 DRIVE-CLiQ 插口
? 1 路溫度傳感器輸入(KTY84-130、PTC 或 Pt100)
? 2 個 PE/ 保護導體連接
備注:(有源整流裝置總是與匹配的有源濾波裝置一起運行。它包括所需的預充電電路和一個電網凈化濾波器。)
