熏蒸庫共兩個：一號熏蒸庫和二號熏蒸庫，
一． 控制設備概述
1.軌道車（RC1RC2）：兩套
電源：三相四線制380V，4KW
接近開關LS1-1/LS2-1：軌道車進庫到位信號
接近開關LS1-2/LS2-2：軌道車出庫到位信號
2.熏蒸庫門（DO1/DO2）：提拉機構一套；鎖緊機構兩套，每套包括3個電動拉桿。
提拉機構電源要求：三相四線制380V，1.5KW
鎖緊機構電源要求：1.5KW，DC24V
鎖緊機構行程開關：LS1-3～LS1-5、LS2-3～LS2-5。
庫門關閉行程開關：LS1-6、LS2-6。
3.庫內溫度控制系統
（1）冷熱兩用溫控機：一臺
電源：三相四線制380V,40KW
控制要求詳見下圖：
（2）暖風機：兩臺
電源：三相四線制380V，1KW
（3）溫度傳感器（TS1-1、TS1-2、TS2-1、TS2-2）：四個，每個庫兩個
電源：DC24V
信號輸出：4～20mA
（4）溫控電動球閥（BV1～BV4）：四個
電源：AC220電源線
反饋：開/關到位無源觸點反饋
接線圖：
4.投藥系統
電源：三相四線制AC380V，6KW
質量流量計MF：485信號輸出，標準modbus協議
投藥氣動蝶閥PV12：電源AC220V，帶開關到位反饋，具體接線如下圖
溫度傳感器（TS1～TS2）：2個，4～20mA變送輸出
5.循環系統
（1）循環風機CF：1臺
電源要求：三相四線制380V，4KW
（2） DN200氣動蝶閥（PV1～PV11）：十一個
電源：AC220電源線
反饋：開/關到位無源觸點反饋，具體接線圖如下
6.回收系統
預留兩個輸出控制點：控制點CA/CB
7.壓力測試系統
壓力傳感器（PS1，PS2）：兩個,每個熏蒸庫各一個
電源DC24V
信號輸出；4～20mA變送輸出
8.濃度檢測儀器TI1、TI2
電源：DC12V
信號：485串口通訊
9.庫內濃度監測儀(MI1-1、MI1-2、MI2-1、MI2-2),每庫兩套
電源：DC12V
信號：485串口通訊
10. 室外庫門關閉鎖緊警示燈HL1,HL2
11. 室外熏蒸進行中警示燈HL3,HL4
備注:警示燈可用小電子屏代替

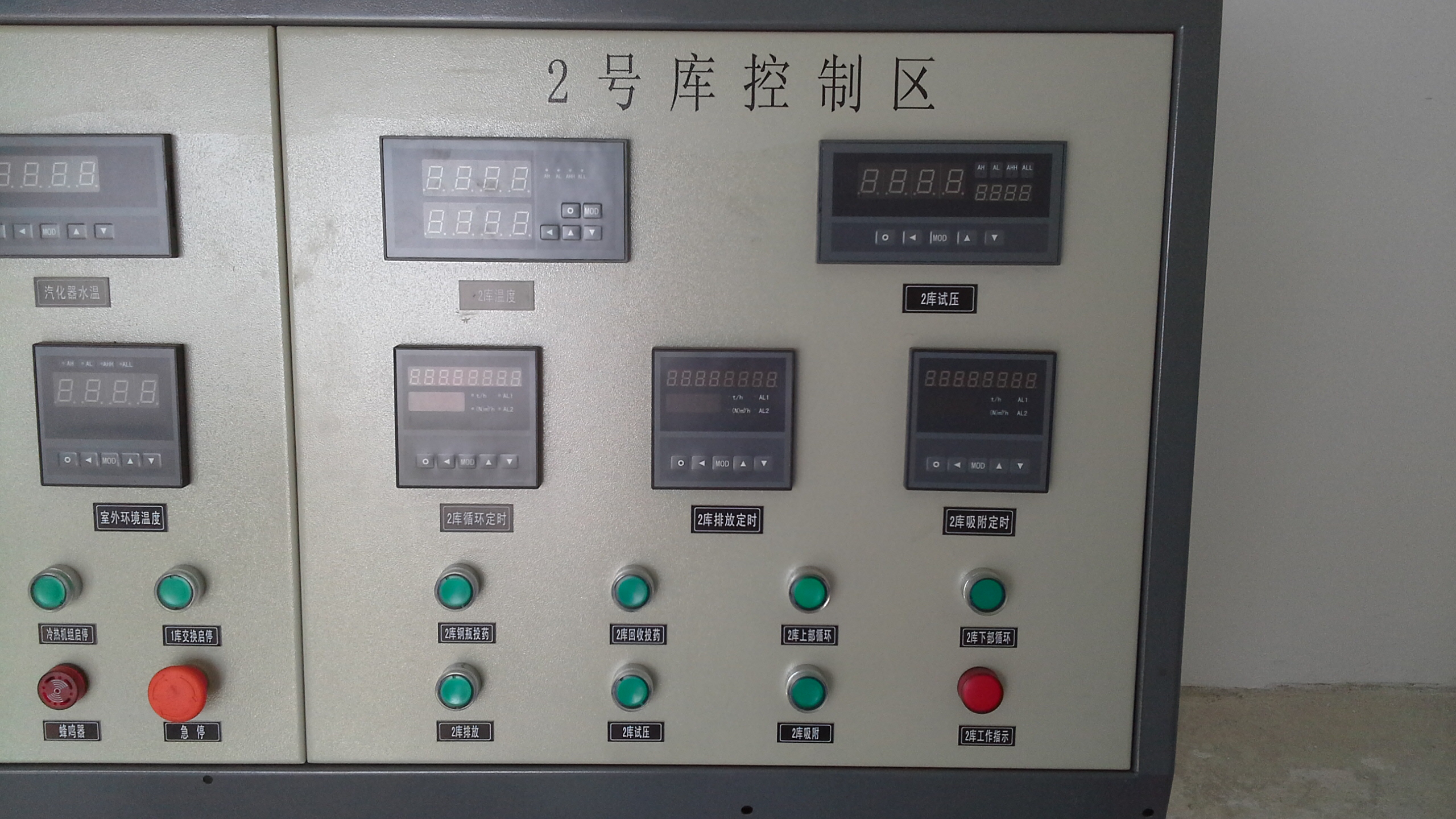

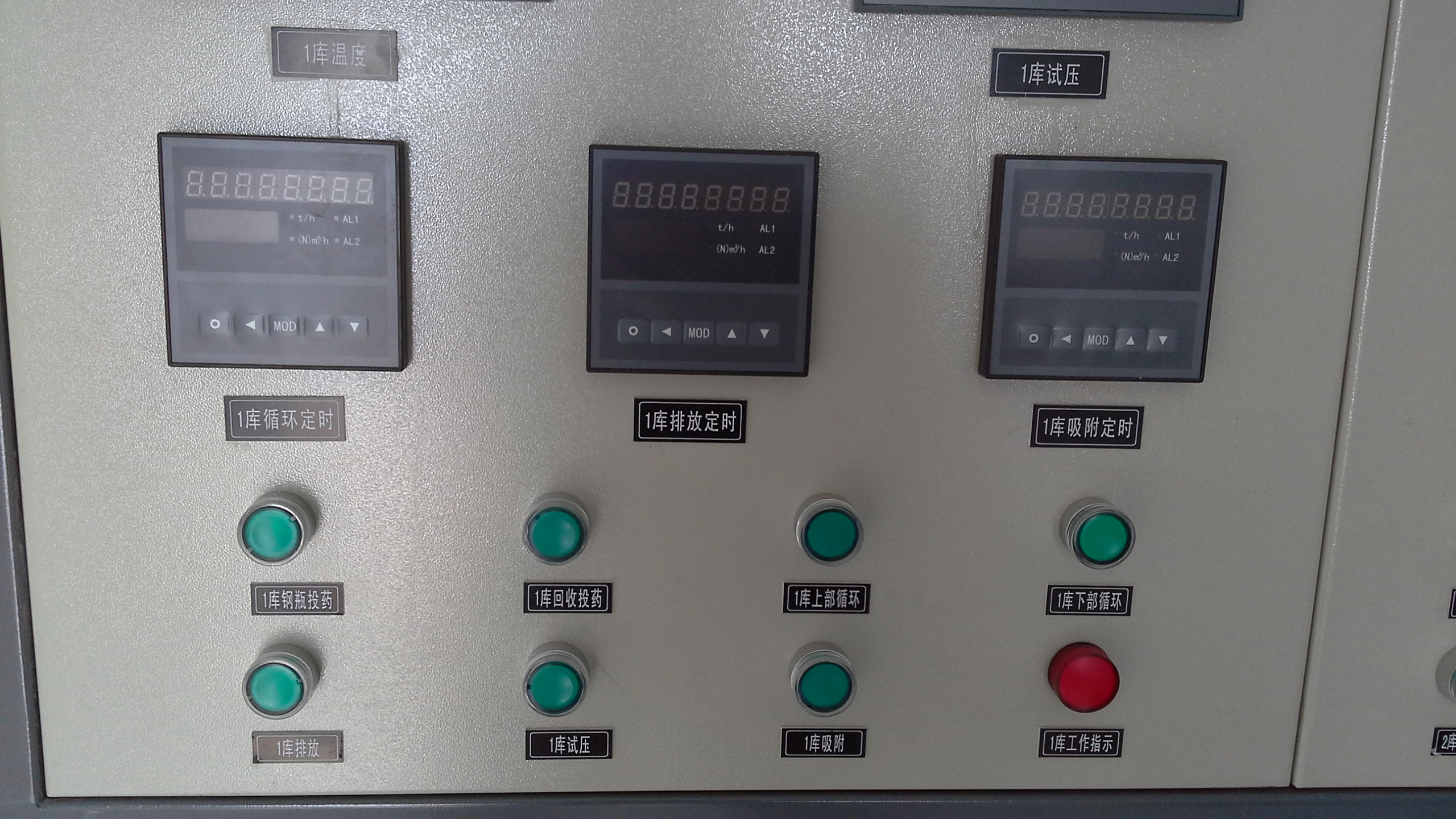

12. 操作臺顯示儀表
l 庫內溫度顯示儀表，2個
l 庫內壓力顯示儀表，2個
l 汽化器加熱溫度顯示儀表，1個
l 汽化器出口溫度顯示儀表，1個
l 投藥重量顯示儀表，1個
l 熏蒸時間顯示儀表，2個
13. 上位控制按鈕/指示燈/報警燈
l 點動投藥按鈕，2個
14. 操作臺本地控制按鈕
l 本地/上位切換按鈕，1個
l 汽化器啟動按鈕，1個
l 溫控機啟動按鈕，1個
l 庫內溫度加熱按鈕，2個
l 庫內溫度制冷按鈕，2個
l 鋼瓶投藥按鈕，2個
l 回收投藥按鈕，2個
l 循環按鈕，2個
l 熏蒸按鈕，2個
l 回收按鈕，2個
l 排放按鈕，2個
l 急停按鈕，1個
