概觀

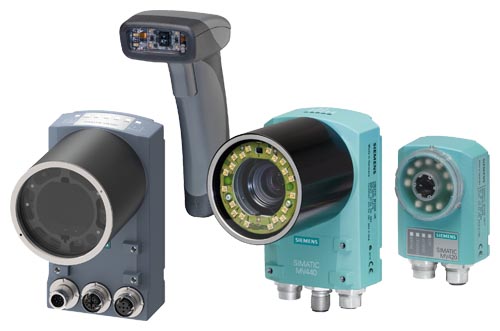

SIMATIC MV500和SIMATIC MV420固定光學讀取器讀取各種二維（2D）代碼以及一維（1D）條形碼。SIMATIC MV440還具有附加功能，用于檢查過程控制目的的標記質量（驗證），以及文本識別（光學字符識別，OCR）和對象識別。借助標準化的行業標準接口和功能塊，所有設備都可以輕松靈活地集成到自動化系統中。光學識別,西門子固定式光學閱讀器，西門子代理

SIMATIC MV420

SIMATIC MV420系列特別適用于近中距離讀取距離（約10 mm至400 mm）。光學識別,西門子固定式光學閱讀器，西門子代理

該光學閱讀器專門用于檢測和評估包裝行業（例如餐飲，制藥和煙草）和工業生產（例如汽車，電子和太陽能）中的各種機器可讀代碼。可讀代碼列表包括可以可靠地檢測的所有標準矩陣代碼和條形碼 - 主要與所應用的打印技術和所使用的載體介質無關。該單元的一個關鍵特性是它能夠讀取數據矩陣碼（DMC）。SIMATIC MV420器件系列靈活，可靠且易于使用。

除此之外，SIMATIC MV420還有兩種不同的鏡頭可以調節到所需的讀取距離。此外，還提供各種功能強大的集成照明系統。特別緊湊的外殼具有高防護等級IP67。光學識別,西門子固定式光學閱讀器，西門子代理

SIMATIC MV440

SIMATIC MV440系列設備是專為識別和評估工業生產中眾多機器可讀代碼而設計的光學讀取器。這些光學閱讀器的特點是大的讀取可靠性和速度以及靈活的過程連接。它們特別堅固且易于操作，具有高IP67防護等級。

專業解碼軟件適用于各種類型的標記，特別是復雜的“直接部件標記”，適用于各種不同的載體材料。

憑借“Veri-Genius”許可證，SIMATIC MV440光學閱讀器能夠根據適用標準驗證代碼的標記質量。設備可確定應用代碼的質量，并使用以下流程步驟幫助您確保可讀性。驗證可以與其他功能同時執行，例如讀取1D和2D代碼。

借助“Text-Genius”和“Text-Genius Plus”許可證，SIMATIC MV440光學閱讀器可用于文本識別（OCR光學字符識別）。光學字符識別可以與其他功能同時執行，例如讀取1D和2D代碼。

使用“Pat-Genius”許可證，物體識別，位置檢測，存在檢查，完整性檢查和光學字符識別（基于輪廓）都是可能的。對象識別也可以與其他功能組合。

SIMATIC MV500

SIMATIC MV540，MV550和MV560是三種新的發電設備。這些器件具有更高的計算能力，即使在困難的條件下，它們也具有快速讀取能力和更高的讀取可靠性。對于SIMATIC MV500系列中的所有光學閱讀器，可提供功能強大，可單獨配置的附件組合。這些包括各種顏色和設計的靈活控制環形燈，可以在不同的照明程序之間自動切換。或者可選擇焦距的E-focus鏡頭，其自動聚焦在待檢測物體上，從而不再需要用戶的手動干預。這應用范圍顯著擴展。通過基于Web的管理進行設備配置并集成到TIA Portal中，可輕松完成配置。網絡和讀取參數的一鍵式配置使SIMATIC MV500設備的調試變得特別簡單。此外，大型工作存儲器（1 GB或2 GB（取決于設備）可以延長自動觸發功能的使用，從而節省了在工廠中安裝高精度機械的成本。新一代中的所有設備都可以輕松地連接到云應用程序。這使用戶能夠優化生產流程和供應鏈，并提高生產，物流和資產管理的效率和質量。網絡和讀取參數的一鍵式配置使SIMATIC MV500設備的調試變得特別簡單。此外，大型工作存儲器（1 GB或2 GB（取決于設備）可以延長自動觸發功能的使用，從而節省了在工廠中安裝高精度機械的成本。新一代中的所有設備都可以輕松地連接到云應用程序。這使用戶能夠優化生產流程和供應鏈，并提高生產，物流和資產管理的效率和質量。網絡和讀取參數的一鍵式配置使SIMATIC MV500設備的調試變得特別簡單。此外，大型工作存儲器（1 GB或2 GB（取決于設備）可以延長自動觸發功能的使用，從而節省了在工廠中安裝高精度機械的成本。新一代中的所有設備都可以輕松地連接到云應用程序。這使用戶能夠優化生產流程和供應鏈，并提高生產，物流和資產管理的效率和質量。允許在工廠中安裝高精度機械裝置的成本。新一代中的所有設備都可以輕松地連接到云應用程序。這使用戶能夠優化生產流程和供應鏈，并提高生產，物流和資產管理的效率和質量。允許在工廠中安裝高精度機械裝置的成本。新一代中的所有設備都可以輕松連接到云應用程序。這使用戶能夠優化生產流程和供應鏈，并提高生產，物流和資產管理的效率和質量。

主要差異

光學閱讀器	SIMATIC MV420	SIMATIC MV440	SIMATIC MV500
住房	緊湊的設計，IP67	緊湊型設計，IP67	緊湊型設計，IP67
傳感器/分辨率	CMOS  640 x 480像素 752 x 480像素	CCD  640 x 480像素 1024 x 768像素 1600 x 1200像素	CMOS 800 x 600像素 1280 x 1024像素 1920 x 1200像素 2592 x 2048像素
鏡頭系統	可自由選擇的鏡片（M12）	由于C-Mount鏡頭連接，可自由選擇鏡頭	由于C接口鏡頭連接，可自由選擇鏡頭。具有電子聚焦的C接口鏡頭可用于MV500設備。
燈光	集成照明	集成或外部照明	集成或外部照明
調試和操作	集成的Web服務器 自動優化參數 語言：英語/德語/法語/意大利語/西班牙語/中文	集成的Web服務器 自動優化參數 語言：英語/德語/法語/意大利語/西班牙語/中文	集成的Web服務器（HTML5） 自動優化參數 語言：英語/德語/中文
通訊	PROFINET（板載M12或通過通信模塊，各種接口） PROFIBUS（通過通信模塊; M12） 以太網（板載，M12） RS 232（板載，M16）	PROFINET（板載M12或通過通信模塊，各種接口） PROFIBUS（通過通信模塊; M12） 以太網（板載，M12） RS 232（板載，M16） RS 422（用于ASM / COM;板載M12）	PROFINET（板載M12或通過通信模塊，各種接口） PROFIBUS（通過通信模塊; M12） 以太網（板載，M12） RS 232（板載，M12） RS 422（用于ASM / COM;板載M12）
數字輸入/輸出	1個觸發器 1個頻閃 2個可編程輸入/輸出	1個觸發器 1個頻閃 2個可編程輸入/輸出	1個觸發器 1個頻閃 2個可編程輸入/輸出
光學字符識別	-	Polyfont（無需培訓即可使用） 可自由訓練的字體	-
物體識別	-	物體/形狀可自由訓練	-
驗證	-	ISO / IEC 29159：2011（先前：AIM DPM-1-2006） ISO / IEC 16022：2000 ISO / IEC 15415：2004 AS9132 Rev A，2005 ISO / IEC 15416：2000 ANSI X3.182-1990	-

應用

• 汽車行業

• 各種汽車動力傳動系部件
  （氣缸蓋，氣缸體，歧管等）上的針刺標記

• 各種汽車動力傳動系部件
  （凸輪軸，曲軸，活塞，連桿，傳動部件等）上的激光標記

• 電子元件，印刷電路板或外殼上的激光標記

• 包裝（如制藥，餐飲和煙草行業）

• 折疊盒，塑料容器等上的印刷或激光標記

• 通過透明鋁箔包裝閱讀

• 航空航天業

• 燃?xì)廨啓C(jī)葉片上的針刺標記

• 推進裝置的各種鋁部件上的針刺標記

• 醫療器材

• 心臟起搏器和其他植入設備上的激光標記

• 各種醫療器械和藥物上的激光標記

• 電子產品

• ESD敏感硬盤驅動器組件甚至打印標簽上的激光標記

• 半導體

• 剛性和柔性電路板上的激光標記

• 封裝半導體器件，散熱片或散熱器上的激光標記

積分

以下通訊選項可用于將SIMATIC MV400 / MV500光學閱讀器連接到自動化或IT級別：

• 直接連接到PROFINET（通過FB79）

• 直接連接到以太網（TCP / IP本機）

• 通過RS 232或通過接口轉換器直接串行連接到RS 422

• 通過通信模塊連接到PROFIBUS和PROFINET，TCP / IP-XML。光學讀取器和RFID讀/寫設備也可以組合在單個通信模塊上。

方便的功能塊可用于STEP 7中的統一集成。基于Web的用戶界面允許簡單的參數分配和監視，而無需額外的安裝復雜性。

通過指定的接口，可以使用以下通信服務：
