西門子PCS7ET200PA代理,西門子代理,西門子模塊,基于本地過程行業的需求，PCS 7 SMART系列中集成了全新設西門子PCS7ET200PA代理,西門子代理，西門子模塊計的分布式I/O設備——ET 200PA SMART。ET 200PA SMART具有ET 200M分布式I/O系統致的主要技術參數，由接口模塊IM650和專用ET 200PA SMART I/O模塊組成。西門子PCS7ET200PA代理,西門子代理,西門子模塊.

基于本地過程行業的需求，PCS 7 SMART系列中集成了全新設計的分布式I/O設備——ET 200PA SMART。ET 200PA SMART具有ET 200M分布式I/O系統一致的主要技術參數，由接口模塊IM650和專用ET 200PA SMART I/O模塊組成。

ET 200PA SMART支持與如下控制器配合使用：

? 固件版本不低于8.1的CPU 410 ；

? 固件版本不低于8.1 的CPU 410 SMART

ET 200PA SMART的外部尺寸、基本功能與標準ET200M系列模塊一致，模塊附件，例如標簽紙、前連接器等均可通用。但ET 200PA SMART是一個獨立、完整的產品系列，包括信號模塊、安裝底板模塊、接口模塊等，在PCS 7和PCS 7 SMART中均有自動生成相應的模塊驅動，無需擔心兼容性問題。SMART I/O模塊基于應用為廣泛的、 ET200M 中的高性能模塊開發而成，既以可靠的性能滿足各個場合的應用，又以經濟性的價格降低實際項目中的成本壓力；

■ 全系列ET 200PA SMART，包括接口模塊和IO模塊， 均提供一款對應的包含防護涂層的版本，可滿足苛刻環境下的使用需求，例如化纖行業；

■ 全新設計的高精度 16通道AI 模塊，大大降低模擬量模塊的單通道成本，尤其適合用化工、玻璃等行業；

■ ET 200PA SMART面向本地市場的項目型應用，具有顯著的高性價比特點。結合具備同樣優勢的CPU 410 SMART和PCS 7 SMART軟件使用，項目整體性價比更具優勢；

■ 除了SMART I/O之外，ET 200PA SMART接口模塊還可連接標準I/O模塊1、Hart模塊、計數模塊FM350以及串口通訊模塊CP341等；

■ SMART I/O模塊可與西門子MTA模塊配合使用，亦支持魏德米勒專為SMART開發的MTA模塊2。

作為PCS 7 SMART中的主流分布式I/O設備，提供更具吸引力的性價比，并秉承一如既往的高質量。

概述

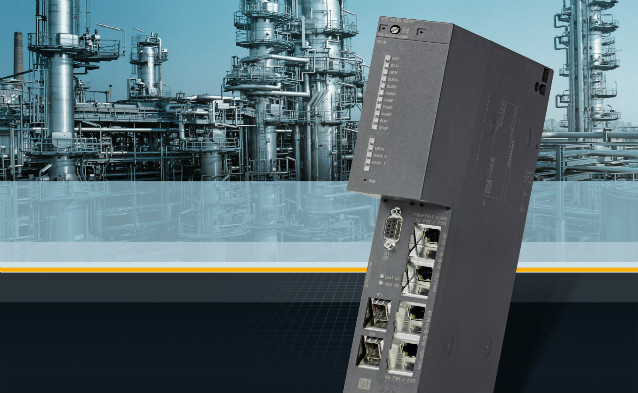

用于 S7-400H 和 S7-400F/FH 的 CPU可在 S7-400H 容錯自動化系統中使用可通過 F 運行版授權作為具有 F 功能的 CPU 在 S7-400F/FH 全相關系統中使用組合了 MPI/PROFIBUS DP-主接口，帶有 2 個用于同步模塊的連接插槽

應用

CPU 412–3H 可用于 SIMATIC S7-400H 和 S7-400 F/FH。 它可建立故障容錯 S7-400H 系統。 也可結合 F 運行授權一起用于 S7-400F/FH 故障全自動化系統。 內置的PROFIBUS-DP接口使它能夠作為主站直接連接到PROFIBUS-DP現場總線。

設計

CPU 412-5H 擁有：功能強大的處理器：CPU 處理每條二進制指令的時間小于 31.25 ns。1 MB RAM（512 KB 用于程序，512 KB 用于數據）；裝載存儲器用于存儲 S7-400H F/FH 自動化系統的用戶程序和參數設置數據；高速 RAM 用于用戶程序的順控相關部分

存儲卡：

用于擴展內置裝載存儲器。除程序本身之外，裝載存儲器中所含的信息還包括 S7-400H F/FH 的組態數據，這就是要在存儲器中占據雙倍空間的原因。其結果是：內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。提供有 RAM 和 FEPROM 卡（FEPROM 用于在斷開電源時保存數據）。

靈活的擴展選件：

多達 131,072 點數字量和 81,932 點模擬量輸入/輸出。組合 MPI/PROFIBUS DP 接口：MPI 可用來建立一個 32 個節點的簡單網絡，數據傳輸速率 187.5 Kbit/s。CPU 可以與通信總線（C 總線）上的節點和 MPI 上的節點建立多 64 個連接。

PROFIBUS-DP主站接口能夠被用來建立一個高速的分布式自動化系統，并且使得操作大大簡化。對用戶來說，分布式 I/O 作為集中式 I/O 來處理（相同的組態、編址和編程）。

PROFIBUS DP 接口：

通過 PROFIBUS DP 接口，可以實現冗余、分布式自動化組態，從而提高了速度，便于使用。對用戶來說，分布式 I/O 作為集中式 I/O 來處理（相同的組態、編址和編程）。PROFINET 接口，帶 2 個端口（交換機）：支持系統冗余和 MRP（介質冗余協議）

模式選擇開關：

撥動開關設計。

診斷緩沖區：后的 120 個報警和中斷事件保存在一個環形緩沖區中，用于進行診斷。

實時時鐘：CPU 提供帶日期和時間的診斷報告。

功能

塊保護： 除使用鑰匙鎖定開關之外，還可通過密碼來防止非法訪問用戶程序。

集成的 HMI 服務: 對于 HMI 設備，用戶只需指定數據源和數據目標。 數據將由程序自動循環傳輸。

集成的通訊功能：PG/OP 通訊擴展通訊（簡單和容錯）

可參數化的特性

通過 STEP 7 的工具“Hardware Configuration”以及安裝的選件包 S7-400H，可對包括 CPU 在內的 S7-400H 的特性與行為進行參數化，例如：

多點接口 (MPI)：定義節點地址。啟動/循環行為。定義大循環時間和通訊負荷。

地址分配：

I/O 模塊的編址。

保持區域： 定義保持性位存儲器、計數器、定時器和時鐘存儲器。

保護級： 定義程序和數據訪問授權。

系統診斷： 定義診斷報文的處理及范圍。

監控器中斷:

設定周期。

組態 H 站。

全相關功能通過 F 運行版授權，可對全相關 F 用戶程序進行編譯，并在 CPU 上運行。 每個 S7-400F/FH 系統需要 1 個授權。 供貨范圍包括 2 個 2 TüV（德國技術監督協議）標簽。

顯示功能與信息功能

狀態和故障指示燈： LED 可指示出內部和外部故障和運行狀態，如 RUN（運行）、SOP（停止）、調試、“主站”運行模式、冗余故障和測試功能等。

測試功能： 可使用編程設備顯示程序執行中的信號狀態，不考慮用戶程序而修改過程變量，輸出堆棧存儲器的內容，運行各個程序步驟，并禁用程序組件。
